| Lugar de origen | Japón |
| Nombre de la marca | FANUC |
| Certificación | CE ROHS |
| Número de modelo | A16B-2200-0950 |
Número de la parte:A16B-2200-0950: el número de personas a las que se refiere el apartado 1 del presente artículo.
El fabricante:Corporación FANUC (Japón)
Tipo de producto:PCB de entrada/salida de la máquina con salto de alta velocidad (tipo de sumidero)
Serie del tablero:A16B-2200: las condiciones de los productos
Configuración de E/S:104 Entradas digitales (DI) / 80 Salidas digitales (DO)
Tipo de salida:La cantidad de calor emitida en el momento de la emisión de la señal de emisión será igual a la cantidad de calor emitida en el momento de la emisión.
Salto de alta velocidad:Incluido
Sistemas compatibles:Las series FANUC 16-B, F16M, F16T (F16B)
Se requiere acompañante:A20B-9001-0480 (vendido por separado)
Estado:Discontinuado por el fabricante

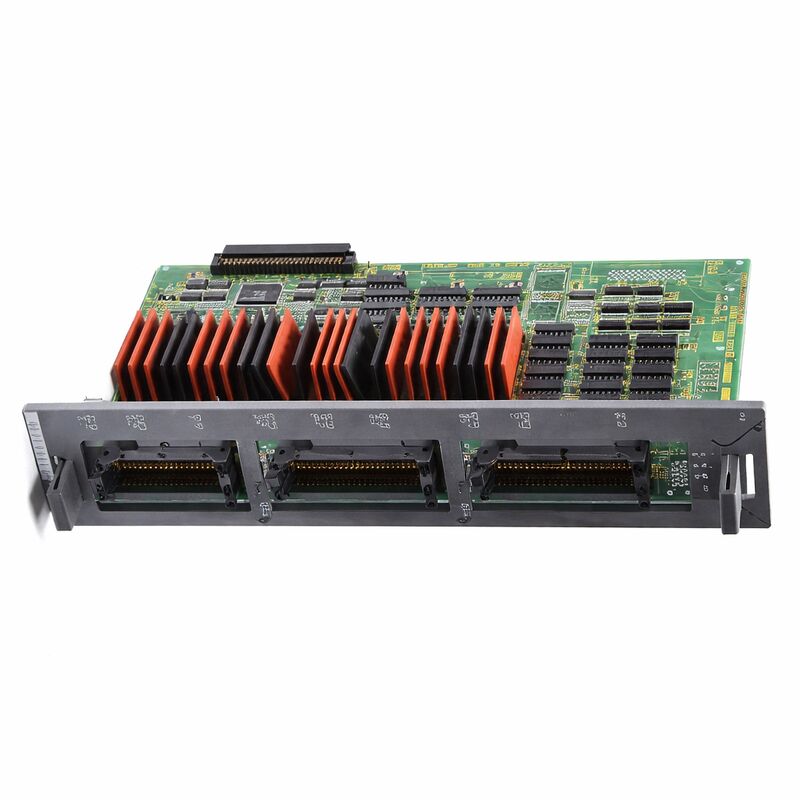

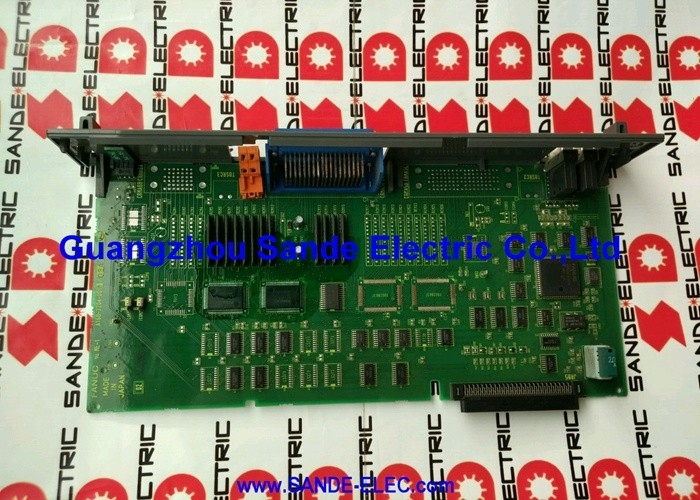

El A16B-2200-0950 es la placa de E/S de la máquina para el CNC de la serie 16-B de FANUC, que proporciona 104 entradas digitales y 80 salidas digitales en una configuración tipo fregadero.añadiendo la función de salto de alta velocidad que la distingue de la variante -0955 con capacidad de E/S idéntica.
La inclusión del circuito de salto de alta velocidad hace que esta placa sea necesaria para las instalaciones de la serie 16-B donde la sonda en la máquina, la medición de la longitud de la herramienta,o ciclos de compensación dependientes de la señal de salto son parte del proceso de mecanizado.
Tenga en cuenta que el A16B-2200-0950 no incluye el módulo de acompañamiento A20B-9001-0480, que se requiere para una funcionalidad completa.
Las instalaciones que necesiten una placa de repuesto sin necesidad de adquirir un nuevo módulo complementario a menudo pueden reutilizar el A20B-9001-0480 existente de la máquina que se está reparando,siempre que se confirme que el módulo funciona.
La placa cubre todo el rango de E/S de la máquina que requiere un centro de mecanizado controlado de la serie 16-B: todos los interruptores de límite, sensor de proximidad, confirmación de puerta cerrada,y alimentación de entrada de selección de modo a través de sus 104 canales de entrada.
Cada relé, solenoide, indicador y dispositivo auxiliar conducen a través de sus 80 canales de salida.
Y para las máquinas equipadas con sistemas de sonda, las entradas de salto de alta velocidad proporcionan la interfaz precisa y crítica entre la señal de disparo de la sonda y el mecanismo de bloqueo de posición del CNC.
| Parámetro | Valor |
|---|---|
| Número de la parte | A16B-2200-0950: el número de personas a las que se refiere el apartado 1 del presente artículo. |
| Fabricante | Corporación FANUC |
| Tipo de producto | PCB de entrada/salida de la máquina (sink, con salto de alta velocidad) |
| Serie de tableros | A16B-2200: las condiciones de los productos |
| Las entradas digitales (DI) | 104 |
| Producción digital (DO) | 80 |
| Tipo de salida | En el caso de los vehículos de la categoría M2 y M3, el valor de las emisiones se calculará en función de las emisiones de CO2 de los vehículos. |
| Salto de alta velocidad | Incluido |
| Necesitamos un compañero | A20B-9001-0480 (no incluido) |
| Tensión del campo | 24 V de corriente continua |
| CNC compatible | Las series 16-B, F16M, F16T (F16B) |
| Origen | Japón |
| Temperatura de funcionamiento | 0 55°C |
| Estatus de las personas | Discontinuado por el fabricante |
| Condición disponible | Nuevo (excedente) / Renovado / Reparado |
Las entradas PMC ordinarias de cualquier placa de E/S FANUC tienen una latencia de respuesta determinada por el tiempo del ciclo de exploración de E/S.El PMC escanea sus direcciones de entrada periódicamente controlando el estado de cada entrada durante cada paso de escaneo.
Existe un retraso entre cuando un campo de entrada cambia de estado y cuando el PMC lee por primera vez el cambio.
Para la mayoría de las funciones de la máquina, este retraso no tiene importancia: un interruptor de puerta cerrada, un sensor de posición del cargador de herramientas,o un botón de inicio del ciclo puede tolerar el tiempo del ciclo de escaneo PMC sin ningún efecto visible en el funcionamiento de la máquina.
Cuando se recibe una señal en la entrada de salto de alta velocidad, la placa no espera el ciclo de escaneo PMC.la placa inmediatamente genera una interrupción de hardware al CNC.
El CNC captura (bloquea) las posiciones actuales del eje en ese instante antes de que el cambio de la señal haya sido procesado completamente por el software.El resultado es una medición de posición que refleja dónde estaban los ejes en el momento en que se disparó la señal de salto, no donde estaban unos pocos milisegundos más tarde cuando el software leyó por primera vez la entrada.
Esta captura de posición con cerradura de hardware es esencial para la precisión de la sonda.
Una sonda activada por tacto que se mueve a velocidad de alimentación en una superficie de la pieza de trabajo se activa en un punto geométrico específico de la superficie.
La entrada de salto captura las posiciones del eje en ese momento de disparo.
El CNC utiliza esas posiciones bloqueadas para determinar las coordenadas del punto de contacto de la sonda con alta precisión.
Si la respuesta se retrasara por un ciclo completo de escaneo PMC, el eje se habría movido durante el retraso y las coordenadas capturadas se desplazarían sistemáticamente del punto de contacto real.
The Series 16-B CNC — marketed under the F16M and F16T designations for machining centre and turning centre applications respectively — was widely deployed in high-precision machine tool installations of its era.
Muchas de estas máquinas estaban equipadas con sistemas de medición instalados en la máquina: sondas táctiles montadas en el husillo para la medición de la pieza de trabajo y sondas de ajuste de herramientas para la medición automática de la longitud de la herramienta.
Estos sistemas de medición son comunes en aplicaciones aeroespaciales, automotrices y de precisión de moldeado, donde la medición en proceso es parte de la estrategia de mecanizado en lugar de una idea posterior.
El circuito de salto de alta velocidad del A16B-2200-0950 permite estos ciclos de medición.
Sin ella, la sonda se activaría, pero la captura de posición sería imprecisa, lo que hace que los resultados de medición sean poco confiables.
Para las máquinas utilizadas en la fabricación de precisión donde los ciclos de sondeo son esenciales, una placa de repuesto debe incluir la función de salto de alta velocidad.
Reemplazar el A16B-2200-0950 con el -0955 (que carece de salto de alta velocidad) eliminaría la capacidad de sondeo, incluso si las otras funciones de E / S de la máquina continuaran normalmente.
Más allá de la función de salto de alta velocidad, la capacidad de E/S 104/80 del A16B-2200-0950 soporta los requisitos de E/S de la máquina completa de una máquina controlada de la Serie 16-B.Las 104 entradas albergan el sensor completo de la máquina y el complemento del interruptor.
Las 80 salidas cubren todos los actuadores controlados de la máquina.
La designación de salida del tipo del fregadero determina la convención de cableado.
Los dispositivos de campo se conectan desde el carril de alimentación de 24 V al terminal de salida, por lo que el dispositivo genera corriente cuando la salida está activa.
El cableado de la máquina herramienta para las máquinas de la serie 16-B que utilizan la placa -0950 sigue esta convención en todos sus 80 canales de salida.
Cada placa de repuesto deberá mantener la misma designación de tipo de fregadero.
P1: Los ciclos de sondeo de la máquina se han vuelto inexactos. Las mediciones repetidas de la misma característica muestran una dispersión excesiva.¿Podría ser el A16B-2200-0950 la causa?
El aumento de la dispersión en la medición de la sonda sin fallas de la sonda de hardware apunta a un problema con el mecanismo de captura de posición.
La entrada de salto de alta velocidad debe desencadenar una captura de posición de bloqueo de hardware dentro de los microsegundos del contacto de la sonda.
Si el circuito de entrada de salto de la placa está degradado tiempo de respuesta aumentado, ruido en la entrada de señal de salto,o fallas de captura intermitentes cada ciclo de medición captura posiciones con una latencia diferente, produciendo la dispersión observada.
Prueba el tiempo de respuesta de la señal de salto si hay equipo de medición disponible, o reemplaza la placa por un equivalente funcional confirmado.
P2: ¿Qué sucede si se instala una placa de repuesto sin salto de alta velocidad (como el -0955) en una máquina que requiere el A16B-2200-0950?
La placa no saltará servirá a las 104 entradas y 80 salidas normalmente.La entrada de salto de alta velocidad no funcionará.
Cualquier ciclo de salto G31 o macro de medición que dependa de la entrada de salto de alta velocidad producirá resultados poco confiables, ya que la captura de posición volverá a la sincronización del software con su latencia asociada.
Para las máquinas que utilizan ciclos de sondeo en su proceso de producción, esta es una pérdida funcional inaceptable.
P3: El módulo acompañante A20B-9001-0480 ya no está en servicio, pero la placa A16B-2200-0950 se está reemplazando.
Si la placa A20B-9001-0480 existente es funcional, normalmente puede reutilizarse con la placa de reemplazo A16B-2200-0950.
El módulo acompañante proporciona funciones que soportan la placa de E/S principal, y si esas funciones estaban funcionando correctamente antes del fallo de la placa, es probable que el módulo en sí no tenga una falla.
Inspeccione visualmente el módulo y compruebe sus contactos de conexión antes de volver a instalarlo con la nueva placa.
P4: ¿Cómo se conecta físicamente la entrada de salto de alta velocidad al sistema de sonda?
La señal de activación de la sonda desde la unidad de interfaz de la sonda de la máquina se conecta a los terminales de entrada de salto designados en el A16B-2200-0950.
Las designaciones exactas de los terminales se describen en el manual de conexión de la serie 16-B.
La unidad de interfaz de la sonda convierte la señal de contacto eléctrico (o disparador óptico/radio) de la sonda en la señal de nivel lógico compatible con la entrada de salto.
El blindaje y el enrutamiento correctos del cable de señal de salto son importantes. La entrada de la señal de salto es sensible y el ruido en la señal puede causar una activación prematura.
P5: La A16B-2200-0950 se suspende. ¿Qué tan confiable es el suministro del mercado de repuestos para esta variante específica?
La plataforma de la serie 16-B fue ampliamente instalada en aplicaciones de mecanizado de precisión,y el -0950 con salto de alta velocidad era una opción de configuración común para máquinas en industrias donde la sonda era estándar.
La cadena de suministro del mercado de repuestos ¥ placas sobrantes probadas, unidades renovadas profesionalmente y servicios de reparación a nivel de componentes ¥ sigue siendo activa para esta variante.
Cuando se proceda, confirme específicamente que la función de salto de alta velocidad ha sido probada como parte de la verificación funcional de la junta.
Una placa que pasa las pruebas generales de E/S pero tiene un circuito de salto degradado aparecerá funcional hasta que un ciclo de sondeo revele el problema.
