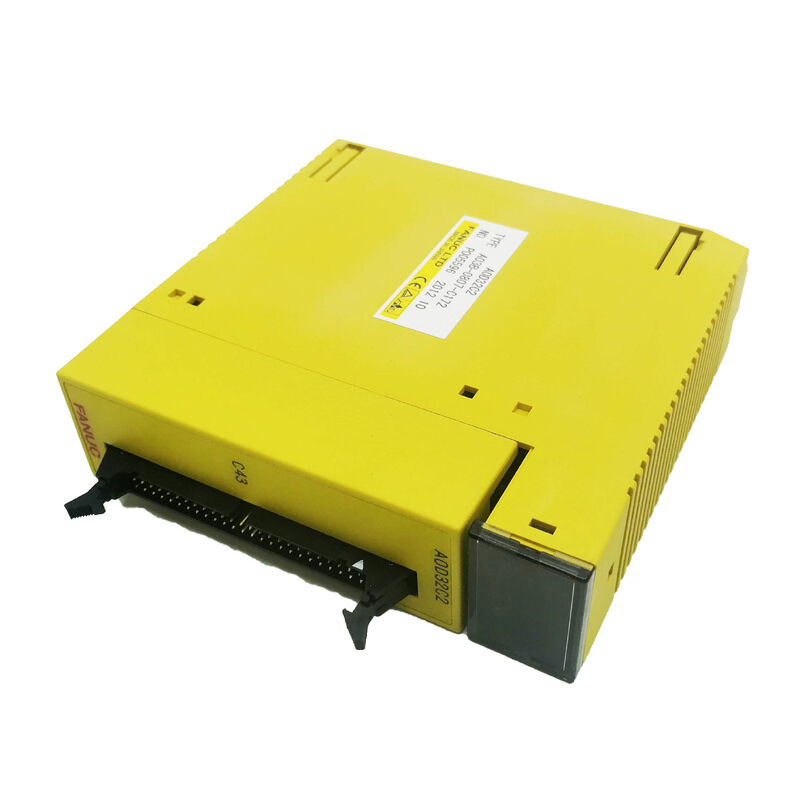

FANUC A03B-0807-C013 ∞ Modulo de interfaz de unidad de E/S ∞ Enlace de E/S CNC para la serie 0i / 16i / 18i

Número de la parte:A03B-0807-C013: Las condiciones de las ayudas

El fabricante:FANUC Ltd. (Japón)

Tipo de producto:Modulo de interfaz de la unidad de E/S-A

Familia de productos:La serie A03B-0807 (unidad A de E/S)

Voltado de entrada:La velocidad máxima de la corriente de corriente será de 24 VDC (± 10%)

Comunicación:Enlace de entrada/salida de FANUC

Las características de los sistemas de control de velocidad:Las series 0i, 16i, 18i y plataformas relacionadas

País de origen:Japón

Qué conecta

El A03B-0807-C013 es un módulo de interfaz de unidad de E/S FANUC-A, la placa que conecta un controlador CNC a sus dispositivos de E/S de campo a través del bus serie FANUC I/O Link.

Es la puerta de enlace entre el controlador de la máquina y las señales de entrada/salida digitales del piso de la máquina: interruptores de límite, señales de cambio de herramienta, comandos de ejecución del husillo, activación del refrigerante,cerraduras de puertas, y todo lo demás que el programa PMC lee y escribe.

La serie A03B-0807 representa la primera generación de la familia de unidades de E/S de FANUC.proporcionando la interfaz de comunicación de la que dependen la base y sus módulos de E/S conectados para intercambiar datos con el CNC.

La variante C013 es una configuración específica de módulo de interfaz dentro de esta serie.C012) cumplen el mismo papel funcional como módulo de interfaz para la base A03B-0807 con diferencias en las opciones de conector o comunicación específicas entre las subvariantes.

Resumen técnico

Preguntas frecuentes

P1: El CNC muestra un error de comunicación de I/O Link en la base de I/O que contiene el A03B-0807-C013.

Verifique la conexión del cable I/O Link tanto en el puerto JD1A/JD1B del CNC como en el conector del módulo.También comprobar el suministro de 24VDC al módulo una fuente ausente o baja hace que el módulo deje de comunicarse sin generar un fallo en el propio módulo.

P2: La serie A03B-0807 es una generación anterior. ¿Es el A03B-0807-C013 intercambiable con módulos de generación actual?

La serie A03B-0807 es la primera generación de la Unidad de E/S A. Los módulos equivalentes actuales están en la serie A03B-0819, que se ajusta a los estándares UL/C-UL y admite I/O Link i.Los módulos más nuevos son generalmente compatibles con versiones anteriores como reemplazos, pero el A03B-0807-C013 original no puede cambiarse directamente por un sistema más nuevo de enlace I/O i-only sin verificación de compatibilidad.

P3: ¿Cuántas unidades base A03B-0807 se pueden conectar por canal de enlace I/O?

Se pueden conectar hasta 16 grupos de esclavos de E/S a un solo enlace de E/S. Se pueden conectar hasta 4 unidades base por grupo para las configuraciones de la Unidad de E/S-A conectadas a un CNC.El total de puntos de E/S a través de todos los esclavos debe permanecer dentro del número máximo de puntos de E/S del enlace de E/S.

P4: ¿Después de sustituir el A03B-0807-C013, es necesario cambiar los parámetros del PMC?

No. El PMC conserva todas las asignaciones de direcciones de E/S en la placa de control CNC. El módulo de reemplazo ocupa la misma posición en la topología de enlace de E/S y opera con las mismas direcciones de E/S.No se requiere reprogramación de PMC para un intercambio similar por similar.

P5: Una máquina ha estado inactiva durante varios años. Se sospecha que el A03B-0807-C013 causa fallas de E/S después del reinicio. ¿Qué se debe inspeccionar?

El almacenamiento prolongado puede causar corrosión de los conectores y degradación del condensador electrolítico en el PCB del módulo.Si las fallas de E/S son intermitentes o dependen de la temperatura después de un período de calentamiento, el envejecimiento del condensador interno es la causa probable, el reemplazo de la placa es el camino práctico.
