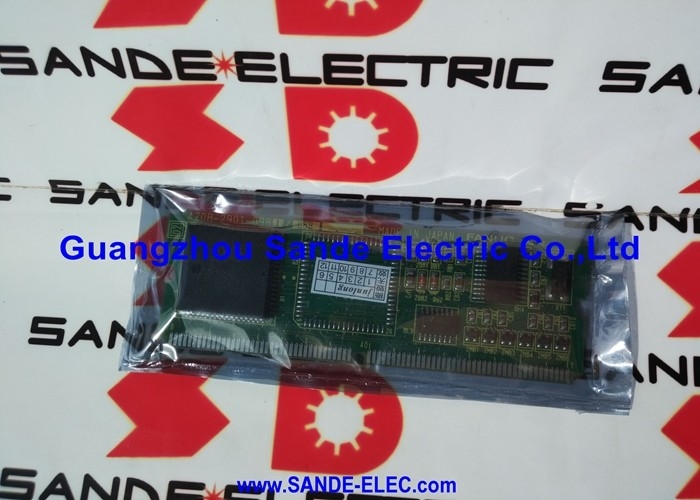

FANUC placa de alta tensión A20B-8100-0710 A2OB-81OO-O71O A20B81000710 lotes de stock mejor precio

FANUC A20B-8100-0710 PowerPoint PCB de inversor de LCD para LCD monocromo en la serie FANUC 16i-B / 18i-B CNC, serie de pantalla A20B-8100, origen japonés

Resumen general

ElLas condiciones de las condiciones de producción se determinarán en el anexo IV.Es uno de esos componentes que la mayoría de los ingenieros nunca piensan hasta que falla y cuando falla, el síntoma es inmediatamente obvio y la máquina no se puede operar.

El inversor de retroiluminación impulsa la lámpara fluorescente de cátodo frío que ilumina el panel LCD. Sin retroiluminación no hay pantalla visible. El operador no puede ver las posiciones del eje, no puede leer las alarmas,No se puede navegar por menús.

La máquina se apaga efectivamente desde el punto de vista de la interacción del operador, incluso si todas las otras funciones CNC funcionan perfectamente.

La placa del inversor es específica para la versión LCD monocromática del panel de operadores 16i-B y 18i-B.FANUC ha producido los paneles de pantalla de las series 16i-B y 18i-B en múltiples configuraciones, y color en varios tamaños.

Cada configuración utiliza su propio diseño de placa de inversor, adaptado a las dimensiones específicas del tubo CCFL y los parámetros de accionamiento requeridos de ese panel.

El A20B-8100-0710 es el inversor correcto para las variantes monocromáticas; su montaje en una pantalla LCD a color sería incorrecto y podría dañar ambas placas.

Las series 16i-B y 18i-B se produjeron en grandes volúmenes a lo largo de la década de 2000 y aparecen en un enorme número de máquinas herramienta que todavía se producen en todo el mundo.

Sus paneles de operador envejecen de manera predecible. El tubo de retroiluminación CCFL tiene una vida útil finita (normalmente de 30.000 a 50.000 horas), y cuando el tubo se acerca al final de su vida útil, el tubo de retroiluminación CCFL tiene una vida útil limitada.el inversor es a menudo el siguiente componente a ser estresado.

Especificaciones clave

Operación del inversor CCFL La física de la retroiluminación LCD

Una lámpara fluorescente de cátodo frío necesita una señal de CA de alto voltaje y alta frecuencia para ionizar el gas dentro del tubo y mantener la descarga que produce luz visible.

La fuente de alimentación de CC interna del CNC (normalmente 5V o 24V DC voltajes de nivel lógico) no puede conducir directamente un CCFL, el voltaje es demasiado bajo y la señal es DC en lugar de AC.

El trabajo de la placa del inversor es transformar esa corriente continua de bajo voltaje en una señal CA de alto voltaje adecuada para el tubo CCFL específico instalado.

El circuito de conmutación de alta frecuencia en la placa del inversor que normalmente opera a 40 80 kHz impulsa un transformador de aumento de paso que eleva el voltaje a la tensión de golpe y mantenimiento del CCFL.

La frecuencia de salida se elige para estar por encima del rango de parpadeo visible mientras se mantiene dentro de las características óptimas del tubo.

Cuando la placa del inversor falla, el modo de falla es generalmente uno de:

No hay salidaEl circuito de conmutación ha dejado de oscilar, el transformador no se ha abierto o el circuito integrado de accionamiento no funciona.

Salida tenue o parpadeante- la frecuencia de conmutación se ha desviado, un condensador se ha degradado o el transformador de salida está al borde de la falla.

Producción intermitenteEl resultado: la máquina funciona bien al arranque, pero la pantalla se oscurece después de 30 a 60 minutos de funcionamiento.

Diagnóstico del inversor frente al tubo CCFL

El inversor A20B-8100-0710 y el tubo de retroiluminación CCFL que impulsa son componentes separados.

Antes de reemplazar la placa del inversor, vale la pena confirmar cuál es el componente que realmente ha fallado.

Revisando el tubo:En un entorno oscuro, mire el panel LCD en el borde durante el encendido. Un tubo CCFL en funcionamiento produce un ligero brillo visible desde el borde incluso cuando la capa de cristal líquido está oscura.Si el resplandor está presente pero tenue o parpadeante, el tubo puede estar envejeciendo en lugar de que el inversor haya fallado.

Si no hay ningún brillo, el tubo o el inversor han fallado.

Verificación de la tensión en la salida del inversor:Con la debida precaución (la potencia del inversor puede alcanzar varios cientos de voltios CA),la medición de la presencia de salida de CA en el conector CCFL con un instrumento apropiado confirma si el inversor está generando salidaSi la salida está presente pero la CCFL no se enciende, el tubo es el punto de falla.

Reemplazar el inversor es más sencillo que reemplazar el tubo CCFL, porque el inversor es un PCB que se conecta a la unidad de visualización, no se requiere una longitud de tubo personalizada ni una conexión de enchufe.

Para las máquinas en las que el tubo simplemente ha envejecido, están disponibles servicios especializados de reemplazo de CCFL que evitan el costo de un reemplazo completo del panel LCD.

Preguntas frecuentes

P1: La pantalla del panel del operador CNC se oscureció después de que la máquina había estado funcionando durante aproximadamente una hora. Después de apagar y enfriar, la pantalla funciona de nuevo durante otra hora antes de volver a oscurecer.¿Este es el inversor??

El fallo intermitente con dependencia térmica es un patrón clásico de fallo del inversor.

A medida que los componentes del inversor se calientan durante el funcionamiento, un condensador electrolítico degradado pierde capacidad, un transistor de conmutación aumenta la temperatura de unión,o juntas de soldadura con grietas de fatiga térmica abiertas.

El inversor no puede sostener la oscilación y la luz de fondo se oscurece.

Si el problema vuelve con un inversor nuevo, el tubo CCFL también puede estar envejeciendo ∙ un tubo defectuoso aumenta la tensión en la etapa de salida del inversor.

P2: La pantalla está completamente oscura desde el primer encendido. El CNC es funcional de lo contrario ¢ alarmas responden a la entrada del teclado. ¿Es el inversor la culpa probable?

Una pantalla oscura de arranque en frío con CNC funcional sugiere fuertemente el circuito de retroiluminación de la pantalla en lugar de la electrónica de la pantalla.

Confirmar mediante la conexión de un PC al CNC a través de RS-232C y verificar que el CNC responde correctamente a los comandos DNC. Esto confirma que el control está funcionando.

La falla se limita entonces a la fuente de luz de fondo de la pantalla.Compruebe la entrada de 24V DC a la unidad LCD (alimentación de la carcasa del panel LCD) antes de asumir que el inversor ha fallado un fusible explotado o la pérdida de energía al panel produce el mismo síntoma.

P3: ¿Se puede utilizar el A20B-8100-0710 en las versiones de pantalla LCD a color del 16i-B/18i-B?

No. El A20B-8100-0710 se especifica para paneles LCD monocromáticos. Las pantallas LCD a color utilizan diferentes placas de inversor (A20B-8001-0920 para color de 10,4 pulgadas, A20B-8001-0922 para 8.4 pulgadas de color) porque los paneles de color utilizan diferentes configuraciones de tubos CCFL y diferentes parámetros de accionamiento.

La instalación del inversor incorrecto para una pantalla a color producirá un voltaje o una frecuencia de salida incorrectos para los tubos del panel a color, lo que podría dañar tanto el inversor como los tubos CCFL.

P4: Después de reemplazar el A20B-8100-0710, la luz de fondo se enciende pero es notablemente más tenue que antes. ¿Qué causa esto?

Una luz de fondo más tenue de lo normal después del reemplazo del inversor puede tener dos causas.y la resistencia de conducción del tubo ha aumentado, el inversor compensa produciendo más potencia, pero un inversor nuevo en un tubo de envejecimiento reproducirá el síntoma de tenueza.

El tubo también necesita reemplazo.

En segundo lugar, si la frecuencia de salida o el voltaje del inversor de reemplazo no se ajustan con precisión a este tipo específico de pantalla LCD, el brillo puede diferir ligeramente del original.Compruebe el número de la parte de la placa de repuesto coincide exactamente A20B-8100-0710.

P5: La carcasa del panel del operador debe abrirse para acceder a la A20B-8100-0710.

Antes de abrir la carcasa del panel LCD/MDI, apague completamente el CNC y verifique el aislamiento de la red.La placa del inversor genera CA de alto voltaje en su conector de salida CCFL este conector debe ser desconectado antes de que la placa se maneja.

Después de desconectar la energía y el conector CCFL, espere 30 segundos para permitir que se descargue cualquier carga residual en los condensadores de salida del inversor antes de tocar la placa o los conectores.Manejar la placa de repuesto con una correa de muñeca ESD.

Cuando vuelva a conectar, asegúrese de que el conector CCFL está correctamente colocado un cable CCFL invertido o parcialmente conectado puede dañar la nueva placa del inversor inmediatamente después de encender.
