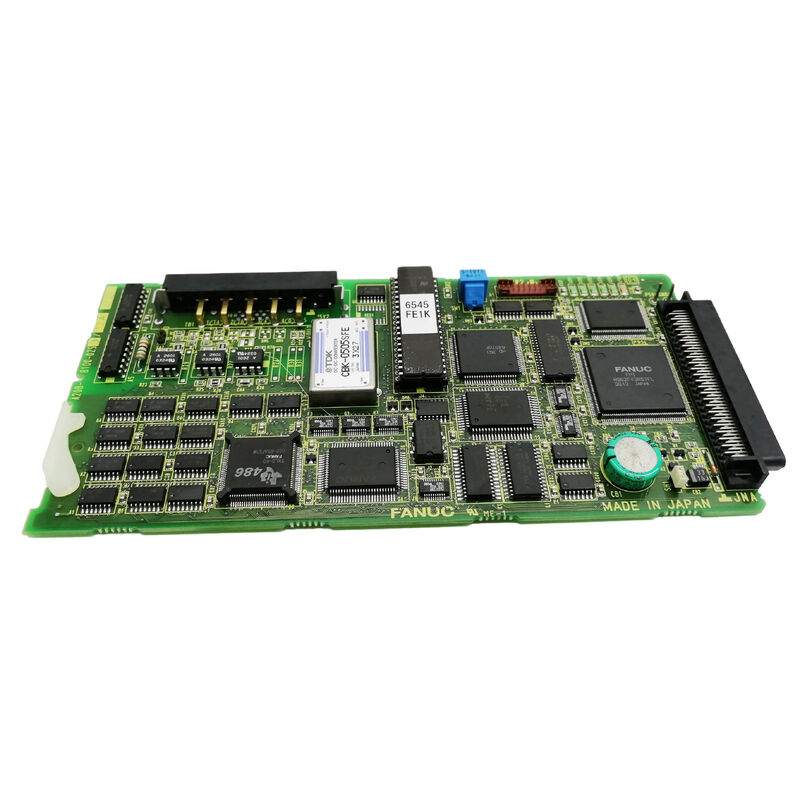

FANUC A20B-8100-0462 | Placa de CPU principal, 210i-A — Montada en LCD, Origen Japón, Descontinuada

Número de pieza: A20B-8100-0462

Fabricante: FANUC Corporation (Japón)

Tipo de producto: Placa de CPU principal (Placa principal montada en LCD)

Sistema compatible: CNC FANUC Serie 210i-A

Estado: Descontinuado por el fabricante

Descripción general

La A20B-8100-0462 es la placa de CPU principal montada en LCD para los sistemas CNC FANUC Serie 210i-A. En la serie A20B-8100, la placa de CPU principal es el núcleo computacional del controlador.

Alberga el procesador central, gestiona la comunicación entre todos los subsistemas e integra la interfaz con el panel LCD directamente en la placa, un diseño integrado que reduce la complejidad del cableado y coloca la potencia de procesamiento y la interfaz de visualización del CNC en un solo conjunto.

La 210i-A de FANUC pertenece al extremo de alto rendimiento de la familia de CNC de la serie i. Relacionada con la línea 160i/180i, la designación 210i cubre controladores diseñados para aplicaciones multieje exigentes.

La arquitectura CNC abierta en estas plataformas integra el procesamiento estándar de PC con la capacidad de control de movimiento de FANUC, lo que permite interfaces de operador complejas, conectividad de red y funciones ampliadas de gestión de datos, junto con un control preciso de ejes y husillo.

La A20B-8100-0462 está descontinuada. Ya no es fabricada por FANUC.

Las máquinas que ejecutan controles de la Serie 210i-A y que necesitan esta placa deben obtenerla de inventario excedente o reacondicionado.

Estas máquinas todavía están en funcionamiento en entornos de producción a nivel mundial; la demanda de esta placa está impulsada por el equipo operativo, no por interés histórico.

Especificaciones clave

Arquitectura montada en LCD

La A20B-8100-0462 no es una placa montada en rack en el sentido tradicional de CNC. Se monta dentro de la unidad LCD/MDI, el conjunto del panel del operador.

Esto coloca la CPU principal del CNC directamente detrás de la pantalla.

El hardware de procesamiento y la interfaz del operador son una unidad integrada. Los recorridos de cable entre el panel del operador y un rack de CNC separado se reducen significativamente.

Esta arquitectura fue una dirección de diseño que FANUC persiguió a lo largo de la generación de la serie i. La integración de la CPU principal con el conjunto LCD hace que el controlador sea más compacto y simplifica la instalación en los gabinetes de las máquinas herramienta.

También significa que reemplazar la placa de CPU principal requiere trabajar dentro de la unidad LCD en lugar de en un gabinete de electrónica separado.

Cuando la A20B-8100-0462 falla, el conjunto LCD/MDI deja de funcionar como una unidad completa.

La pantalla puede oscurecerse, el CNC puede no arrancar o funciones específicas pueden dejar de estar disponibles dependiendo de la naturaleza de la falla. En todos los casos, la ruta de reparación involucra esta placa.

Plataforma Serie 210i-A

La 210i-A es una plataforma CNC capaz construida para configuraciones de alto recuento de ejes y altas opciones.

Las funciones CNC abiertas en esta generación permiten que el software basado en Windows se ejecute junto con el kernel de control de movimiento de FANUC; las HMI del operador, los sistemas DNC y las aplicaciones personalizadas del fabricante de la máquina comparten el mismo hardware que el CNC principal.

La placa de CPU principal soporta esta carga de procesamiento de doble entorno.

Debe manejar las tareas en tiempo real del CNC (bucles de posición de servo, interpolación, ejecución de PMC) sin compromisos, al mismo tiempo que admite las funciones del lado de la PC.

La A20B-8100-0462 fue diseñada precisamente para este entorno.

Reemplazar esta placa requiere restaurar el entorno de software del CNC.

El contenido del módulo FROM, los parámetros del CNC y la configuración del software del lado de la PC deben ser atendidos después de la instalación. El módulo FROM que se conecta a la placa principal es un componente separado; verifique que su contenido esté actualizado y sea compatible antes de encender después de un reemplazo de placa.

Suministro y condición

Dado que esta placa está descontinuada, el suministro disponible es finito y se reduce con el tiempo. Las placas en buen estado, con historial de reparación documentado o estado de prueba verificado, valen la pena priorizar sobre unidades de condición desconocida ofrecidas sin información de servicio.

La serie A20B-8100 se utilizó en múltiples generaciones de CNC FANUC con diferentes números de sufijo para diferentes modelos.

No sustituya una placa de un modelo diferente, incluso si parece idéntica, sin confirmar la compatibilidad.

La 210i-A tiene requisitos de hardware específicos que no necesariamente cumplen las placas de las familias 160i-A o 180i-A, a pesar de la estrecha relación de las familias.

Preguntas frecuentes

P1: El CNC 210i-A no arranca. La pantalla LCD está completamente oscura. ¿Es probable que la A20B-8100-0462 sea la culpable?

Una pantalla LCD completamente oscura al encender puede indicar una falla en la placa de CPU principal, una falla en la retroiluminación o el inversor de la pantalla LCD, o una falla en la fuente de alimentación aguas arriba de la placa.

Verifique primero el LED de encendido del panel del operador.

Si la alimentación llega al panel pero la pantalla LCD permanece oscura y el CNC no arranca, la placa de CPU principal se convierte en el principal sospechoso.

Una placa con marcas de quemaduras visibles o daños en los componentes confirma el diagnóstico.

P2: Después de reemplazar la A20B-8100-0462, ¿cuál es la secuencia de inicio correcta?

Inicie el controlador en la pantalla BOOT (mantenga presionadas las teclas apropiadas durante el encendido; el procedimiento es específico del modelo). Verifique que el módulo FROM esté instalado correctamente y sea legible. Cargue o confirme el software del sistema. Salga de BOOT, luego restaure los parámetros y programas del CNC.

Si las funciones de PC CNC abiertas están configuradas, verifique esas configuraciones por separado. Ejecute los ejes en modo JOG para confirmar la respuesta del servo antes de devolver la máquina a la operación automática.

P3: El módulo FROM parece estar intacto. ¿Los contenidos del FROM sobreviven a un reemplazo de la placa de CPU principal?

Sí. El módulo FROM es un componente físico separado que se conecta a la placa principal. Conserva su contenido independientemente del estado de la placa de CPU principal.

Si el módulo FROM está intacto y su contenido no está corrupto, el software que contiene se carga normalmente después de reemplazar la placa.

Verifique cuidadosamente la correcta colocación del módulo FROM después de instalar la nueva placa principal; un mal contacto provoca errores de lectura que pueden parecer corrupción.

P4: ¿Es la A20B-8100-0462 la misma placa que las utilizadas en los sistemas FANUC 160i-A o 180i-A?

No. La 210i-A utiliza una placa de CPU principal específica. Los modelos relacionados de la serie i comparten la misma familia de placas A20B-8100 pero utilizan diferentes números de sufijo.

La 160i-A, 180i-A y 210i-A tienen requisitos de hardware distintos a pesar de sus similitudes arquitectónicas. Instale solo el número de pieza correcto para el sistema 210i-A.

P5: ¿Se puede reparar la A20B-8100-0462 en lugar de reemplazarla?

La reparación a nivel de componente es viable en muchos casos. Las fallas comunes incluyen condensadores electrolíticos defectuosos (particularmente comunes en placas que han estado en servicio durante muchos años), circuitos de batería dañados y memoria de firmware corrupta.

Las placas con daños físicos por sobretensiones o eventos de arco eléctrico pueden no ser candidatos viables para reparación.

Un centro de reparación calificado con experiencia en la serie i de FANUC puede evaluar la reparabilidad después de la inspección.
