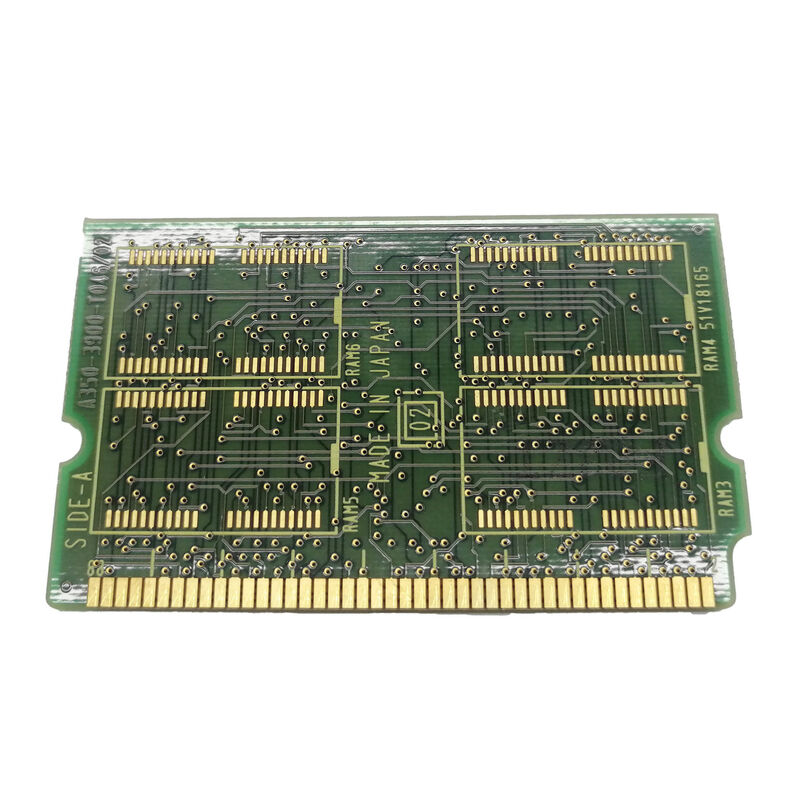

Modulo de memoria de Fanuc A20B-3900-0073 A2OB-39OO-OO73 A20B39000073

A20B-3900-0073 | Módulo FANUC Flash ROM (FROM) de 6 MB: DIMM / 16i / 18i / 21i / Power Mate i / Almacenamiento de software del sistema CNC

DE – Qué es y por qué es importante

En el CNC FANUC i-series, la unidad de control contiene una pila de módulos de memoria en la PCB maestra principal. Cada módulo tiene un tipo y función específicos:

DESDE (Memoria flash de sólo lectura):Almacena el software del sistema del CNC: el programa operativo completo que hace que el CNC funcione. Esto incluye el intérprete de código G, software de interpolación, algoritmos de servocontrol, ejecutor PMC (escalera), controlador de pantalla y software de todas las opciones. A diferencia de la RAM normal, la Flash ROM conserva su contenido después del apagado sin batería. Se puede borrar y reprogramar, pero durante el funcionamiento normal del CNC es de sólo lectura.

SRAM:Almacena los datos específicos de la máquina: parámetros, compensaciones de herramientas, coordenadas de trabajo, programas de piezas, datos PMC. Respaldado por batería para retener el contenido a través de ciclos de energía.

DRACMA:Memoria de trabajo para la CPU: se llena al inicio desde los módulos FROM y se borra al apagar.

El A20B-3900-0073 es el módulo FROM: el almacenamiento flash de 6 MB que contiene todo el software CNC que el sistema necesita para funcionar.

Especificaciones clave

6 MB: dónde cabe en la gama de módulos FROM

La serie A20B-3900 cubre DESDE módulos de diferentes capacidades para la plataforma CNC de la serie i:

• A20B-3900-0071:2 MB DESDE: capacidad base
• A20B-3900-0073:6 MB DESDE: capacidad ampliada
• A20B-3900-0074:4 MB DESDE: capacidad intermedia
• A20B-3300-0022:Módulos FROM de mayor capacidad para plataformas de la serie i

La capacidad de 6 MB admite imágenes de software CNC más grandes: el complemento de software de opciones completas para sistemas con capacidades avanzadas (paquetes de opciones múltiples, funcionalidad PMC extendida, opciones de gráficos). Las máquinas con funciones estándar únicamente pueden funcionar en un módulo de 2 MB o 4 MB; Las máquinas con muchas opciones de software requieren 6 MB para contener la imagen completa del software.

Escenarios de aplicación

Recarga del software CNC después de la pérdida de datos:Un CNC 16i se desarrolla POR corrupción, ya sea por un procedimiento de actualización fallido o por la degradación de la celda flash después de muchos años. El A20B-3900-0073 se reemplaza por un nuevo módulo y se carga la versión correcta del software CNC desde el medio de instalación original. El CNC reanuda su funcionamiento con el software restaurado.

Actualización de capacidad:Un sistema CNC 21i que ejecuta un módulo FROM de 2 MB requiere una opción de software que exceda la capacidad del módulo de 2 MB. El reemplazo A20B-3900-0073 de 6 MB proporciona el almacenamiento necesario para la imagen de software ampliada.

Preguntas frecuentes

P1: ¿El A20B-3900-0073 viene precargado con el software CNC o se debe cargar el software después de instalarlo?

El software CNC debe cargarse desde el medio de instalación original o desde un archivo de copia de seguridad de FANUC después de la instalación. Si el archivo de la versión de software correcta no está disponible, comuníquese con el fabricante de la máquina herramienta o con FANUC para obtener el software correspondiente.

P2: ¿Qué versión de software CNC se debe cargar en el A20B-3900-0073 de reemplazo?

La versión de software correcta depende del sistema CNC específico y su configuración. La versión del software instalado es visible en la pantalla del sistema del CNC antes de reemplazar el FROM. Tenga en cuenta esta versión antes de eliminarla. El servicio de FANUC o el fabricante de la máquina herramienta pueden proporcionar el archivo de software correcto para el tipo de sistema específico.

P3: ¿Puede un A20B-3900-0073 de 6 MB reemplazar un A20B-3900-0074 de 4 MB en un sistema que normalmente usa 4 MB?

Generalmente sí: un módulo FROM de mayor capacidad puede reemplazar a uno de menor capacidad en el mismo zócalo si la interfaz del módulo es compatible. El CNC sólo utiliza tanto FROM como ocupa la imagen del software. Sin embargo, confirme la compatibilidad en la documentación de mantenimiento de FANUC para el tipo de CNC específico antes de sustituir las capacidades.

P4: ¿Qué causa la falla del módulo FROM en los sistemas CNC FANUC?

Las celdas Flash ROM tienen una resistencia de escritura finita: cada celda se puede escribir un número limitado de veces. Para los módulos FROM que almacenan software CNC estático (rara vez actualizado), el recuento de escritura es bajo y lo habitual es una larga vida útil. Las sobretensiones o los procedimientos de actualización incorrectos pueden dañar los datos FROM sin alcanzar el límite de resistencia de escritura de la celda. Los daños físicos (corrosión del conector, tensión mecánica por inserciones repetidas) también pueden causar fallas.

P5: ¿El A20B-3900-0073 es específico del CNC de generación i o funciona con hardware antiguo Serie 0 o Serie 16?

El A20B-3900-0073 está confirmado para el CNC de generación i (16i, 18i, 21i, Power Mate i). Las generaciones anteriores de FANUC (Serie 0-C, Serie 16/18 Modelo B, etc.) utilizan diferentes formatos de módulos de memoria: los módulos FROM de la serie A20B-2902-0xxx y otros tipos de módulos más antiguos. El formato DIMM A20B-3900-0073 es específico de la plataforma i-generación.
