FANUC A20B-3300-0293 | Módulo de CPU 486 con 16 MB de DRAM — Serie A20B-3300, Tarjeta Procesadora CNC Serie i para Controladores 15i/16i/18i/21i, Origen Japón

Descripción general

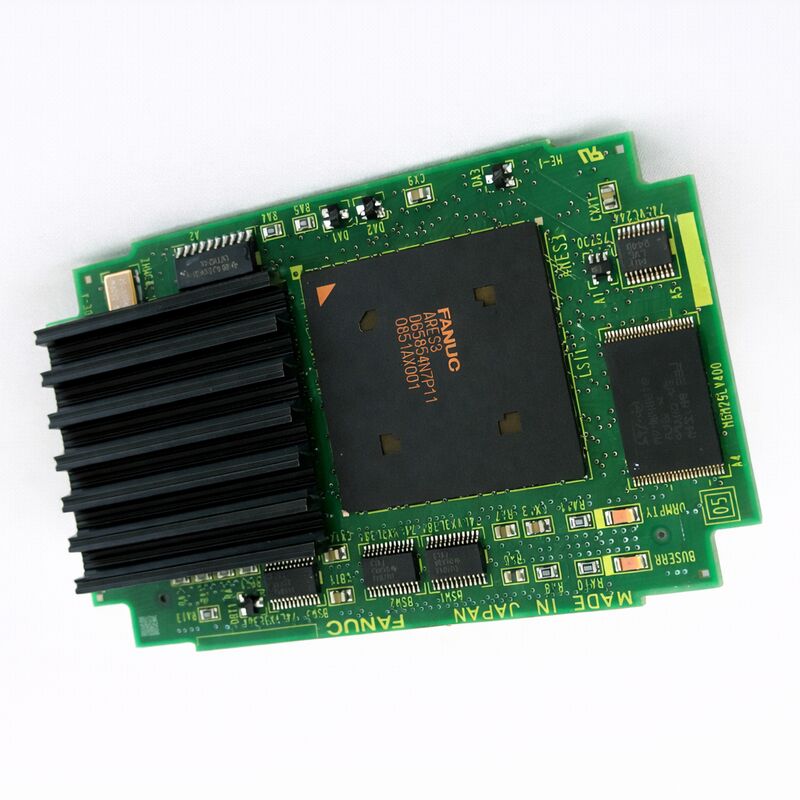

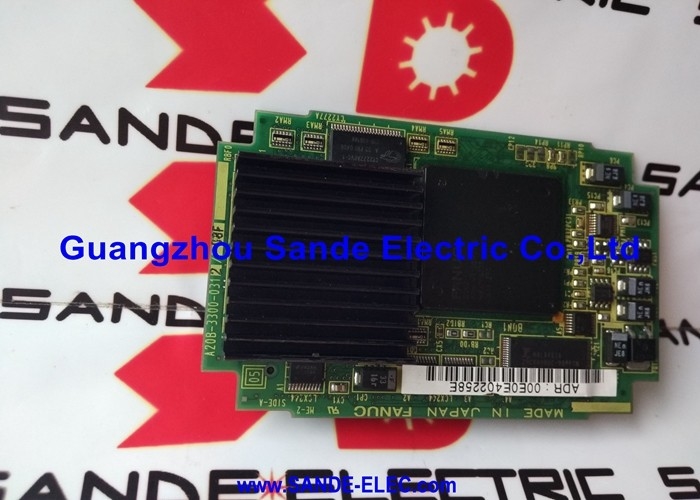

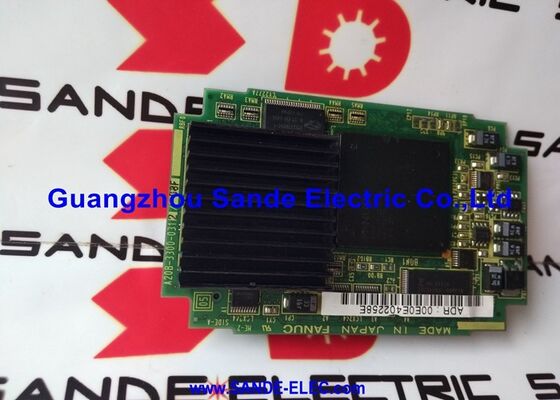

El FANUC A20B-3300-0293 es un módulo procesador 486 — la tarjeta "cerebro" enchufable para los controladores CNC serie i de FANUC. Ubicado dentro del chasis del controlador CNC en la placa principal de la CPU, este módulo compacto determina la velocidad a la que el CNC puede procesar bloques de programas, la rapidez con la que se completan los cálculos de interpolación y la fluidez con la que el sistema gestiona la coordinación simultánea de múltiples ejes.

La arquitectura del procesador 486DX, aunque ahora histórica según los estándares de la computación de consumo, representó una plataforma capaz y bien probada para aplicaciones de control industrial en tiempo real durante la generación de CNC serie i, y las máquinas que ejecutan estos controladores continúan produciendo piezas de precisión a diario en todo el mundo.

La familia de módulos A20B-3300 cubre los módulos de procesador y memoria serie i de FANUC, con diferentes números de pieza que proporcionan diferentes generaciones de procesadores y capacidades de memoria para soportar diversas configuraciones de CNC.

El A20B-3300-0293 es una de las variantes 486 con 16 MB de DRAM dentro de esta familia, una configuración que se implementó ampliamente en los controladores CNC Series 15i, 16i, 18i y 21i en ambas generaciones de hardware A (serie i de primera generación) y B (modelo B).

Las máquinas equipadas con controladores CNC serie i se construyeron a finales de la década de 1990 y durante la década de 2000 por prácticamente todos los principales fabricantes de máquinas herramienta: Mori Seiki, Mazak, Okuma, Makino, Doosan y cientos más.

La base instalada total es enorme, y muchas de estas máquinas continúan en servicio de producción, creando una demanda continua de módulos de CPU serie A20B-3300 a medida que la electrónica envejece.

Especificaciones clave

La CPU 486 en la arquitectura CNC Serie i — Por qué sigue siendo importante

La arquitectura del procesador Intel 486DX en el A20B-3300-0293 puede parecer anacrónica en 2025, pero sigue siendo el procesador correcto e irremplazable para su aplicación.

El software CNC serie i de FANUC se desarrolló específicamente para esta arquitectura de procesador: el software del sistema, los algoritmos de interpolación, los protocolos de comunicación de servo (incluido FSSB) y el motor de ejecución PMC se ejecutan en este hardware y no fueron diseñados ni portados a ninguna otra arquitectura de procesador.

No hay una ruta de actualización a un procesador moderno más rápido: el A20B-3300-0293 (o una variante directamente compatible) es lo que necesita el controlador.

La arquitectura del 486DX proporcionó capacidades que fueron importantes para las aplicaciones CNC de su época: una unidad de punto flotante (FPU) integrada en el chip, que permite cálculos de interpolación trigonométrica sin la sobrecarga de un coprocesador matemático externo; rendimiento entero suficiente para ejecutar el escaneo de lógica de escalera PMC a las velocidades requeridas para un control de máquina receptivo; y características del bus de memoria compatibles con los patrones de acceso a datos en tiempo real de la operación CNC.

La DRAM de 16 MB en el módulo es la memoria de trabajo para toda la computación activa del CNC.

La ejecución de programas, la recuperación de parámetros, el almacenamiento en búfer de comandos de movimiento y las tablas de datos PMC utilizan esta memoria.

A medida que FANUC expandió el conjunto de características de la serie i a través de versiones de software sucesivas, los requisitos de memoria crecieron: la configuración de 16 MB admite el conjunto completo de características de la serie i dentro de su generación, mientras que las configuraciones anteriores con menos DRAM limitaban qué opciones podían estar activas simultáneamente.

Módulo de CPU vs. Módulo de Memoria — Comprendiendo la Familia A20B-3300

Una fuente común de confusión al mantener los controladores CNC serie i es la distinción dentro de la familia A20B-3300 entre módulos de CPU (que contienen un procesador) y módulos solo de memoria (que contienen solo DRAM o SRAM). El A20B-3300-0293 es un módulo de CPU: contiene tanto el procesador 486DX como 16 MB de DRAM en la misma tarjeta física.

Esto lo distingue de placas como la A20B-3300-0310 (que es un módulo solo de DRAM que se instala junto a una tarjeta de CPU en una placa sub-CPU).

Al diagnosticar un fallo de arranque en un controlador serie i, saber si el controlador utiliza un módulo de CPU (como el -0293) o una configuración de módulos de CPU y memoria separados determina qué placa abordar primero.

Un controlador que no arranca y muestra una alarma de inicio temprana antes de que se inicialice la pantalla probablemente tenga un fallo en el módulo de CPU. Un controlador que arranca parcialmente pero muestra alarmas relacionadas con la memoria puede tener un fallo en el módulo de memoria en lugar de un fallo en el módulo de CPU.

Secuencia de inicio — Cómo identificar un fallo del módulo de CPU

Los controladores FANUC serie i pasan por una secuencia de inicio definida al encenderse. Los LED de diagnóstico en la placa principal de la CPU muestran una secuencia de códigos a medida que el sistema avanza a través de la autoprueba y la inicialización. Comprender esta secuencia ayuda a aislar los fallos del módulo de CPU:

Cuando se aplica energía, los primeros códigos producidos son impulsados por la ROM de arranque en la placa principal; este código se ejecuta antes de que el procesador del módulo de CPU esté completamente operativo, verificando el hardware básico.

Si la secuencia de LED se detiene en un código temprano que normalmente continuaría a medida que el módulo de CPU comienza su inicialización, el módulo de CPU es sospechoso.

Una vez que el procesador 486 del módulo de CPU comienza a ejecutarse, los códigos avanzan más rápidamente a través de la autoprueba del sistema.

Si la secuencia se detiene en un código en medio de esta progresión, el código específico identifica qué subsistema falló; el manual de mantenimiento FANUC serie i documenta el significado de cada código.

Si la placa de visualización se inicializa pero solo muestra una pantalla oscura o una alarma del sistema en la pantalla, el módulo de CPU al menos ha comenzado y ha llegado a un punto en el que puede emitir datos de visualización, lo que paradójicamente sugiere una fuente de fallo diferente si el módulo de CPU en sí mismo era el sospechoso.

Preguntas frecuentes

P1: El controlador serie i muestra "La secuencia de LED se detiene en una etapa temprana" al encenderse y nunca llega a la pantalla de operación normal. ¿Cómo se puede confirmar que el módulo de CPU es la causa?

Compare el código del LED con el manual de mantenimiento FANUC serie i para el modelo CNC específico. Si el código indica específicamente un fallo de inicialización de la CPU, el A20B-3300-0293 es sospechoso.

Como prueba práctica: si se instala temporalmente un módulo de CPU conocido y en buen estado de una máquina idéntica en funcionamiento y la secuencia progresa normalmente, se confirma que el módulo original está defectuoso. Verifique también los conectores de borde del módulo y el zócalo en la placa principal en busca de contaminación o daños físicos antes de concluir que el módulo en sí ha fallado.

P2: ¿Es el A20B-3300-0293 compatible con ambas generaciones de hardware Series 16i-A y 16i-B?

La familia de módulos de CPU A20B-3300 abarca múltiples generaciones de hardware serie i. Si el -0293 es compatible con 16i-A y 16i-B depende de la placa base específica y la versión del software del sistema. Dentro de la familia, diferentes sufijos de número de pieza (como -0290, -0291, -0293, -0295) pueden estar asociados con diferentes generaciones de hardware o estándares de conectores de placa base.

Verifique la compatibilidad con la lista de hardware de la máquina específica antes de realizar el pedido.

La documentación eléctrica de la máquina debe enumerar el número de pieza exacto del módulo de CPU instalado en fábrica.

P3: Después de reemplazar el A20B-3300-0293, el CNC arranca pero muestra un procesamiento de bloques más lento que antes. ¿Podría el módulo de CPU estar defectuoso?

Si el CNC arranca y funciona, pero el procesamiento de bloques parece lento, el módulo de CPU está operativo pero puede tener un problema con su reloj del procesador o caché. Más comúnmente, la lentitud aparente después del reemplazo del módulo de CPU es causada por la instalación de una variante de módulo de CPU diferente que opera a una velocidad de reloj más baja o tiene menos DRAM; confirme que el número de pieza del módulo de reemplazo coincide exactamente con el original.

Considere también que lo que parece ser un "procesamiento más lento" después del reemplazo de la placa puede ser en realidad el sistema realizando operaciones de verificación de datos o recalibración durante sus primeros ciclos de operación.

P4: ¿Se puede expandir o actualizar la DRAM de 16 MB en el A20B-3300-0293 agregando un módulo de memoria separado?

La DRAM en el A20B-3300-0293 está integrada en el propio módulo de CPU y no se puede expandir de forma independiente.

Si el sistema requiere más memoria de trabajo, la opción es instalar un módulo de CPU de mayor capacidad (uno con 32 MB o más de DRAM si está disponible para la plataforma CNC específica) o instalar un módulo de DRAM adicional en la placa sub-CPU junto al módulo de CPU, siguiendo las reglas de configuración específicas publicadas en el manual de conexión de hardware de FANUC para la serie CNC.

P5: ¿Cómo se debe almacenar el A20B-3300-0293 cuando se guarda como pieza de repuesto?

Almacenar en el embalaje antiestático original o en una bolsa antiestática equivalente segura para ESD. Mantener alejado de la humedad, temperaturas extremas y luz solar directa.

El módulo contiene procesador CMOS y circuitos integrados de DRAM que son sensibles a la descarga electrostática; incluso un breve almacenamiento en superficies no antiestáticas acumula carga que puede causar daños latentes. Condiciones de almacenamiento ideales: bolsa antiestática sellada, ambiente seco a 10-25 °C, alejado de fuentes de campo magnético (motores, transformadores) y no apilado con otras PCB desnudas sin separación de espuma entre placas.
