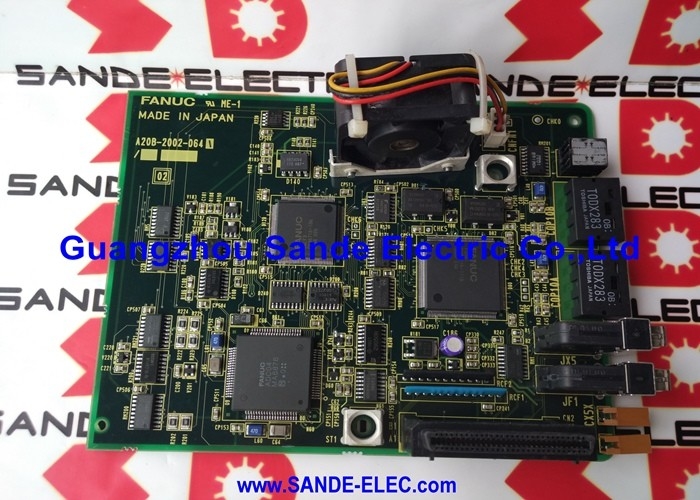

1 PC Fanuc Usado A20B-2100-0390 placa de PCB en buenas condiciones A20B21000390 A2OB-21OO-O39O

A20B-2100-0390 ∙ FANUC FSSB Módulo básico de entrada y salida PCB ∙ A02B-0236-C211 / IOU1

A02B-0236-C211 El módulo de E/S del FSSB (IOU1)

El A20B-2100-0390 es la placa de circuito impreso dentro del módulo de entrada/salida FSSB FANUC A02B-0236-C211.Este módulo, denominado IOU1 (unidad de E/S 1) proporciona conectividad distribuida de E/S para los controles CNC de la serie i de FANUC y los controladores Power Mate i..

En la arquitectura CNC de la serie i de FANUC, los módulos de E/S conectados a FSSB amplían la capacidad de E/S de la máquina CNC colocando nodos de E/S cerca de los dispositivos reales de la máquina – sensores, solenoides, interruptores de límite,y botones del panelLa IOU1 se comunica con el CNC a través del FSSB (Fiber-optic Servo Serial Bus) en lugar de a través del cableado I/O paralelo tradicional, utilizando la transferencia de datos serie de alta velocidad a través de fibra óptica.

Especificaciones clave

No obstante lo dispuesto en el apartado 1, las condiciones de los requisitos de seguridad se aplicarán a las instalaciones de combustión interna.

La entrada de potencia de corriente continua de 24 V del módulo de E/S FSSB A02B-0236-C211 está protegida por FUSE 1 en el PCB A20B-2100-0390.

Verificación del estado del LED1:El módulo tiene un LED1 que se ilumina cuando el suministro de 24V es saludable. Si el LED1 no se ilumina después de encender, el primer paso de diagnóstico es verificar la continuidad de FUSE 1 utilizando un multimetro.Un fusible roto se reemplaza después de identificar y resolver su causa ̇ un cortocircuito o sobrecarga en el cableado de E/S conectado del módulo.

Esta protección de fusibles incorporada es una característica de seguridad estándar ¢ que evita daños en el PCB A20B-2100-0390 por eventos de sobrecorriente en el cableado de entrada/salida de 24 V de la máquina.

Escenarios de aplicación

Falla en el módulo de E/S del FSSB: LED1 no encendido:Un centro de mecanizado CNC de la serie i de FANUC pierde la comunicación con un nodo de E/S de FSSB. El LED1 del módulo está oscuro. Se encuentra que el FUSE 1 en A20B-2100-0390 ha explotado.se sustituye el fusible y se restablece la comunicación de E/S.

αi Reemplazo de la placa de control de la fuente de alimentación PS HV:Un módulo de alimentación FANUC αi PS HV (serie A06B-6150) desarrolla fallas de nivel de control. Se identifica el PCB de control A20B-2100-0390. El reemplazo restaura el funcionamiento del módulo de alimentación.

Preguntas frecuentes

P1: ¿Qué es el FSSB y cómo lo utiliza el módulo IOU1?

FSSB (Fibre-optic Servo Serial Bus) es el bus serie de alta velocidad de FANUC para conectar el CNC a servo-drives y módulos de E/S.El módulo A02B-0236-C211 IOU1 con A20B-2100-0390 se conecta a la CNC a través de los cables de fibra óptica FSSB, recibiendo comandos de E/S de la CNC y devolviendo datos de estado de E/S a través del mismo enlace serial.Esto reemplaza el cableado de E/S paralelo tradicional con un solo par de fibras, lo que permite nodos de E/S distribuidos en cualquier parte de la cadena FSSB.

P2: ¿Qué sistemas CNC son compatibles con el módulo A02B-0236-C211 IOU1 (con A20B-2100-0390)?

Se confirma el módulo IOU1 para los controles CNC FANUC i y Power Mate i (modelos D y H).La serie Power Mate i es el controlador CNC compacto de FANUC integrado con sistemas de servoconducción ¢ típicamente utilizado en equipos automatizados de un solo eje o de eje limitadoLa serie FANUC i se refiere a la plataforma CNC de la generación i (serie 0i, 16i, 18i, 21i) que utiliza FSSB para la comunicación de servo e I/O.

P3: ¿Por qué se encuentra el mismo PCB A20B-2100-0390 tanto en el módulo de E/S FSSB como en la fuente de alimentación αi PS HV?

La filosofía de diseño modular de FANUC es la reutilización de diseños de PCB verificados en diferentes plataformas de hardware donde las funciones electrónicas subyacentes son el procesamiento de señales, la ejecución de microcontroladores,Las interfaces de comunicación . El diseño del PCB A20B-2100-0390 satisface los requisitos de control y comunicación tanto del módulo de E/S FSSB como de la carcasa de alimentación αi PS HV,con la aplicación específica determinada por el software del PCB y la configuración del conector externo dentro de cada módulo.

P4: Después de sustituir A20B-2100-0390 en el módulo IOU1, ¿es necesario cambiar la configuración de E/S CNC?

No. Las asignaciones de direcciones de E/S y la configuración para el módulo de E/S FSSB se almacenan en la memoria de parámetros del CNC, no en el PCB del módulo.Después de instalar el A20B-2100-0390 de repuesto y verificar la fuente de alimentación de 24 V y las conexiones de fibra FSSE, el CNC debe restablecer la comunicación con el módulo utilizando la configuración de E/S existente.Verificar que todos los puntos de E/S funcionan correctamente mediante la pantalla de diagnóstico PMC antes de volver a la producción.

P5: ¿Qué precauciones de seguridad se aplican al acceder a A20B-2100-0390 dentro del módulo?

Para el módulo IOU1: apague la fuente de control de 24 V de la máquina antes de acceder al módulo.Para aplicaciones de alimentación eléctrica αi PS HV: apagar y bloquear la red eléctrica,luego comprobar que el bus de CC se ha descargado completamente antes de acceder a los componentes internos la fuente de alimentación HV funciona a altas tensiones de bus de CC que persisten después de la eliminación de la red.
