FANUC A20B-2003-0311 Encoder de motor de husillo Sensor MZi para sistemas CNC de la serie αi de FANUC

Comprender lo que realmente está comprando

ElA20B-2003-0311 Las autoridades de los Estados miembros deberán:es el sensor PCB que forma el corazón de laEl conjunto de sensores del motor del eje del tipo FANUC MZi A860-2110-V001Estos dos números de piezas son inseparables en la práctica: el A860-2110-V001 es la unidad completa de sensoresy PCB mientras que el A20B-2003-0311 es la placa de circuito específico instalada dentro de élLa mayoría de los proveedores enumeran ambos números juntos porque cuando se ordena el sensor, el ensamblaje completo se envía.Usted estará mirando el mismo componente.

Esto es unDispositivo de retroalimentación magnética de recogida- un sensor de 12 pines utilizado para la medición de la velocidad y el posicionamiento del husillo en el FANUCmotores de eje de la serie αiReemplaza un sensor original fallido o dañado y restaura el control completo del husillo de circuito cerrado en la máquina CNC a la que está montado.

Lo que hace el sensor MZi dentro de una máquina en marcha

Cada vez que gira un motor de eje FANUC αi, este sensor produce datos.Detecta la rotación de una rueda de objetivo magnético acoplado al eje del motor y convierte ese movimiento en un flujo de señal digital que el amplificador de husillo lee continuamenteA partir de esas señales, el amplificador sabe dos cosas: qué tan rápido gira el husillo, y exactamente dónde está dentro de cada revolución.

Los datos de velocidad mantienen el controlador de velocidad de circuito cerrado en funcionamiento. El amplificador ajusta su salida para que coincida con las RPM comandadas independientemente de los cambios de carga de corte.y el husillo mantiene su velocidad objetivo sin cazar o caerLos datos de posición permiten algo más exigente:el recorte de roscas y roscas, donde el CNC debe sincronizar la rotación del husillo con el movimiento del eje Z para producir una inclinación precisa del hilo.el control necesita saber la posición angular del husillo dentro de una sola revoluciónEl sensor MZi proporciona esa resolución posicional.

Si se pierde el sensor por contaminación, fallo de PCB, daño de conector o impacto mecánico, el CNC pierde ambos.y para cualquier operación de roscado, la producción se detiene hasta que el sensor sea reemplazado.

El conjunto de sensores: descripción física

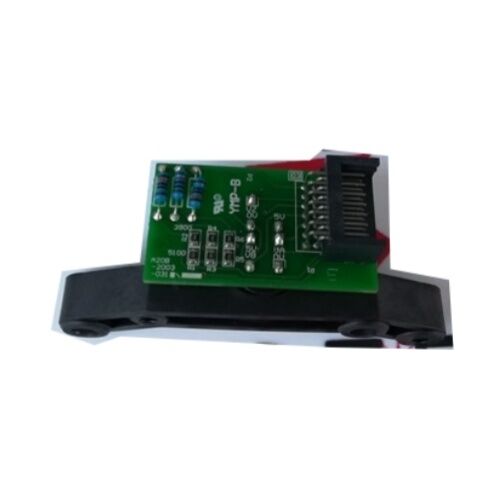

El sensor A860-2110-V001 / A20B-2003-0311 se monta en la parte trasera del motor de eje FANUC αi, situado debajo del conjunto del ventilador de enfriamiento.

• A. Noanillo de objetivo magnéticoque se monta en la extensión del eje del motor y gira con él
• ElA20B-2003-0311 Los PCB, que contiene los elementos de recogida magnética y el circuito de acondicionamiento de la señal
• A. NoConector de 12 pinesinterfaz para el cable de retroalimentación que va al amplificador del husillo

La relación entre el anillo objetivo y el PCB de detección es un diseño sin contacto no hay cepillos, superficies de desgaste entre los elementos giratorios y estacionarios.Lo que se degrada con el tiempo es típicamente el propio PCB (entrada de refrigerante)El sensor es más fácil de reemplazar que el motor en la mayoría de los escenarios de fallo.

Sustitución en el mercado de repuestos El caso práctico

Los conjuntos de sensores FANUC originales tienen un precio OEM sustancial, a menudo haciendo que un evento de tiempo de inactividad de la máquina completa sea más caro de lo que realmente necesita ser la reparación. Aftermarket and compatible replacement units for the A860-2110-V001 / A20B-2003-0311 are manufactured to the same functional specification and serve the same feedback role within the spindle drive system.

La palabra clave escompatibles- no es idéntica en todos los componentes, pero es eléctricamente y mecánicamente equivalente cuando es necesario.y las dimensiones físicas de montaje todos coinciden con el originalCuando se monta correctamente, el amplificador no puede distinguir una unidad de posventa de calidad del stock de fábrica.

Lo que importa a la hora de seleccionar un sensor de posventa es si el proveedor ha probado la unidad con un accionamiento por husillo FANUC en condiciones reales de funcionamiento,La prueba estática detecta fallas muertas, la prueba dinámica detecta los problemas más insidiosos: el ruido de la señal que sólo aparece durante la rotación.Cuenta errónea a altas RPM, niveles de salida marginales que funcionan a velocidades bajas pero generan alarmas de amplificador a velocidad de corte completa.

Una nota sobre elA20B-2200-0751 Las condiciones de los servicios de seguridad: este es un número de pieza FANUC más nuevo que sirve como reemplazo actual del conjunto A20B-2003-0311 / A860-2110-V001.Tanto el original como su sucesor son ampliamente referenciados en el mercado.Si está comprando una unidad del mercado de repuestos, confirme que el producto del proveedor es compatible con ambas designaciones antes de pedir.

Compatibilidad del amplificador de husillo

El sensor A860-2110-V001 está diseñado para su uso con FANUCamplificadores de husillo de la serie αi, incluida la serie αiSP que es el equipo estándar en una amplia base instalada de centros de mecanizado vertical, centros de mecanizado horizontal y centros de torneado que funcionan con las series FANUC 0i, 16i, 18i,30i, y los controles 31i.

El sensor se conecta al amplificador del husillo a través delTerminal JY2Este cable es un elemento separado el sensor se envía sin cable en configuración estándar, por lo que si el cable está dañado, debe ser comprado y reemplazado de forma independiente.El daño del cable vale la pena comprobar antes de condenar el sensor en sí; los síntomas de un cable defectuoso son idénticos a un PCB de sensor defectuoso desde la perspectiva del CNC.

Reconocimiento de fallas en los sensores

El cuadro de diagnóstico varía en función de cómo se manifiesta la falla:

Fallo duro ∙ sensor completamente fuera de funcionamiento.El amplificador de eje pierde toda señal de retroalimentación al encender. El CNC muestra una alarma de retroalimentación del eje inmediatamente, generalmente con un código de alarma que hace referencia a la desviación de velocidad o la desconexión del codificador.No se ejecutarán comandos de husillo.

Fallo intermitente ∙ sensor degradado pero todavía parcialmente funcional.La máquina funciona, pero presenta caza de husillo (aumentos de velocidad y recuperaciones a RPM nominales constantes), errores de toque rígidos en los que los hilos salen inconsistentes en tono,o alarmas que se despejan en el ciclo de potencia, pero vuelven después de que la máquina se calientaEstas fallas térmicas y dependientes de vibraciones apuntan fuertemente a un PCB de sensor degradado en lugar de un problema de cable o conector.

Ruido de la señal / contaminación.El refrigerante que ha entrado en la carcasa del sensor puede causar problemas de señal intermitentes que no producen una alarma limpia en su lugar,el amplificador de husillo reporta fallas ocasionales de sobrecorriente o desviación de velocidad que parecen no estar relacionadasSi el entorno de la máquina implica una fuerte exposición al refrigerante y el sensor ha estado en servicio durante varios años sin inspección, este es un modo de fallo práctico a considerar.

Antes de ordenar un reemplazo, compruebe el cable de retroalimentación y su conector en ambos extremos.o la chaqueta de cable agrietada representa un porcentaje significativo de fallas aparentes de los sensoresSi las pruebas de cable son limpias y los síntomas persisten, el ensamblaje del sensor es el siguiente paso.

Puntos de instalación que vale la pena conocer

La alineación del anillo de destino en relación con la cara del sensor de PCB requiere atención durante la instalación.riesgos demasiado pequeños de daños por contacto cuando el eje del motor tiene algún juego axial. Siga la documentación de servicio del motor para obtener el espacio libre especificado al instalar el sensor.

El conector de 12 pines debe limpiarse e inspeccionarse en el momento de reemplazo del sensor ¢ no sólo enchufado.o oxidación que se ha acumulado en los contactos de los conectores durante años de servicio, puede hacer que el nuevo sensor muestre los mismos síntomas que el antiguo.

El montaje suelto permite que la vibración afecte dinámicamente la distancia entre el sensor y el objetivo.producen el tipo de ruido intermitente que es extremadamente difícil de diagnosticar una vez que la máquina vuelve a funcionar.

Preguntas frecuentes

P1: ¿Cuál es la relación entre A20B-2003-0311 y A860-2110-V001? ¿Son la misma parte?

No son idénticos, pero describen el mismo conjunto de sensores cuando se ordenan como una unidad completa.Los PCBEl A20B-2003-0311 es específicamente el PCB montado dentro de ese conjunto.La mayoría de los proveedores envían el sensor completo (A860-2110-V001) cuando se ordena cualquiera de los números de piezas., ya que el PCB técnicamente no se vende por separado como un artículo independiente.Ambas referencias cruzadas aparecen en los listados del mismo producto porque los compradores a menudo buscan usando el número que sea visible en la unidad fallida o en la documentación de las piezas de la máquina.

P2: ¿Es el A20B-2200-0751 un reemplazo directo del A20B-2003-0311 / A860-2110-V001?

Sí, el A20B-2200-0751 es el número de pieza actualizado de FANUC que sustituye al conjunto A20B-2003-0311 / A860-2110-V001.Es funcionalmente equivalente y se adapta a los mismos lugares de montaje del motor con la misma interfaz de 12 pinesSi usted está comprando un sensor OEM o del mercado posventa y el proveedor ofrece A20B-2200-0751 como alternativa a A20B-2003-0311, esa sustitución es válida.Confirmar con el proveedor que la unidad ha sido verificada con los sistemas de amplificadores FANUC αi antes de la compra.

P3: ¿Cómo sé si el sensor ha fallado o si el problema está en el cable de retroalimentación?

El enfoque más práctico es cambiar o probar primero el cable, ya que un cable es mucho más barato que un sensor y las fallas del cable causan presentaciones de alarma idénticas.Desconectar el cable de retroalimentación en el extremo del amplificador del husillo e inspeccionar los pines para la corrosión, flexión, o contaminación.comprobar la continuidad de cada conductor en el cable blindado de un extremo al otro un circuito abierto intermitente generalmente se revela si el cable se flexiona durante el ensayoSi el cable está limpio, y cambiar a un cable conocido (si está disponible) no elimina la alarma, el sensor PCB es el próximo punto de falla más probable.Las fallas dinámicas que solo aparecen a velocidad y claras en reposo son más frecuentemente problemas de PCB del sensor que fallas del cable.

P4: ¿Funcionará correctamente un sensor de repuesto del mercado de repuestos con un mando de la serie FANUC 0i o 30i?

El sensor interactúa con el amplificador del husillo no directamente con el control CNC.Siempre que el amplificador sea un amplificador de husillo de la serie αi (serie αiSP) y el sensor proporcione el formato correcto de la señal de tipo MZi en la salida de 12 pinesLos controles FANUC 0i, 16i, 18i, 30i y 31i se comunican con el amplificador αiSP a través de una interfaz serie.el amplificador a su vez procesa la retroalimentación del sensor en bruto internamenteUn sensor de posventa de calidad que produzca la señal correcta funcionará de forma transparente en todas estas generaciones de control.

P5: ¿Cuáles son las precauciones de manipulación necesarias al almacenar o enviar el sensor antes de su instalación?

El circuito de circuito impreso del sensor contiene componentes sensibles a la estática y debe almacenarse en un embalaje de protección contra ESD.puede verse afectada por campos magnéticos externos fuertes , transformadores u otros componentes magnetizados, ya que la exposición al campo puede afectar a las propiedades del objetivo magnético.los pines de conexión son susceptibles a la corrosión en condiciones húmedasSi el sensor se devuelve como unidad defectuosa para su evaluación de reparación, asegúrese de que el conector esté protegido con una tapa de polvo o una cubierta de conector envuelta durante el tránsito.Como los daños en los pines durante el envío es una causa común de los sensores que llegan a las instalaciones de reparación en peores condiciones que cuando dejaron la máquina.
