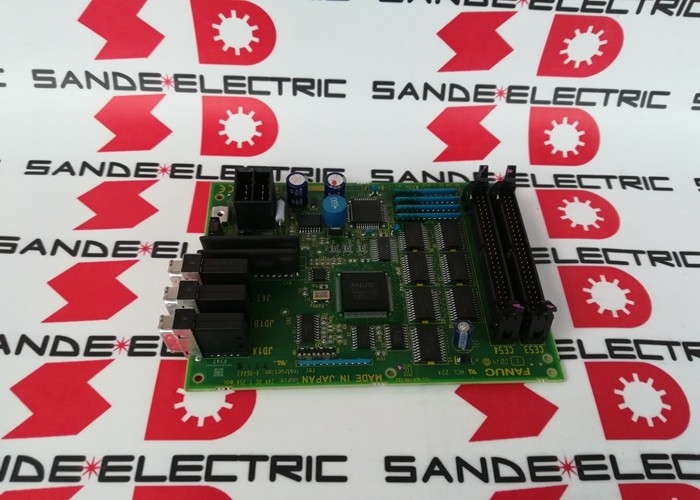

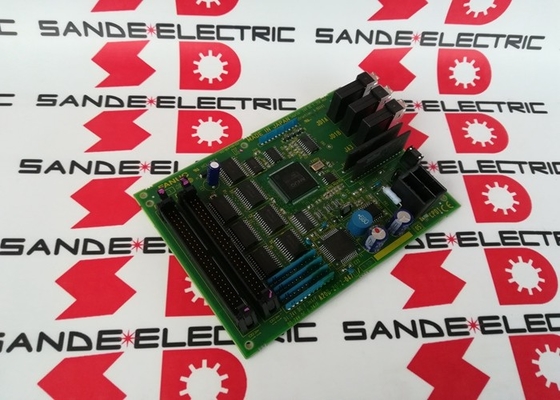

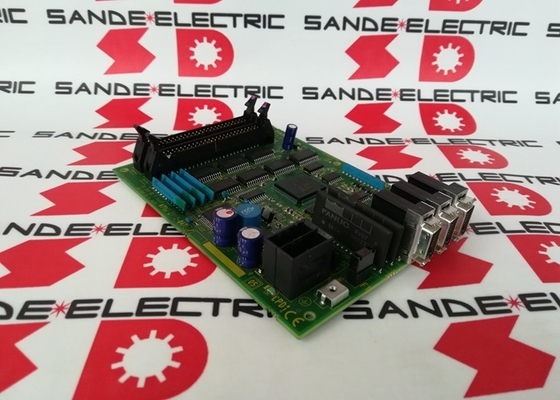

Nuevo Fanuc A20B-2002-0470 placa de circuito A20B-2002-0470 A20B20020470 A2OB-2OO2-O47O

A20B-2002-0470 ∙ Unidad de conexión de panel de operador FANUC PCB de entrada y salida ∙ 72DI / 56DO / Interfaz de operador CNC / Serie A20B-2002

Unidad de conexión del panel del operador Puente entre el operador y el CNC

El A20B-2002-0470 es el PCB de E/S para la unidad de conexión del panel del operador CNC.Este tablero se encuentra en la interfaz entre la lógica escalera PMC CNC y el hardware del panel del operador conectando todos los interruptores, llaves, entradas de la rueda de mano, luces indicadoras y señales de estado que componen la interfaz del operador de la máquina.

En la arquitectura CNC de FANUC, la unidad de conexión del panel del operador:

Se conecta al CNC a través del enlace de E/S:La unidad de conexión se comunica con el PMC del CNC a través del bus serial I/O Link,transmisión de estados de entrada de las 72 señales de entrada y recepción de comandos de salida para las 56 señales de salida en cada ciclo de escaneo de PMC.

Se conecta al hardware del panel del operador:Las conexiones terminales de la unidad aceptan el cableado de campo desde el panel del operador físico, los botones de la máquina, los interruptores de teclas, los contactos del selector de modo, las luces indicadoras,y LED muestra que el operador interactúa con.

Proporciona aislamiento eléctrico:Los circuitos de entrada basados en optoacoplador de la tarjeta aíslan el voltaje de cableado del panel del operador de la lógica interna del CNC, evitando que las fallas de cableado de campo dañen la electrónica CNC.

Especificaciones clave

72 entradas y 56 salidas El conjunto de señales del panel del operador

El complemento 72/56 DI/DO del A20B-2002-0470 refleja los requisitos de señal de un panel de operador CNC totalmente equipado:

72 entradas digitales del panel del operador:Los contactos del selector de modo (JOG, MDI, AUTO, EDIT, REF), las etapas del interruptor de anulación de velocidad de alimentación (cada posición es una entrada separada), las etapas de anulación de velocidad del husillo, el botón de inicio del ciclo, el botón de retención de alimentación,contacto de la cadena de frenado de emergencia, contactos del selector de eje MPG de la rueda de mano, selector de aumento de la rueda de mano, interruptor de llave de protección de memoria, interruptor de parada opcional, interruptor de bloque único, interruptor de funcionamiento en seco, bloqueo de la máquina, bloqueo del eje Z,teclas de función específicas de la máquina, y reconocimiento de alarma.

56 salidas digitales al panel del operador:Las luces indicadoras de modo (que muestran el modo activo de corriente), el indicador activo del ciclo, el indicador activo de retención de alimentación, el indicador de alarma, el indicador de funcionamiento del husillo, el indicador de preparación de la máquina, el indicador de protección del programa,y todas las demás lámparas de panel, LED o controladores de zumbido que proporcionan retroalimentación visual o auditiva al operador.

Escenarios de aplicación

Falla de entrada y salida del panel del operador CNC:Una máquina CNC FANUC presenta fallas intermitentes en la respuesta del panel, la selección del modo deja de funcionar, las luces indicadoras se comportan erráticamente o el inicio del ciclo deja de responder.El A20B-2002-0470 se identifica como el falloEl reemplazo del panel restaura la funcionalidad completa del panel.

Renovación del panel del operador:Un centro de mecanizado CNC se somete a una renovación completa del sistema de control.Se sustituye el A20B-2002-0470 para restablecer la fiabilidad de la unidad de conexión del panel del operador junto con otras renovaciones del tablero de control.

Preguntas frecuentes

P1: ¿Puede el A20B-2002-0470 servir como placa de E/S de la máquina además de la conexión del panel del operador?

El A20B-2002-0470 se describe específicamente como un "PCB de I/O de la unidad de conexión del panel del operador" su asignación de señal (72/56) se corresponde con las señales del panel del operador.bloqueo de eje), se utilizan placas de E/S de máquina separadas (como el tipo A16B-2203-0110 C7 para sistemas de era 0-C).La unidad de conexión del panel y las placas de E / S de la máquina generalmente se conectan a diferentes direcciones de nodos de enlace de E / S en la configuración PMC de CNC.

P2: ¿La sustitución de la A20B-2002-0470 afecta al programa PMC?

No. El programa PMC se dirige a las señales de la placa mediante la dirección de enlace de E/S, no mediante la identidad de la placa.Reemplazar el A20B-2002-0470 con un reemplazo de configuración idéntica en la misma dirección de enlace de E/S restaura toda la comunicación del panel del operador sin cambios en el programa PMC.

P3: ¿Qué sucede con el CNC cuando A20B-2002-0470 falla?

Cuando la placa de conexión del panel del operador falla, el PMC pierde la comunicación con todas las señales del panel.Los interruptores de panel ya no responden La máquina no puede ser operada desde el panel hasta que la placa sea reemplazada.

P4: ¿Es el A20B-2002-0470 específico para una generación CNC específica de FANUC?

La familia de placas de conexión de panel de operador A20B-2002 abarca múltiples generaciones de FANUC CNC que utilizan unidades de panel de operador conectadas a I/O Link.Confirme a partir de la documentación de cableado de la máquina específica en qué modelo de generación y control CNC está instalado el A20B-2002-0470La capacidad 72/56 DI/DO se corresponde con el número de señales del panel del operador.

P5: ¿Cuál es la diferencia entre el 72/56 A20B-2002-0470 y una placa de E/S más grande como el 96/64 A16B-2203-0881?

El A16B-2203-0881 (96/64 DI/DO) es una placa de E/S de la máquina que conecta el PMC a los dispositivos de campo mecánico de la máquina conmutadores de límite, solenoides, sensores en toda la máquina.El A20B-2002-0470 (72/56) es una unidad de conexión del panel del operador específicamente para los interruptores del panel del operadorEn el caso de las máquinas de control automático, las direcciones de enlace de E/S diferentes, las conexiones de cableado diferentes, las funciones funcionales diferentes, se complementan entre sí en el mismo sistema CNC.
