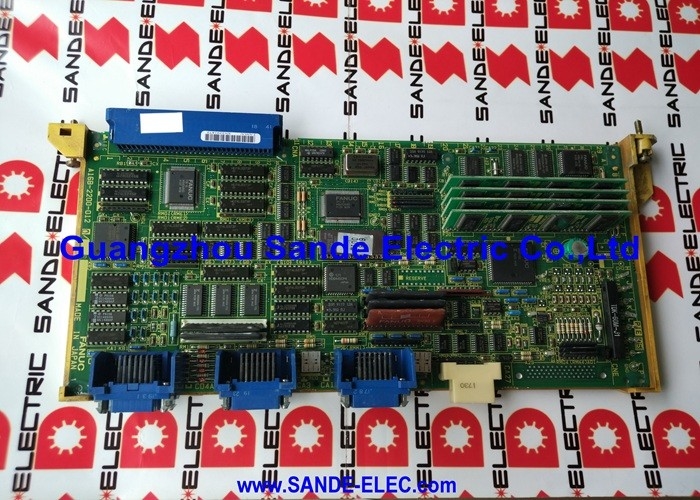

FANUC A16B-3200-0490 | Placa base de CPU principal — Placa maestra de CNC serie 0i-B, familia A16B-3200, PMC-SB7, control multieje, arquitectura de módulo enchufable, Japón

Descripción general

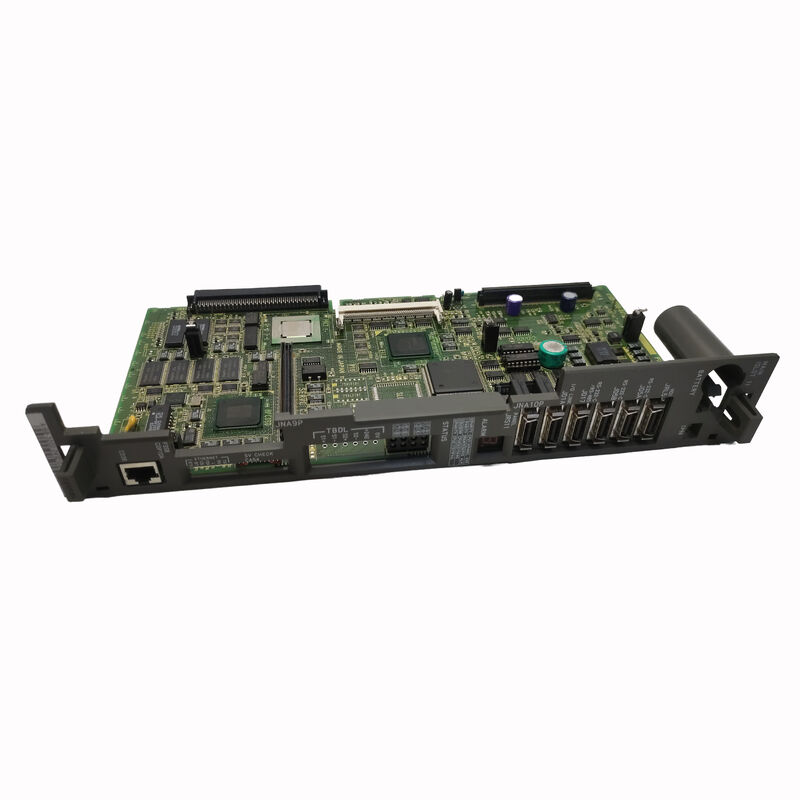

La FANUC A16B-3200-0490 es la placa principal de CPU — la placa maestra — para el control CNC serie i de FANUC. En la arquitectura física de un sistema CNC FANUC, esta es la placa central a la que todo lo demás en el armario de control se conecta o depende.

Los amplificadores de servo se comunican con esta placa a través del bus de fibra óptica FSSB. La placa de visualización (como la A20B-3300-0091) se conecta a las ranuras de esta placa. La lógica PMC (el programa PLC de la máquina) se ejecuta en el procesador montado en esta placa.

Las teclas MDI del panel del operador envían sus señales a esta placa. En resumen: la A16B-3200-0490 es el centro neurálgico del CNC.

Comprender la familia A16B-3200 requiere comprender el sistema de módulos enchufables de la placa.

La placa genérica A16B-3200-0490, sin sus módulos SMD, contiene el procesador, los conectores del bus de fondo, los circuitos de la fuente de alimentación, la matriz de LED de diagnóstico y el hardware fijo.

Lo que hace que la placa sea específica para una máquina es el conjunto de módulos SMD enchufados en ella:

Módulos FROM (Flash ROM) almacenan el software del sistema CNC — el sistema operativo FANUC, el firmware de control de movimiento y cualquier opción de software (opción gráfica, opción DNC, compilación de lógica PMC, etc.) comprada por el fabricante de la máquina herramienta.

Sin los módulos FROM correctos, la placa no tiene sistema operativo y no puede iniciarse.

Módulos SRAM almacenan datos con respaldo de batería que cambian durante la operación de la máquina — parámetros CNC (valores de holgura, ganancias de servo, límites de eje, velocidades de avance), programas de pieza, tablas de compensación de herramientas, datos PMC y compensaciones de coordenadas de trabajo.

La SRAM es el almacén de datos más valioso de la máquina porque contiene la configuración acumulada de puesta en marcha y producción que hace que la máquina funcione correctamente. La vida útil de la batería de SRAM es típicamente de 2 a 5 años.

Módulos DRAM proporcionan memoria de trabajo para la ejecución de programas — el espacio de trabajo activo del CNC durante la operación.

Especificaciones clave

La familia A16B-3200 — Variantes de placa y sus generaciones

La serie A16B-3200 abarca múltiples generaciones de CNC FANUC, y cada generación y subserie tiene un sufijo específico de los últimos cuatro dígitos.

El -0490 sitúa esta placa en la generación 0i-B, estrechamente relacionada con la -0491 (que está confirmada como la placa principal 0i-TB que ejecuta PMC-SB7). Tanto la -0490 como la -0491 son miembros de la misma generación de diseño — comparten la misma arquitectura fundamental, aceptan el mismo tipo de módulos SMD y ejecutan la lógica de máquina PMC-SB7.

Las generaciones anteriores de la familia A16B-3200 (como la -0190 para la serie 16C, la -0090 para la 16B) son mecánicamente similares pero no son compatibles con el software.

Los módulos SMD de una placa 16C no pueden funcionar en una placa 0i-B, y viceversa. La verificación del número de pieza contra la máquina específica y la serie CNC es esencial antes de solicitar cualquier variante de A16B-3200.

Por qué falla la placa base de la CPU principal — Y cómo saber si lo ha hecho

Las fallas de la placa base de la CPU principal se encuentran entre los modos de falla menos comunes en los sistemas CNC FANUC — están diseñadas para una larga vida útil, y la mayoría de las máquinas experimentan muchas fallas en la placa de control del husillo, la placa de control del servo y la fuente de alimentación antes de que la placa principal falle.

Cuando la placa principal falla, los síntomas suelen ser distintivos:

Fallo completo al arrancar: El CNC se enciende, los ventiladores de refrigeración funcionan, los amplificadores de servo se inicializan, pero la pantalla del panel del operador permanece en blanco y no es posible ningún movimiento del eje.

El control parece muerto.

Este síntoma también ocurre con la corrupción del módulo FROM o la falla de la batería SRAM, por lo que el diagnóstico sistemático es importante.

Fallos intermitentes del control: Las alarmas aleatorias que aparecen a intervalos impredecibles, especialmente aquellas que desaparecen después de un ciclo de alimentación, pueden indicar un componente marginal en la placa principal — típicamente un condensador electrolítico defectuoso o un circuito integrado estresado por el calor al límite de su especificación operativa.

Alarma de batería SRAM con pérdida de datos: Si la batería SRAM se agota y se pierden datos, la placa no está defectuosa — pero el módulo SRAM y la batería necesitan ser reemplazados y los datos deben ser recargados desde una copia de seguridad.

Este es el escenario más común que se confunde con una falla de la placa.

Fallo después de un evento específico: Un rayo, una sobretensión o un evento de sobrecorriente grave en el armario eléctrico de la máquina pueden dañar la placa principal de forma irreparable.

En estos casos, la falla de la placa es segura y el reemplazo sin reparación es el camino apropiado.

Reemplazo de la A16B-3200-0490 — Qué se debe preparar

El reemplazo de la placa principal es un evento de mantenimiento importante — toca los datos y la configuración más críticos de la máquina. Lo siguiente debe estar en mano antes de reemplazar la placa:

Todos los parámetros CNC respaldados en una fuente externa (tarjeta de memoria, RS-232, Ethernet si está disponible).

El programa de lógica PMC respaldado por separado.

Todos los programas de pieza respaldados. Datos de compensación de herramientas y de trabajo registrados o respaldados. Identificación del módulo SRAM y FROM confirmada (números de pieza del módulo, versión del firmware en el FROM).

Al instalar la placa de reemplazo: transfiera los módulos FROM y SRAM originales de la placa vieja a la placa nueva (si los módulos están funcionales).

Si el módulo FROM está corrupto (impide el arranque), se requieren nuevos módulos FROM cargados con el software del sistema correcto del fabricante de la máquina herramienta o del servicio técnico de FANUC.

Recargue todos los parámetros desde la copia de seguridad después del arranque. Verifique el movimiento del eje, la operación del husillo y la función PMC antes de devolver la máquina a producción.

Preguntas frecuentes

P1: ¿Se puede transferir el módulo SRAM de la placa defectuosa a la A16B-3200-0490 de reemplazo para restaurar todos los datos de la máquina?

Sí, si el módulo SRAM en sí mismo no está dañado. Si la placa original falló debido a una falla localizada (procesador defectuoso, sección de fuente de alimentación dañada) mientras el módulo SRAM permanecía eléctricamente intacto, la transferencia de la SRAM a la placa de reemplazo restaura todos los parámetros, programas de pieza, compensaciones y datos PMC en un solo paso.

Encienda la placa de reemplazo con los módulos SRAM y FROM transferidos, y la máquina debería arrancar con la configuración original.

Si la batería SRAM se agotó antes o durante la falla de la placa, es posible que se hayan perdido datos — la copia de seguridad se vuelve esencial.

P2: El CNC muestra "ALARM SYSTEM 911" o "920" después de un reemplazo de placa. ¿Qué significan?

La alarma 911 (error de paridad DRAM) y 920 (error de paridad SRAM) indican fallas de memoria.

Después de un reemplazo de la placa principal, estas suelen aparecer si: el módulo DRAM no está completamente asentado en su ranura (vuelva a asentarlo firmemente); la batería del módulo SRAM está agotada y los datos están corruptos (reemplace la batería, recargue desde la copia de seguridad); o hay una falla de hardware genuina del módulo DRAM/SRAM (pruebe con un módulo conocido en buen estado).

Estas alarmas no indican necesariamente una placa de reemplazo defectuosa — indican un problema del sistema de memoria que a menudo se resuelve con el correcto asentamiento del módulo y la recarga de datos.

P3: ¿Cuántos ejes puede controlar la A16B-3200-0490, y esto está determinado por la placa o por el software?

La placa física proporciona las conexiones del bus de fondo para los módulos de control de ejes, pero el número de ejes habilitados está determinado por el registro de la opción de software en el módulo FROM — no por el hardware de la placa.

Una A16B-3200-0490 con la opción de eje apropiada registrada puede controlar hasta el máximo soportado por esa generación de CNC (típicamente 4 ejes para la serie 0i).

Agregar un eje a una máquina existente requiere activar la opción de expansión de eje en el software del sistema, no reemplazar la placa principal.

P4: ¿Es la A16B-3200-0490 reparable a nivel de placa, o el reemplazo directo es la única opción?

La reparación a nivel de placa es posible a través de centros de reparación especializados de FANUC. Los elementos de reparación comunes en las placas principales A16B-3200 incluyen: reemplazo de condensadores electrolíticos (la falla más frecuente relacionada con la edad), reemplazo de circuitos integrados individuales dañados por ESD o sobretensión, reparación del soporte de la batería y reacondicionamiento de conectores.

La reparación es rentable cuando la falla de la placa es una falla de componente localizada en lugar de un daño generalizado de la PCB (pistas quemadas, sustrato agrietado) por un evento eléctrico severo.

Un centro de reparación de buena reputación probará la placa en un banco de pruebas FANUC después de la reparación, confirmando la funcionalidad completa antes de la devolución.

P5: ¿Qué es la batería SRAM en la placa principal y con qué frecuencia debe reemplazarse?

La batería SRAM es una celda de litio (típicamente una pila de botón de 3V o una AA de litio, dependiendo de la configuración del soporte de batería en la variante de placa específica) que mantiene la alimentación del módulo SRAM cuando la máquina está apagada, preservando todos los datos almacenados.

FANUC especifica un intervalo de reemplazo de aproximadamente 1 año, aunque en la práctica muchas baterías duran de 2 a 5 años a temperatura ambiente antes de que el voltaje caiga por debajo del nivel mínimo de mantenimiento de la SRAM.

El CNC genera una alarma de batería baja (típicamente ALM 7001 o similar) cuando el voltaje cae por debajo del umbral de advertencia — esta alarma debe atenderse de inmediato, ya que la pérdida de datos ocurre cuando la batería llega a cero.

El reemplazo de la batería debe realizarse con la máquina encendida (para que la SRAM reciba energía durante el cambio) para evitar la pérdida de datos durante el procedimiento.
