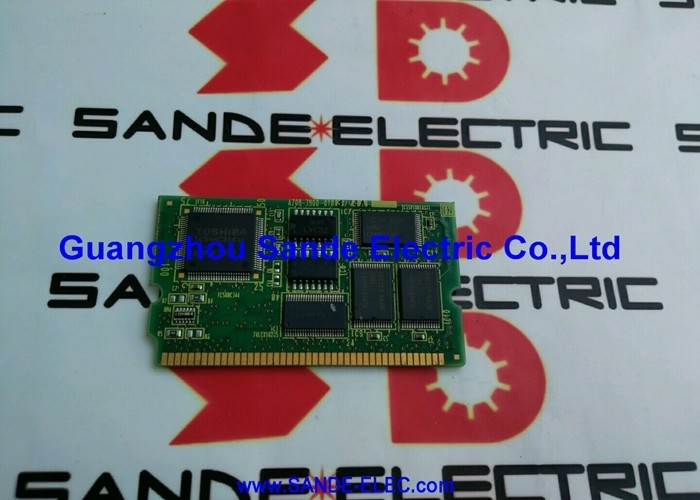

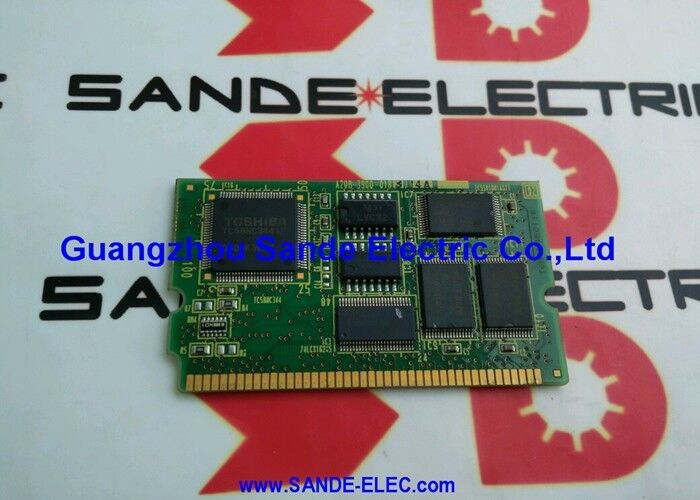

A20B-3900-0183 FANUC Placa de circuitos A2OB-39OO-O183 A20B39000183

FANUC A20B-3900-0183 | Módulo de memoria SRAM de 32 MB DE + 512 K — Serie 16i / 18i / 21i Modelo B CNC

Dos funciones de memoria en un módulo

La A20B-3900-0183 es ​​una placa secundaria enchufable que combina dos tipos de memoria distintos en un módulo y cumple diferentes funciones dentro del control CNC de la serie i de FANUC:

32 MB DESDE (Flash ROM):Almacenamiento no volátil para el software operativo CNC, el programa de escalera PMC, los datos del programa de pieza y los archivos de parámetros de servo. Los contenidos FROM persisten sin energía de la batería. Cuando se inicia el CNC, el software del sistema se carga desde FROM a la RAM de trabajo. FROM debe recargarse después del reemplazo del módulo usando el paquete de software correcto para el modelo de CNC instalado y la configuración de opciones.

SRAM de 512K (respaldada por batería):Contiene parámetros de la máquina, datos de compensación de herramientas, compensaciones de coordenadas de trabajo y otros datos operativos en tiempo real que deben sobrevivir a los ciclos de energía. SRAM requiere energía de batería de respaldo continua para conservar su contenido. La batería de respaldo está en la placa principal del CNC o en un soporte de batería adyacente, no en este módulo de memoria en sí. Una batería agotada provoca la pérdida de datos de la SRAM; Siempre verifique el estado de la batería antes de retirar o reemplazar este módulo.

Especificaciones clave

Modelo B: no es lo mismo que el modelo A

Dentro de la familia FANUC 16i/18i/21i, el Modelo A y el Modelo B utilizan diferentes especificaciones de módulo de memoria. El A20B-3900-0183 con 512K SRAM es la variante del Modelo B. El A20B-3900-0163, que lleva 1 MB de SRAM, normalmente se asocia con la generación del Modelo A. La instalación de un módulo con la capacidad SRAM o la versión FROM incorrectas para el modelo de CNC instalado no podrá inicializarse o producirá errores de compatibilidad.

Confirme la letra del modelo de CNC instalado (Modelo A o Modelo B) en la pantalla de información del sistema del CNC antes de realizar el pedido. Confirme el número de pieza del módulo instalado en la etiqueta de la PCB, no solo en la documentación, ya que los módulos se pueden cambiar en campo durante un servicio anterior.

Notas sobre el procedimiento de reemplazo

Los contenidos FROM no se conservan automáticamente cuando se retira el módulo; haga una copia de seguridad de todos los datos FROM antes de retirarlos si la configuración del software se ha modificado desde el estado de fábrica. Los datos de SRAM se conservan mientras la batería de respaldo permanezca en buen estado durante el intercambio; cambie el módulo mientras el CNC está encendido si el procedimiento lo permite, o asegúrese de que exista una copia de seguridad nueva antes de comenzar. Después de instalar el reemplazo, vuelva a cargar DESDE el software y restaure los datos de SRAM desde la copia de seguridad antes de ejecutar la producción.

Preguntas frecuentes

P1: ¿La batería de respaldo se encuentra dentro del módulo A20B-3900-0183?

No. La batería de respaldo SRAM está ubicada en la placa principal del CNC o en un soporte de batería cerca de la placa principal, no dentro de este módulo de memoria. Quitar este módulo no afecta la batería. Sin embargo, si la batería se agota antes o durante el cambio, se perderán los datos de SRAM (parámetros, compensaciones). Verifique el estado de la batería antes de comenzar cualquier reemplazo del módulo de memoria.

P2: ¿Qué datos se deben recargar después de reemplazar A20B-3900-0183?

El contenido FROM (software operativo CNC, escalera PMC, archivos de parámetros) debe recargarse desde la copia de seguridad. Los datos SRAM (parámetros de la máquina, herramientas y compensaciones de trabajo) deben restaurarse desde la copia de seguridad si no se conservaron durante el intercambio. Es esencial realizar una copia de seguridad completa de la máquina que cubra los datos FROM y SRAM antes de reemplazar cualquier módulo de memoria.

P3: ¿Puede el A20B-3900-0183 (512K SRAM) sustituir al A20B-3900-0163 (1 MB SRAM)?

No. Las diferentes capacidades de SRAM sirven para diferentes generaciones de modelos CNC con diferentes tamaños de tablas de parámetros. La instalación de un módulo con SRAM insuficiente provoca errores de almacenamiento de parámetros. La instalación de un módulo de SRAM superior en un sistema que no lo requiere también puede producir problemas de compatibilidad. Siempre haga coincidir el número de pieza exacto con el modelo de CNC instalado.

P4: El CNC muestra un error de suma de comprobación DESDE después del encendido. ¿Está defectuoso el módulo de memoria?

Un error de suma de comprobación FROM suele indicar que el contenido FROM estaba dañado, ya sea por una interrupción del suministro eléctrico durante una operación de escritura o por el deterioro del chip flash. Intente recargar el software FROM desde una copia de seguridad limpia. Si el error persiste después de la recarga, la memoria flash del módulo se ha degradado y es necesario reemplazar el módulo.

P5: El CNC muestra una alarma de memoria (error de paridad SRAM o similar) al arrancar. ¿Es este el módulo de memoria?

Un error de paridad en SRAM puede indicar una batería de respaldo agotada (lo que provoca corrupción de datos durante el apagado) o un chip SRAM defectuoso. Primero verifique y reemplace la batería de respaldo; si el error desaparece después del reemplazo de la batería y la restauración de los datos SRAM, la causa fue la batería. Si el error persiste con una batería en buen estado confirmada y datos recargados, la SRAM en el módulo ha fallado y es necesario reemplazar el módulo.
