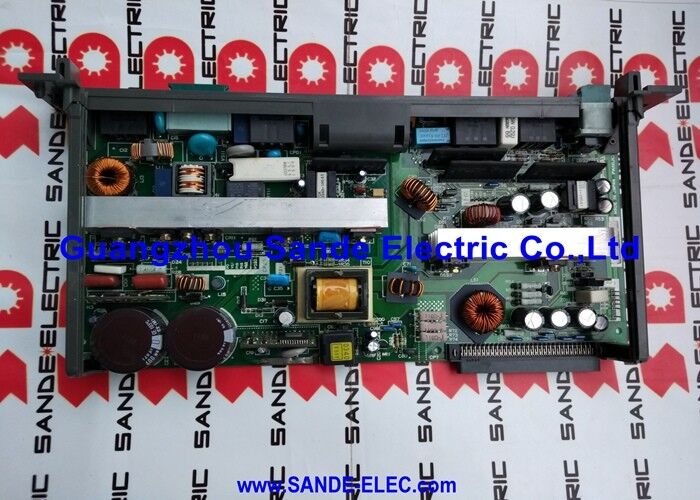

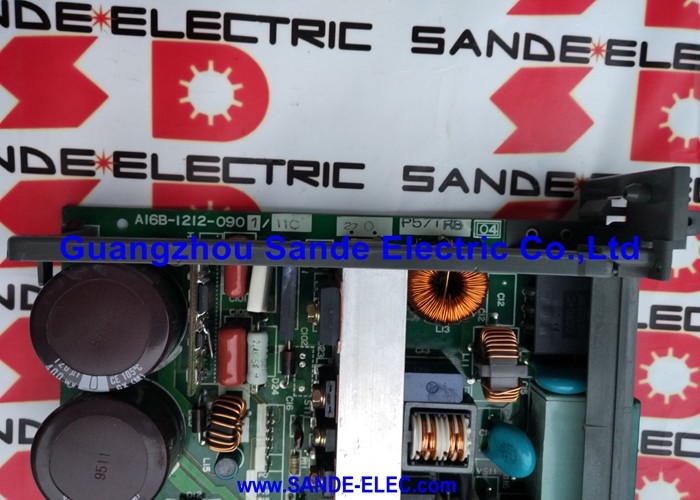

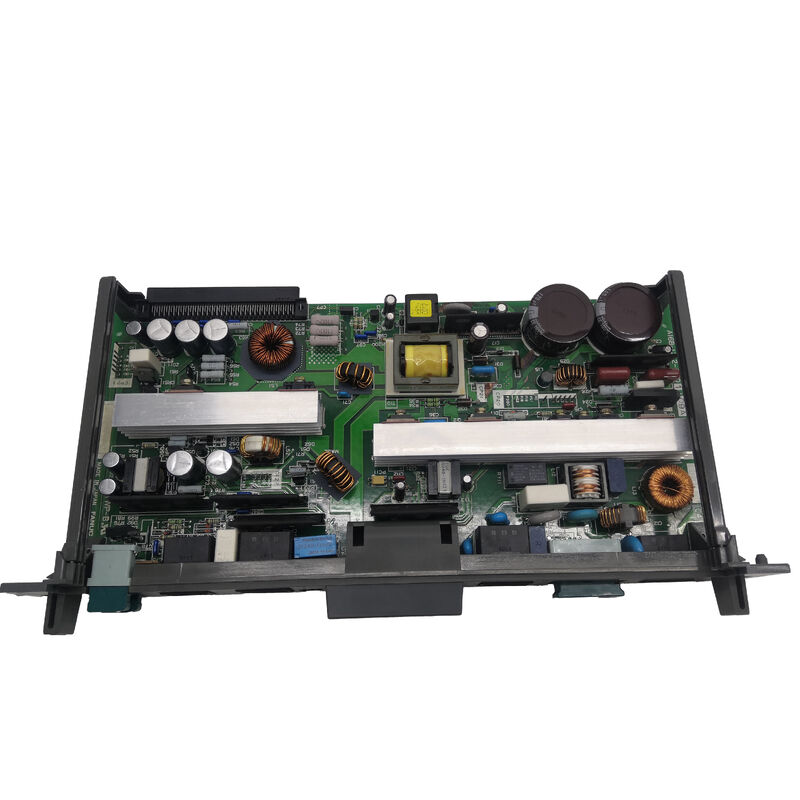

Fuente de alimentación Fanuc PCB de control de unidad Placa de circuito CNC A16B-1212-0901

FANUC A16B-1212-0901 | Fuente de alimentación A1 (tipo C1) — Bastidor principal CNC Serie 16/18 / 200 V / 0,91 kg

La fuente de alimentación A1: qué alimenta y por qué es importante la batería interna

El A16B-1212-0901 es la fuente de alimentación A1 tipo C1 que encaja en el bastidor principal de 2 ranuras de los controles CNC FANUC series 16 y 18, el formato de control compacto utilizado en tornos, centros de mecanizado y electroerosionadores construidos en torno a estas generaciones de controladores. Se ubica en el bastidor adyacente a la placa principal de la CPU y a la placa de E/S, y alimenta todas las placas de ese bastidor.

Esta fuente de alimentación tiene una unidad I/P incorporada: un circuito de relé de alimentación de entrada integrado que gestiona la secuencia de encendido y apagado del CNC. El enclavamiento del relé entre el circuito externo de parada de emergencia y la lógica de encendido interna del CNC pasa a través de esta unidad.

La batería de respaldo está físicamente dentro de esta fuente de alimentación.— no en la placa principal de la CPU. Esa batería mantiene los datos SRAM en la placa principal de la CPU (parámetros del CNC, programas, compensaciones de herramientas) siempre que el CNC está apagado. Esto tiene una consecuencia directa para el reemplazo: si el A16B-1212-0901 se retira del bastidor durante más de 30 minutos aproximadamente, la batería ya no puede suministrar la SRAM de la placa de la CPU y se pueden perder los datos almacenados. Mantenga la unidad original instalada hasta que el reemplazo esté listo para ser instalado. Si el suministro de energía ha estado cortado por un período prolongado antes de su llegada, verifique que los datos del CNC aún estén intactos a partir de una copia de seguridad actual antes de arrancar la máquina.

Especificaciones clave

Indicación de fallas y ubicación de fusibles

Dos LED en la parte frontal de la fuente de alimentación proporcionan el estado inmediato:

PIL (verde):Se ilumina cuando hay alimentación de entrada de CA en CP1. Si PIL está apagado con la máquina encendida, verifique el suministro de CA entrante y el fusible en F1 (fusible de entrada de 200 VCA: Daito GP75).

LED rojo:Se ilumina cuando la fuente de alimentación detecta una falla interna. Este LED encendido con PIL también indica que la fuente de alimentación está recibiendo CA pero tiene una falla interna: la fuente de alimentación requiere reemplazo o reparación.

Fusibles adicionales protegen la salida CRT/LCD de 9" (F3) y la alimentación de la unidad de E/S (F4). La batería utilizada en esta fuente de alimentación es A98L-0031-0012; no se incluye con la unidad y se debe pedir por separado si la batería existente está agotada.

Preguntas frecuentes

P1: ¿Por qué el A16B-1212-0901 original debe permanecer instalado hasta que llegue el reemplazo?

La batería de respaldo SRAM está físicamente dentro de esta fuente de alimentación. Suministra continuamente la SRAM de la placa principal de la CPU a través de la conexión del backplane. Al retirar la fuente de alimentación se corta la energía de la batería a la SRAM, y los parámetros del CNC y los datos del programa se pueden perder en 30 minutos. Mantenga el original instalado hasta que esté listo para instalar inmediatamente el reemplazo.

P2: El LED verde de PIL está apagado y el CNC no se enciende. ¿La fuente de alimentación está defectuosa?

PIL apagado significa que no hay alimentación de CA en la entrada de la fuente de alimentación. Antes de asumir una fuente de alimentación defectuosa, verifique el voltaje de CA entrante en CP1 con un medidor. Verifique el fusible de entrada F1 (Daito GP75). Si hay voltaje de CA y el fusible está intacto pero el PIL permanece apagado, el circuito de entrada de la fuente de alimentación ha fallado y la unidad requiere reparación o reemplazo.

P3: ¿Qué controles FANUC son compatibles con el A16B-1212-0901?

La unidad se adapta a los controles FANUC Series 16 y 18 de primera generación en las variantes de modelo A y B: 16-MA, 16-MB, 16-TA, 16-TB, 16-W, 18-MA, 18-MB, 18-TA, 18-TB, 18-MC y 18-TC. Algunos controladores de robots RJ también utilizan esta fuente de alimentación. Se adapta a configuraciones de bastidor compacto de 2 ranuras, no a los bastidores de múltiples ranuras más grandes utilizados por configuraciones CNC de mayor capacidad.

P4: ¿Qué batería utiliza el A16B-1212-0901 y con qué frecuencia se debe reemplazar?

El número de pieza de la batería es A98L-0031-0012 y no se incluye con la fuente de alimentación. FANUC normalmente recomienda el reemplazo cada 2 o 3 años o cuando aparece la alarma de batería en el CNC. Reemplace la batería con el CNC encendido si es posible para evitar la pérdida de datos de SRAM; la batería se puede cambiar en caliente cuando está encendida.

P5: ¿Se puede reparar el A16B-1212-0901 o es necesario reemplazarlo?

La reparación está ampliamente disponible a través de los especialistas en reparación de fuentes de alimentación CNC de FANUC. Los puntos de falla comunes incluyen los capacitores del filtro de salida de CC, los componentes de la etapa rectificadora y el relé en la unidad I/P. Una unidad reparada por un especialista con verificación de prueba de carga completa en un control FANUC 16/18 en funcionamiento es una alternativa confiable y económica a la obtención de un reemplazo.
