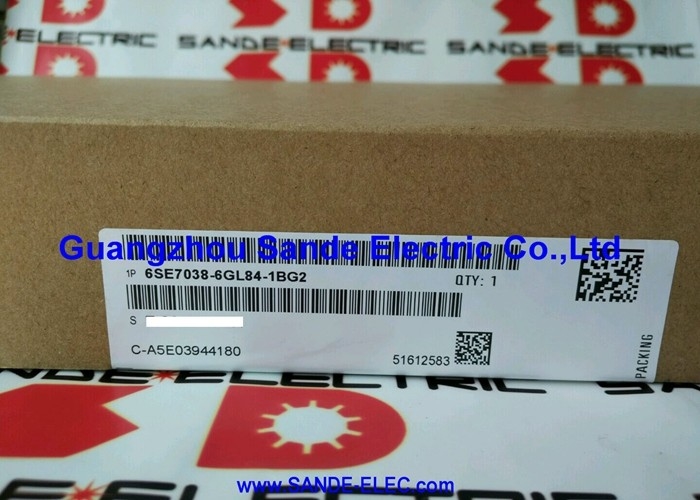

6SE7038-6GL84-1BG2 | Placa de interfaz de inversor Siemens SIMOVERT Masterdrives IVI — Fibra óptica / 380–690 V 3 CA / 0,2 kg

IVI — Interfaz de tensión del inversor en la arquitectura MASTERDRIVES

El 6SE7038-6GL84-1BG2 es una placa IVI (Interfaz de tensión del inversor), un tipo de módulo definido dentro de la arquitectura interna de SIMOVERT MASTERDRIVES. En el sistema MASTERDRIVES, el IVI proporciona la capa de interfaz de señal entre la unidad de control del variador y la etapa de potencia (hardware inversor/convertidor):

Distribución de comandos de puerta:El IVI recibe comandos de conmutación PWM de la unidad de control MASTERDRIVES y los enruta a los IGBT apropiados o a las placas de controlador de puerta de tiristores (módulos IGD), distribuyendo los comandos de disparo a los semiconductores de potencia.

Enrutamiento de retroalimentación de voltaje:El IVI recoge las señales de realimentación de la tensión del bus CC y de la tensión de alimentación CA de la etapa de potencia y las presenta a la unidad de control en el formato de señal estandarizado requerido por el firmware de regulación MASTERDRIVES.

Aislamiento de fibra óptica:El 6SE7038-6GL84-1BG2 utiliza enlaces de comunicación de fibra óptica, transmitiendo los comandos de la puerta y las señales de retroalimentación como pulsos de luz a través de cables de fibra óptica en lugar de señales eléctricas. Esto proporciona aislamiento galvánico entre la electrónica de control y la etapa de potencia de alto voltaje y garantiza inmunidad EMC contra el ruido de conmutación generado por los transistores IGBT de alta potencia en la clase de accionamiento 6SE7038-6GL84.

Especificaciones clave

Cobertura de voltaje múltiple: 380 V a 690 V

Se confirma el uso de la placa IVI 6SE7038-6GL84-1BG2 en tres clases de voltaje:

380–460 VCA:El rango de tensión industrial estándar de Europa y América del Norte, que sirve a la mayoría de las instalaciones de MASTERDRIVES.

500–575 VCA:El rango de voltaje medio cubre los sistemas de suministro norteamericanos y algunos industriales en voltajes elevados, y los estándares de suministro escandinavos (500 V) y algunos internacionales.

660–690 VCA:La gama industrial de alto voltaje, que sirve a instalaciones europeas donde el suministro de CA de 660 V o 690 V reduce las pérdidas de distribución para variadores de alta potencia, comunes en grandes plantas industriales y aplicaciones marinas/marinas.

Un único tipo de placa IVI que cubre las tres clases de voltaje simplifica el inventario de repuestos para instalaciones multivoltaje.

Escenarios de aplicación

Fallo en placa IVI en chasis MASTERDRIVES grandes:Una instalación de MASTERDRIVES 6SE7038-6GL84 desarrolla fallas de comunicación en el accionamiento de la puerta: los enlaces de fibra óptica IVI muestran errores. Después de verificar los cables de fibra, se identifica 6SE7038-6GL84-1BG2 como falla de la placa. El reemplazo restaura el enrutamiento y la retroalimentación correctos del comando de puerta.

Mantenimiento MASTERDRIVES previsto:Una instalación que opera unidades de chasis 6SE7038-6GL84 tiene un 6SE7038-6GL84-1BG2 de repuesto para una rápida recuperación de fallas, evitando tiempos de inactividad prolongados en una unidad de producción grande.

Preguntas frecuentes

P1: ¿Cuál es la función de la comunicación por fibra óptica en 6SE7038-6GL84-1BG2?

Los enlaces de fibra óptica reemplazan las rutas de señal de cobre que de otro modo transmitirían comandos de puerta y retroalimentación entre la electrónica de control y la etapa de potencia. En los variadores de clase 6SE7038, la conmutación IGBT de alta potencia genera transitorios de voltaje (dV/dt) que acoplarían una interferencia significativa en los cables de señal de cobre, lo que podría corromper los comandos de puerta o las señales de retroalimentación. Los cables de fibra óptica transportan pulsos de luz, no señales eléctricas, por lo que son inmunes a esta interferencia electromagnética. Los enlaces de fibra óptica también proporcionan un aislamiento galvánico completo entre la electrónica de control de bajo voltaje y el bus de CC de alto voltaje.

P2: ¿6SE7038-6GL84-1BG2 reemplaza la variante IVI BG0 (6SE7038-6GL84-1BG0)?

BG0 y BG2 son variantes diferentes de IVI para la misma serie de unidades 6SE7038-6GL84. Que BG2 pueda reemplazar a BG0 depende de si existen diferencias de hardware o firmware entre las variantes que afecten la compatibilidad. Confirme en la documentación de repuestos de SIMOVERT MASTERDRIVES aplicable antes de realizar la sustitución. Siempre haga coincidir el número de pieza de la variante instalada cuando solicite un reemplazo directo.

P3: ¿Qué alarmas MASTERDRIVES indican un fallo IVI 6SE7038-6GL84-1BG2?

Las fallas de la placa IVI producen códigos de alarma relacionados con errores de comunicación de fibra óptica entre la unidad de control y la etapa de potencia; generalmente, las alarmas de hardware que aparecen en el variador permiten indicar la pérdida del comando de la puerta o la señal de retroalimentación en uno o más canales de fibra. Estos difieren de las fallas de la etapa de potencia (que generan alarmas de sobrecorriente o voltaje del bus) y fallas de la unidad de control (que generan alarmas de software o parámetros). Verifique que los cables y conectores de fibra óptica estén intactos antes de condenar la placa IVI.

P4: ¿Qué precauciones se aplican al reemplazar 6SE7038-6GL84-1BG2?

Aislar y bloquear el suministro de red al chasis MASTERDRIVES. Los variadores de clase 6SE7038 tienen condensadores de bus de CC grandes que retienen voltaje peligroso después del aislamiento de la red eléctrica; siga el procedimiento de descarga completa del manual de mantenimiento de MASTERDRIVES y verifique que el voltaje del bus de CC esté por debajo de 50 V antes de acceder. La placa IVI pesa 0,2 kg y maneja solo voltajes de nivel de señal durante la operación, pero está ubicada físicamente dentro del gabinete del variador cerca de componentes de alto voltaje. Manipular con precauciones antiestáticas.

P5: ¿La sustitución de 6SE7038-6GL84-1BG2 afecta a los parámetros del variador MASTERDRIVES?

Los parámetros del variador se almacenan en la unidad de control MASTERDRIVES, no en la placa IVI. Reemplazar la placa IVI no afecta los datos almacenados del motor, los puntos de ajuste de velocidad ni los parámetros del circuito de control. Después de instalar la placa de reemplazo y verificar la conexión de fibra óptica correcta, confirme que la unidad complete la autoprueba y que se restablezca la comunicación de la etapa de potencia antes de volver a habilitar la unidad con carga reducida.
