5136-D N P SST 5136-D N P PLACA DE CIRCUITO

Tarjeta de interfaz DeviceNet 5136-DNP

El tercer modelo es el más ambiguo de los tres porque falta el sufijo en el número que envió. Las listas públicas muestran consistentemente 5136-DNP como una familia de tarjetas de interfaz DeviceNet, con versiones como 5136-DNP-PCI, 5136-DNP-CPCI, 5136-DNP-104, 5136-DNP-ISA, y 5136-DNP-VME-4.

En todas esas variantes, la función compartida es la misma: vincular una computadora anfitriona o plataforma de bus a una red DeviceNet.

Eso hace que la familia 5136-DNP sea diferente de una PCB de control estándar. Es un producto de interfaz de comunicaciones, y el punto clave de selección no es solo el nombre de la familia base, sino el sufijo del formato del bus.

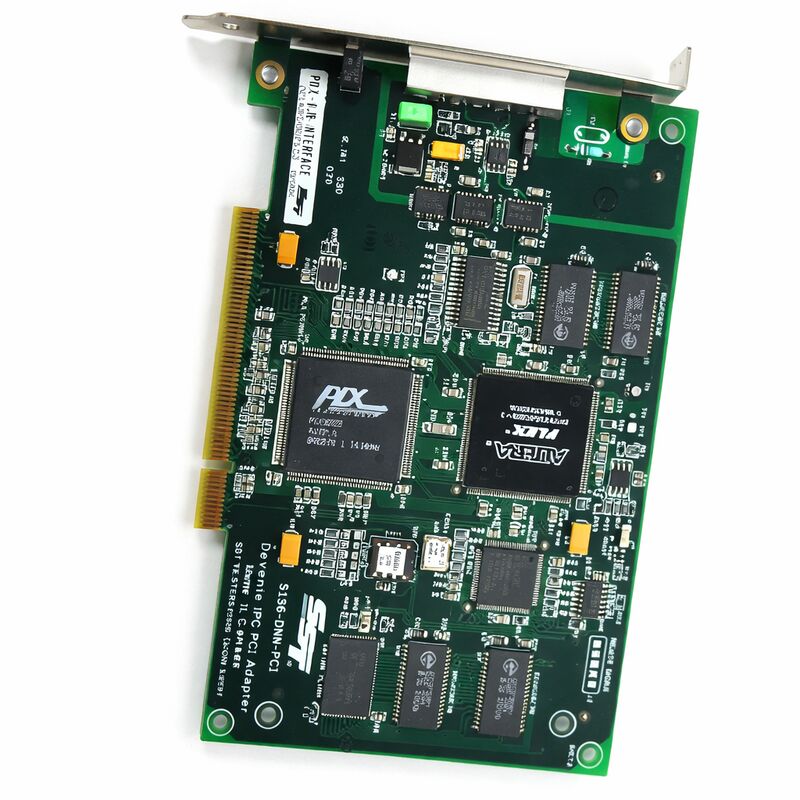

La documentación pública para la versión PCI indica que conecta una computadora con bus PCI a DeviceNet, admite 125, 250 y 500 Kbaud, y ejecuta el protocolo DeviceNet en hardware.

Otras listas públicas muestran la misma familia en formatos CompactPCI, ISA, PC/104 y VME.

Datos de producto confirmados

Áreas de aplicación

La familia 5136-DNP se utiliza dondequiera que una plataforma anfitriona necesite comunicarse con una red DeviceNet. Las listas públicas para las versiones PCI y CompactPCI describen aplicaciones como interfaz de operador y HMI, control basado en PC, y emulación de E/S, lo que hace que esta familia de tarjetas sea una opción práctica para sistemas industriales que necesitan una capa de comunicación de computadora a DeviceNet.

En escenarios de instalación reales, esta familia se utiliza típicamente en proyectos de comunicación de PC industriales, monitoreo de máquinas basado en DeviceNet, integración HMI, y sistemas de control que intercambian datos con dispositivos de campo a través de DeviceNet. La aplicación exacta depende del sufijo, ya que una versión PCI, CompactPCI, ISA, o PC/104 debe coincidir con la plataforma anfitriona que ya está en uso.

Preguntas frecuentes

P1. ¿Qué tipo de placa es la 5136-DNP?
La 5136-DNP es una familia de tarjetas de interfaz DeviceNet. Las listas públicas identifican múltiples versiones de ella, incluyendo variantes PCI, CompactPCI, PC/104, ISA, y VME, todas centradas en la comunicación DeviceNet.

P2. ¿Qué hace esta tarjeta en el sistema?
Su función es conectar una plataforma anfitriona a una red DeviceNet. Las páginas de producto públicas para las versiones PCI y CompactPCI la describen como una tarjeta que conecta la computadora del bus a DeviceNet, con aplicaciones que incluyen interfaz de operador y HMI, control de PC y emulación de E/S.

P3. ¿Qué se debe verificar al seleccionar una tarjeta 5136-DNP?
Lo primero que hay que confirmar es el sufijo, porque 5136-DNP por sí solo no es suficiente para identificar el formato del bus. Una versión PCI no es intercambiable con una versión CompactPCI, ISA, PC/104 o VME, a pesar de que el nombre de la familia es similar. Después de eso, confirme los requisitos de la red DeviceNet de destino y la plataforma anfitriona donde está instalada la tarjeta.

P4. ¿Cómo se deben interpretar las especificaciones clave?
Para la versión PCI, las listas públicas muestran 33 MHz, PCI de 32 bits, un microprocesador AM186EM de 40 MHz, 256K de RAM, 256K de RAM compartida, y soporte para velocidades DeviceNet de 125, 250 y 500 Kbaud. Estas cifras solo son útiles si la tarjeta instalada es específicamente la versión 5136-DNP-PCI; no deben trasladarse automáticamente a otras variantes de sufijo.

P5. ¿Qué es lo más importante que se debe confirmar antes del reemplazo?
Antes del reemplazo, confirme el sufijo completo en la etiqueta de la placa, el tipo de bus anfitrión, y el rol DeviceNet requerido en el sistema existente. Dentro de esta familia, el error de selección más común es igualar la función DeviceNet mientras se omite el formato físico del bus.
