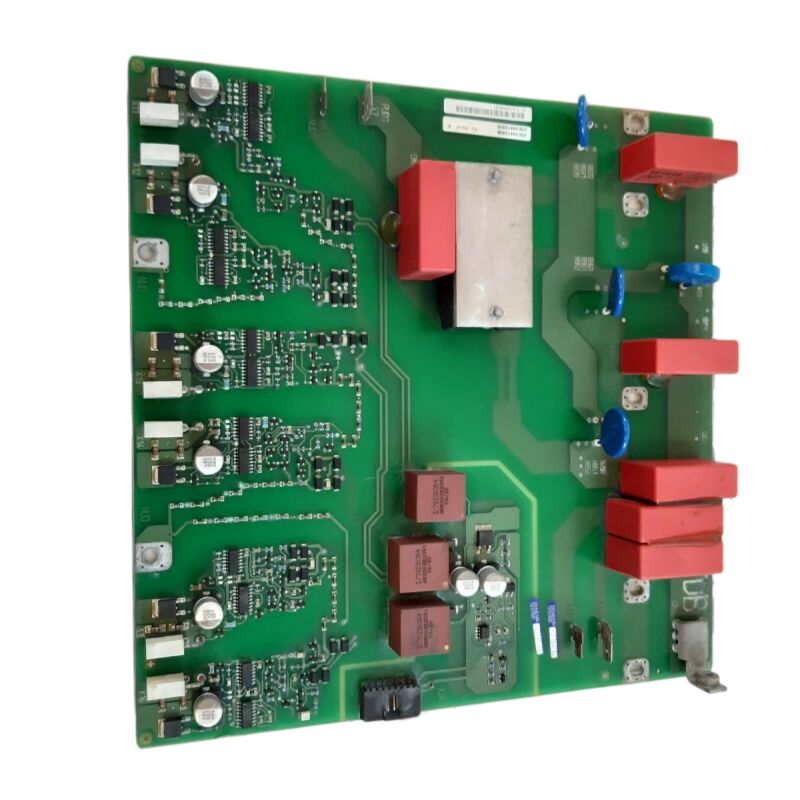

Siemens A5E00412608 | Placa de Disparo/Control de IGBT para Variador MICROMASTER 440 - Sección de Potencia

Número de Pieza: A5E00412608

Referencia Alternativa: A5E00412705

Fabricante: Siemens AG (Alemania)

Tipo de Producto: Placa de Disparo/Control de IGBT para Sección de Potencia de Variador de CA

Familia de Producto: MICROMASTER 440 (MM440)

Peso: ~490 g

Clasificación de Inflamabilidad: UL 94V-0

Estado de Producción: Descontinuado por el Fabricante

País de Origen: Alemania

Descripción General

El A5E00412608 es la placa de disparo, el conjunto de circuito impreso de disparo de IGBT, para el variador de frecuencia variable de CA Siemens MICROMASTER 440. Se sitúa en la interfaz entre la electrónica de control digital del MM440 y los transistores de conmutación físicos en la sección de potencia del inversor del variador.

Su tarea principal es sencilla pero crítica: recibir comandos de modulación por ancho de pulso de la placa de control y traducirlos en pulsos de puerta de temporización precisa que encienden y apagan los transistores IGBT.

Cuando esta placa falla, la etapa de salida del variador se queda en silencio: sin conmutación, sin voltaje al motor, sin movimiento.

El MICROMASTER 440 fue la plataforma de variadores de CA multipropósito de Siemens que cubría de 0.12 kW a 250 kW, y a lo largo de su larga vida de producción se convirtió en uno de los variadores más desplegados en la automatización industrial a nivel mundial.

Cintas transportadoras, centrifugadoras, compresores, líneas de extrusión, equipos de elevación, máquinas de envasado: la lista de aplicaciones es casi tan larga como la lista de industrias que dependían de los variadores MM440.

Muchas de estas instalaciones siguen siendo productivas hoy en día. Mantenerlas en funcionamiento requiere un acceso fiable a los componentes internos del variador como el A5E00412608, por lo que un mercado de repuestos saludable sigue sirviendo a los sitios mucho después de que Siemens descontinuara la pieza.

La referencia alternativa A5E00412705 aparece en placas de la misma generación funcional y se lista comúnmente junto con la A5E00412608 en bases de datos de repuestos.

Ambas referencias abordan la misma posición en la sección de potencia del MM440, aunque confirmar el número específico contra la etiqueta de la placa instalada sigue siendo el paso más seguro antes de realizar un pedido.

Especificaciones Clave

Qué Hace la Placa de Disparo y Por Qué Importa

La sección del inversor del MM440 utiliza un puente IGBT trifásico para convertir el voltaje del enlace de CC del variador en el voltaje de CA controlado que ve el motor. Seis IGBT forman este puente: dos por fase, dispuestos en posiciones de conmutador superior e inferior.

La placa de disparo genera el pulso de puerta para cada uno de estos seis dispositivos.

Estos pulsos de puerta deben tener una temporización precisa. Incluso un pequeño error en la temporización (un pulso de puerta que llega ligeramente temprano o tarde, o que no llega en absoluto) causa problemas inmediatos. El disparo temprano del dispositivo incorrecto crea una condición de 'shoot-through': los conmutadores superior e inferior en una fase conducen simultáneamente, cortocircuitando el enlace de CC y generando una sobrecorriente destructiva.

Los pulsos faltantes dejan una fase del motor sin excitar, creando formas de onda de corriente asimétricas, pulsaciones de par y calentamiento del motor.

El A5E00412608 previene estos resultados. La placa incluye circuitos de detección de desaturación que monitorean cada IGBT durante su estado de encendido.

Si un IGBT no se satura normalmente, lo que indica un flujo de corriente que el dispositivo no puede soportar, la placa actúa antes de que el software de control pueda responder, suprimiendo todos los pulsos de puerta para proteger la sección de potencia. Esta respuesta de hardware opera en microsegundos.

Clasificación de Inflamabilidad UL 94V-0

La clasificación UL 94V-0 del material del sustrato de la placa es la clasificación más alta en la serie de pruebas de llama vertical de UL. Bajo condiciones de prueba, un sustrato UL 94V-0 debe autoextinguirse dentro de los diez segundos de cada una de las cinco aplicaciones de llama, y no debe gotear partículas en ignición.

Esta clasificación confirma que el material de la PCB A5E00412608 no mantiene ni propaga la combustión en caso de una falla interna o una fuente de calor adyacente.

En gabinetes de variadores industriales donde múltiples placas, condensadores y conductores de alta corriente ocupan un espacio cerrado compartido, esta clasificación no es una casilla de verificación, es una propiedad práctica de seguridad contra incendios que limita cómo puede escalar una falla localizada.

Requisitos de Manejo ESD

Los ICs de driver de puerta y los optoacopladores en el A5E00412608 son sensibles a la ESD. Cualquier manipulación fuera de un entorno controlado por ESD (manos desnudas en áreas de componentes, contacto con superficies de plástico o ropa sintética) arriesga daños que pueden no ser inmediatamente visibles pero que acortan la vida útil de la placa o causan un comportamiento de falla intermitente en servicio.

Durante la instalación o extracción, utilice una pulsera con conexión a tierra, trabaje sobre una superficie conductora y transporte la placa en un embalaje metalizado antiestático.

Las mismas precauciones se aplican a la extracción de la placa defectuosa; debe embalarse correctamente para su devolución a una empresa de reparación si se planea una evaluación a nivel de componente.

Preguntas Frecuentes

P1: El MM440 genera la falla F022 (falla a tierra) al dar la orden de marcha, pero el motor y el cableado de salida se han confirmado libres de fallas a tierra mediante pruebas de resistencia de aislamiento. ¿Podría el A5E00412608 estar generando una señal de falla espuria?

F022 puede originarse en la placa de disparo si el circuito de medición de corriente de la placa está produciendo una lectura de corriente diferencial falsa.

Los sensores de corriente de la placa alimentan el algoritmo de detección de fallas a tierra del variador, y un sensor descalibrado o defectuoso genera una firma aparente de falla a tierra incluso en una instalación en buen estado. Verifique las conexiones del sensor de corriente de la placa antes de reemplazarla; un cable de fibra óptica suelto entre la placa de disparo y la placa de control es una causa común de disparos F022 espurios.

P2: La pieza alternativa A5E00412705 está disponible pero la A5E00412608 figura como agotada. ¿Son intercambiables sin ninguna reconfiguración del variador?

A5E00412705 y A5E00412608 son placas estrechamente relacionadas para la misma aplicación MM440. Múltiples proveedores del mercado de repuestos las listan como reemplazos intercambiables. Sin embargo, el historial de producción interna de Siemens a veces incluye revisiones de hardware menores entre piezas con números cercanos.

El paso más seguro es verificar el número de serie y la fecha de producción del variador contra la etiqueta de la placa instalada antes de confirmar la intercambiabilidad.

No se requieren cambios de parámetros del variador al reemplazar una placa de disparo; los parámetros del variador se almacenan en la placa de control.

P3: Después de instalar un reemplazo A5E00412608, el MM440 funciona pero la forma de onda de corriente del motor muestra una ligera asimetría en una fase. ¿Es esto un signo de una placa de reemplazo defectuosa?

Una ligera asimetría inmediatamente después de la instalación de la placa a veces refleja un desplazamiento residual en la medición de corriente en el circuito del sensor de la nueva placa, que se auto-corrige después de que el variador completa su primer ciclo de carga completa.

Si la asimetría persiste más allá de los primeros minutos de operación con carga, verifique las conexiones de fibra óptica entre la placa de disparo y la placa de control; una fibra parcialmente asentada puede introducir un retardo de fase en un canal de disparo de puerta que aparece como asimetría de corriente en la salida del motor.

P4: La placa A5E00412608 tiene marcas de quemadura visibles en el área de disparo de puerta para una posición de IGBT. ¿La causa raíz es la placa o el IGBT?

Las marcas de quemadura en una posición específica de disparo de puerta casi siempre indican que el IGBT correspondiente experimentó una falla que forzó una corriente anormal de regreso a través del circuito de puerta. Esto es casi siempre una señal de que el IGBT falló primero (cortocircuito o ruptura del óxido de puerta) y dañó la placa de disparo como consecuencia.

Antes de instalar una placa de disparo de reemplazo, pruebe el módulo de potencia del IGBT; confirme que las seis posiciones de IGBT muestran una resistencia normal puerta-cátodo y ningún cortocircuito colector-emisor.

Instalar un nuevo A5E00412608 en un variador con un IGBT defectuoso repetirá la falla.

P5: El MM440 con el A5E00412608 está siendo desmantelado. La placa de disparo está en perfecto estado de funcionamiento. ¿Se puede almacenar como repuesto para otro MM440 del mismo tamaño de bastidor?

Sí; una placa de disparo confirmada como funcional de un variador desmantelado es un repuesto valioso para otras unidades MM440 del mismo rango de potencia.

Almacénela en un embalaje conductor (metalizado antiestático) con una etiqueta que muestre el número de pieza A5E, el modelo y el tamaño de bastidor del variador del que se retiró, y la fecha de extracción.

Manténgala en un ambiente seco, alejada de fuentes de calor.

Antes de usarla en una instalación de reemplazo, realice una inspección en banco bajo buena iluminación para verificar cualquier daño mecánico o corrosión en el área del conector.

Una placa que se ha almacenado correctamente durante años normalmente se pondrá en marcha sin problemas.
