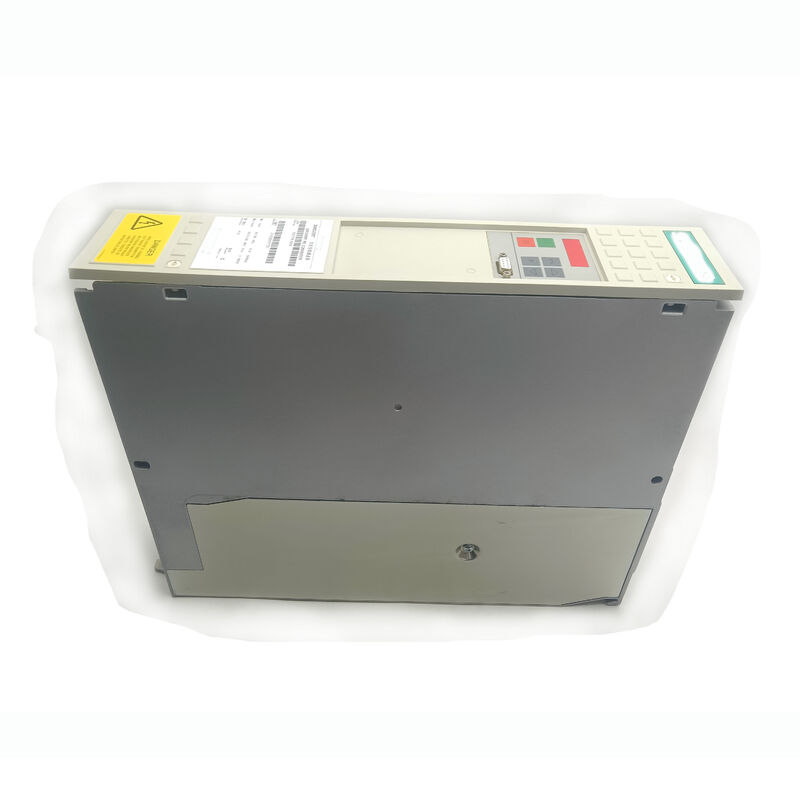

6SE7016-1EA51 | Convertidor compacto de CA Siemens SIMOVERT Masterdrives VC: 380–480 V CA / 2,2 kW / 6,1 A / Hardware de 51 revisiones

6SE7016-1EA51 y 6SE7016-1EA61: revisiones anteriores y posteriores

El 6SE7016-1EA51 es la variante de revisión anterior del convertidor compacto AC-AC 6SE7016-1EA61. Ambos son equipos compactos de control vectorial SIMOVERT MASTERDRIVES VC con entrada 380–480V AC a 2,2kW / 6,1A. El sufijo de revisión distingue sus generaciones de hardware:

La revisión "51" representa una generación de producción anterior de SIMOVERT MASTERDRIVES. El rendimiento eléctrico (potencia nominal, corriente, rango de voltaje y capacidad de control) es consistente entre las revisiones 51 y 61. Las diferencias de hardware son internas a cada unidad compacta.

Especificaciones clave

Operación autónoma AC-AC

Al igual que el 6SE7016-1EA61, el 6SE7016-1EA51 es un convertidor CA-CA: se conecta directamente a una fuente de alimentación de CA de 380 a 480 V e incluye sus propias etapas rectificadoras e inversoras internas. No se requiere ningún módulo de alimentación de bus de CC externo.

Esta configuración AC-AC independiente es la principal ventaja de la serie 6SE7016-1EA sobre la serie DC-AC 1TA para aplicaciones de un solo variador:

Diseño de sistema más simple:Un convertidor, una conexión a la red eléctrica y un cable de motor. No hay bus de CC compartido para dimensionar, instalar o poner en marcha.

Operación independiente:Cada unidad compacta de la serie 1EA funciona de forma independiente: una falla en un variador no afecta a los demás variadores de la instalación.

Escenarios de aplicación

Reemplazo comparable en una máquina más antigua:Una máquina de producción con convertidores compactos SIMOVERT originales de la versión 51 presenta un fallo en el accionamiento. El 6SE7016-1EA51 proporciona un reemplazo compatible con el hardware, manteniendo la coherencia con la generación de hardware de la instalación existente.

Repuesto de mantenimiento planificado:Una instalación que mantiene equipos SIMOVERT MASTERDRIVES VC de la era de producción anterior mantiene las unidades 6SE7016-1EA51 en los estantes para una pronta recuperación de fallas sin esperar los plazos de entrega de abastecimiento.

Preguntas frecuentes

P1: ¿Se puede reemplazar 6SE7016-1EA51 (revisión 51) por 6SE7016-1EA61 (revisión 61)?

Eléctricamente sí: ambos comparten la misma especificación de entrada de CA de 380 a 480 V, 2,2 kW y 6,1 A. En la mayoría de las instalaciones, la revisión 61 es un sustituto eléctrico sencillo de la revisión 51. Verifique la compatibilidad de la placa opcional antes de sustituirla si están instaladas placas opcionales (PROFIBUS, codificador, placas tecnológicas); confirme en la documentación de SIMOVERT MASTERDRIVES que las versiones específicas de la placa opcional son compatibles con el hardware de revisión 61 antes de realizar la transferencia.

P2: ¿En qué se diferencia el AC-AC 6SE7016-1EA51 del DC-AC 6SE7016-1TA51?

El 1EA51 incluye su propio rectificador interno: se conecta directamente a una fuente de alimentación de CA de 380 a 480 V y funciona como un variador independiente. El 1TA51 no tiene rectificador interno y requiere un bus CC de 510–650 V preexistente desde un módulo de alimentación SIMOVERT. "EA" y "TA" en el número de pieza identifican la clase de voltaje de entrada: EA = entrada de red de CA (380–480 VCA), TA = entrada de bus de CC (510–650 VCC).

P3: ¿Cuáles son las clasificaciones actuales de VT y CT para 6SE7016-1EA51?

Al igual que el equivalente de 61 revisiones, el 6SE7016-1EA51 proporciona dos clasificaciones de sobrecarga: VT (par variable) a 6,1 A nominales: admite una sobrecarga del 136 % durante 1 minuto; CT (par constante) con una corriente ligeramente reducida: admite una sobrecarga del 150 % durante 1 minuto. Estas clasificaciones se establecen mediante la configuración del parámetro P del variador (parámetro P072 o equivalente) para que coincida con el perfil de torsión de la aplicación.

P4: ¿Qué precauciones de seguridad se aplican al reemplazar 6SE7016-1EA51?

Aislar y bloquear el suministro de red trifásico. Los capacitores internos 1EA51 retienen voltaje peligroso después de desconectar la red eléctrica; espere el tiempo de descarga de la documentación de mantenimiento de SIMOVERT MASTERDRIVES y verifique que el voltaje de CC en los capacitores esté por debajo de 50 V antes de manipularlos. Maneje la unidad compacta con las precauciones ESD industriales normales.
