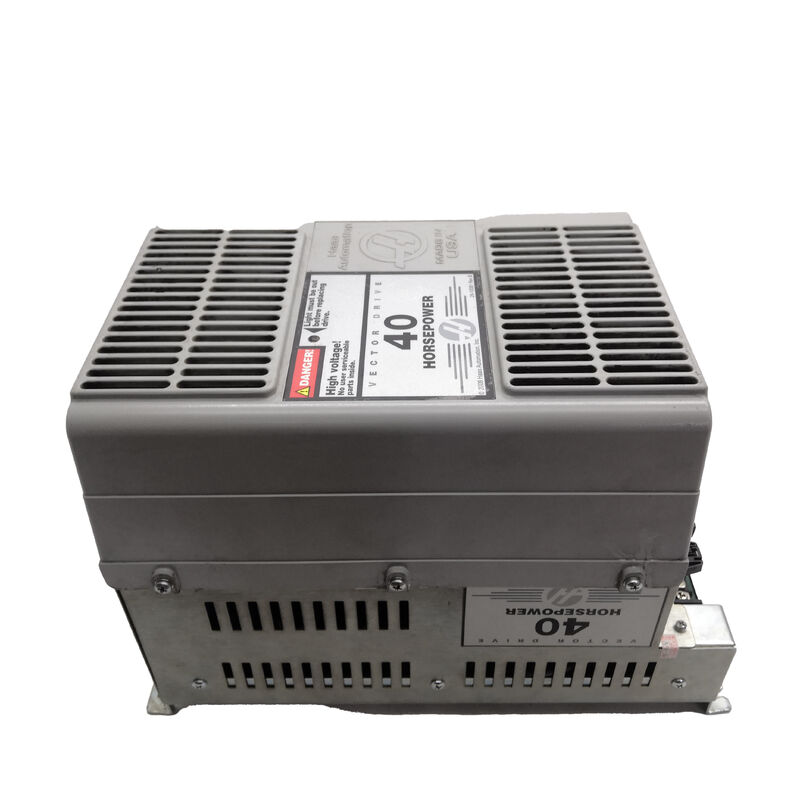

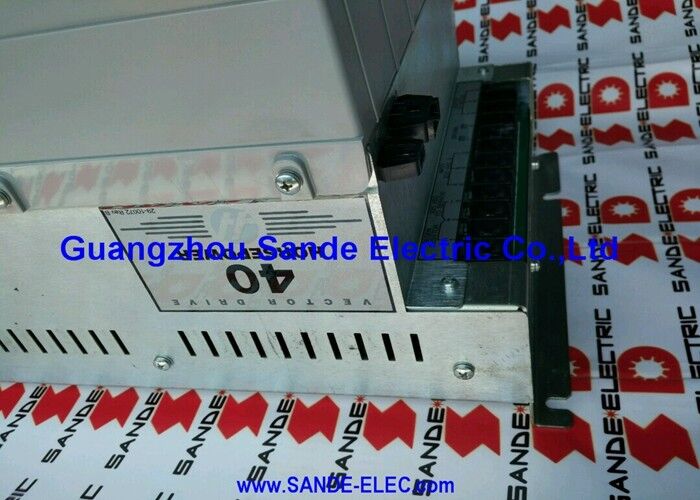

40 HP Invertidor de frecuencia variable HAAS Dirección vectorial 29-10081

Haas Automation 29-10081 ∙ 40 HP Vector Drive ∙ 230V AC Input / 325V DC a los servos / descontinuado

40 HP Vector Drive El corazón de la potencia de un centro de mecanizado Haas

The 29-10081 is Haas Automation's 40 HP vector drive — the power electronics module that takes 230V AC mains input and produces 325V DC to supply the servo amplifiers driving the axis motors and spindleEn un centro de mecanizado CNC de Haas, la unidad vectorial es la etapa central de conversión de potencia.

Vector drive control (flux vector control) maintains precise control over the spindle motor's speed and torque without requiring a speed feedback device on the motor — the drive calculates the required current vector in real time from motor model equationsCon 40 CV, el 29-10081 cubre la clase de potencia del eje de los centros de mecanizado vertical de gama media de Haas, donde el corte pesado sostenido a altas velocidades de eje exige una entrega de potencia confiable y controlada.

La designación Rev B identifica una revisión de hardware del diseño base 29-10081.Tanto las versiones base como Rev B sirven para la misma instalación de la máquina; confirme qué revisión está instalada desde la etiqueta de la unidad al ordenar.

Especificaciones clave

Los patrones de fallas y la economía de la reparación

Los motores vectoriales fallan a través de dos mecanismos generales: fallas en la etapa de potencia, IGBT dañados, puentes rectificadores fallidos,o condensadores de bus de CC fallidos son fallos a nivel de componentes que los centros de reparación capacitados diagnostican y reparan directamenteLos fallos de las placas de control IC de conductores de puertas defectuosos, circuitos de control DSP dañados o fallos en la fuente de alimentación dentro de la sección de control de la unidad también se pueden reparar, pero requieren herramientas más especializadas.

Debido a que el 29-10081 se ha descontinuado, la reparación es a menudo más económica y logísticamente práctica que la obtención de una nueva unidad.La máquina Haas no puede funcionar sin un vector de accionamiento funcional un fallido 29-10081 detiene la máquina completamenteLos proveedores especializados en reparación de unidades Haas llevan equipos de prueba configurados para esta unidad específica y pueden verificar la unidad reparada bajo condiciones de carga realistas antes de regresar.

Cuando el accionamiento falle, registrar todos los códigos de alarma que se muestran en el mando Haas, las condiciones en el fallo (carga durante el corte, inactivo, al encender),y el estado de los LED indicadores en la cara del accionamiento antes de retirarloEsta información permite al centro de reparación reproducir el fallo y confirmar que se ha eliminado después de la reparación.

Preguntas frecuentes

P1: ¿Qué es lo que el 29-10081 vector drive realmente alimenta en una máquina Haas?

El motor convierte 230V de corriente al bus de corriente continua de 325V. Este bus de corriente continua alimenta directamente los módulos de servoamplificador que impulsan todos los motores de eje (X, Y, Z y ejes adicionales) y el motor del eje.Todo el movimiento de la máquina ?? posicionamiento del eje y la rotación del eje de rotación ?? depende de que esta unidad sea funcional y produzca la tensión correcta del bus de CC.

P2: La máquina de Haas muestra un fallo de la unidad vectorial y no se moverá. ¿Es la unidad siempre la causa?

Los fallos de la unidad vectorial también pueden desencadenarse por un motor averiado, un cable de motor dañado que causa un cortocircuito, un servoamplificador averiado que carga el bus de CC o un problema con la fuente de entrada de CA.Antes de quitar la unidad, confirmar la tensión de entrada CA en los terminales de accionamiento e inspeccionar visualmente todos los cables de potencia del motor para detectar daños.el motor o el amplificador de ese eje es la causa más probable.

P3: ¿Se puede reparar el 29-10081 o debe reemplazarse?

Los especialistas en reparación de motores vectoriales con equipos de prueba específicos de Haas pueden diagnosticar y reparar fallas de IGBT, degradación del condensador,fallas del rectificadorUna unidad reparada en un centro de reparación cualificado con pruebas de carga funcional es una alternativa fiable a la obtención de un reemplazo.

P4: ¿Cuál es la diferencia entre la base 29-10081 y la versión Rev B?

La designación Rev B indica una revisión de hardware que Haas hizo durante la producción del 29-10081.La revisión generalmente implica actualizaciones de las especificaciones de los componentes o mejoras en los circuitos, manteniendo las mismas calificaciones eléctricas e interfaz físicaLas dos versiones sirven para la misma instalación de la máquina.

P5: El 29-10081 ha sido descontinuado. ¿Dónde se puede obtener un reemplazo?

A través del mercado de repuestos de Haas CNC, los especialistas en reparación de unidades Haas, los distribuidores de excedentes probados y los servicios de intercambio que mantienen 29-10081 existencias de máquinas desmanteladas.Una unidad de intercambio reparado es la vía de suministro más común para este disco discontinuadoConfirme la coincidencia del número de pieza y el nivel de revisión antes de aceptar un reemplazo.
