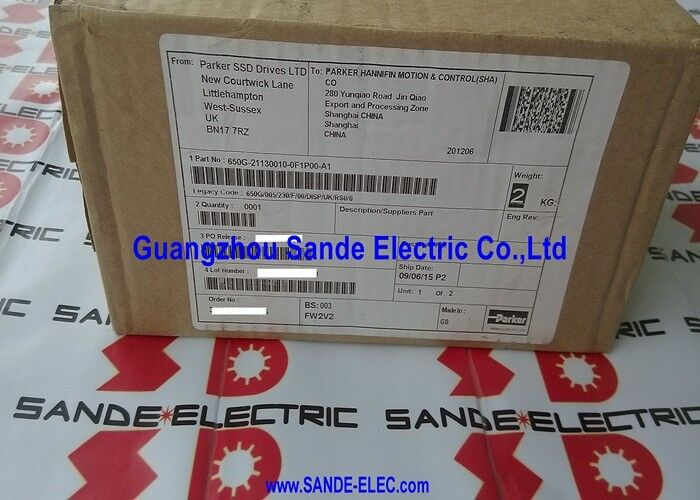

Inversor de unidad SSD Parker personalizado 650G-21130010-0F1P00-A1

650G-21130010-0F1P00-A1 | Parker AC650G VFD: monofásico de 230 V/vectorial sin sensor/con filtro y panel/variador de nivel básico

Parker AC650G: variador básico con control avanzado

El 650G-21130010-0F1P00-A1 es parte de la serie AC650G de Parker: un variador de frecuencia de nivel básico diseñado para un control rentable de motores de inducción de CA en aplicaciones industriales cotidianas. Las unidades Parker SSD (ahora parte de la división de unidades electromecánicas y unidades de Parker Hannifin) tienen una larga trayectoria en el diseño de unidades industriales, y el AC650G incorpora la tecnología vectorial sin sensores de la empresa en un paquete accesible y fácil de usar.

La serie AC650G cubre motores de hasta 7,5 kW, lo que la sitúa en la categoría industrial ligera a media. El 650G-21130010-0F1P00-A1 utiliza una entrada monofásica de 220–240 V CA, lo que lo hace conectable directamente a suministros monofásicos estándar sin necesidad de infraestructura trifásica.

Especificaciones clave

Vectorial sin sensores: más allá del V/Hz básico

El control vectorial sin sensores del AC650G lo distingue de los variadores básicos más simples que solo ofrecen control de velocidad V/Hz (voltios por hercio):

Control V/Hz:Mantiene una relación tensión-frecuencia fija: simple y robusta, pero proporciona una regulación de par deficiente a bajas velocidades y una precisión de velocidad deficiente bajo cargas variables.

Vectorial sin sensores (AC650G):Utiliza un modelo de motor que se ejecuta en tiempo real para estimar el flujo y el par del motor a partir de la corriente medida, lo que proporciona un par significativamente mejor a bajas velocidades (mayor capacidad de par de arranque) y una mejor regulación de la velocidad bajo cambios de carga sin necesidad de un codificador. Esto hace que el AC650G sea adecuado para aplicaciones donde la precisión de la velocidad independiente de la carga y el alto par de arranque son importantes: accionamientos de transportadores con carga variable, barreras automáticas y husillos de máquinas.

Escenarios de aplicación

Accionamiento automático de barrera:Una barrera de estacionamiento o de seguridad utiliza un pequeño motor de CA que requiere velocidad variable para una apertura y cierre controlados. El control vectorial sin sensores del AC650G proporciona una velocidad suave e independiente de la carga con características de rampa definidas.

Transportador con carga variable:Un transportador liviano en una línea de empaque o ensamblaje requiere una velocidad variable con un par confiable bajo cargas cambiantes de producto. El variador vectorial sin sensores ajusta la salida para mantener una velocidad constante independientemente de la carga, eliminando la oscilación de velocidad que el control V/Hz exhibiría bajo carga variable.

Preguntas frecuentes

P1: ¿Qué tamaño de motor impulsa el 650G-21130010-0F1P00-A1 desde su suministro monofásico de 230 V?

Los códigos de pedido del modelo AC650G de Parker codifican la clasificación de corriente/motor específica dentro del número de pieza. La serie AC650G cubre motores de hasta 7,5 kW; La clasificación exacta en kW de esta variante específica se confirma a partir de la documentación de selección de la serie AC650G de Parker que hace coincidir el código de pedido "21130010" con un motor específico y una clasificación de corriente específica en la tabla de series. Confirme el tamaño de motor aplicable en la guía de selección Parker AC650G antes de realizar la conexión.

P2: ¿Puede 650G-21130010-0F1P00-A1 controlar la dirección del motor y funcionar a velocidades preestablecidas?

Sí. Los variadores Parker AC650G admiten: dirección de avance y retroceso a través de entradas digitales, hasta 8 configuraciones de velocidad preestablecidas seleccionables mediante combinaciones de entradas digitales y referencia de velocidad desde entradas analógicas de 0 a 10 V o de 4 a 20 mA. Las entradas y salidas digitales se configuran a través del menú de parámetros del variador o mediante el panel del operador integral.

P3: ¿Qué frecuencia de salida admite 650G-21130010-0F1P00-A1?

El Parker AC650G proporciona un rango de frecuencia de salida desde 0 Hz (motor parado) hasta 120 Hz como máximo en la configuración de firmware estándar. 120 Hz permite el funcionamiento del motor hasta el doble de la velocidad nominal estándar, lo que resulta útil para aplicaciones que requieren una velocidad superior a la nominal o para accionar motores a 50 Hz en un sistema diseñado para una frecuencia base de 60 Hz. La frecuencia mínima utilizable depende de la capacidad de gestión térmica del motor conectado a bajas velocidades.

P4: ¿Cómo se extrae el módulo del panel del operador de 650G-21130010-0F1P00-A1 por motivos de seguridad?

El módulo de operador Parker AC650G está diseñado para poder extraerse sin herramientas: se engancha al panel frontal del variador y se puede retirar después de la puesta en servicio para evitar cambios de parámetros. Cuando se retira, la unidad continúa funcionando utilizando sus parámetros almacenados. Algunos variadores Parker serie 650 también admiten un bloqueo de parámetros (protección con contraseña o número de parámetro) como alternativa a la extracción física del módulo.
