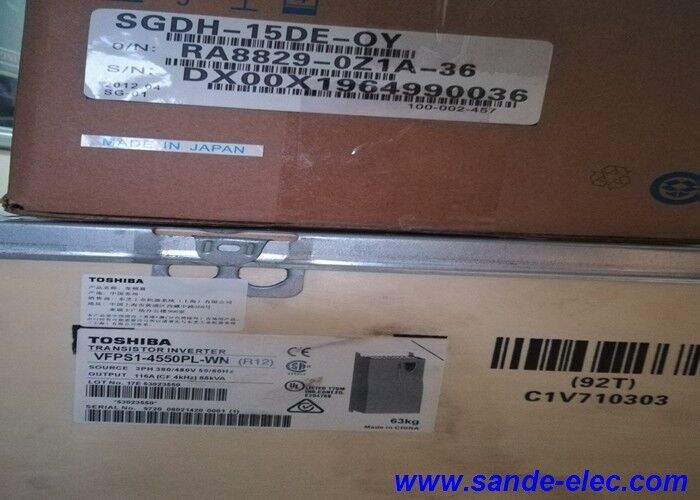

Transistor de Frecuencia Variable Toshiba VFPS1-4550PL-WN

VFPS1-4550PL-WN ∙ Toshiba TOSVERT VF-PS1 Inverter ∙ 55kW / 116A / 400V 3-Fase / Ventilador y accionamiento de la bomba / STO / C3 EMC

TOSVERT VF-PS1 La plataforma de propulsión de ventilador y bomba de Toshiba

El VFPS1-4550PL-WN es de la serie TOSVERT VF-PS1 de Toshiba un rango de accionamiento de frecuencia variable diseñado específicamente para aplicaciones de ventiladores y bombas en todo el espectro de potencia industrial completo desde 0.Entre 75 y 630 kWEl VF-PS1 está diseñado en torno a las características de funcionamiento de los ventiladores y bombas centrífugas,que incorporan algoritmos de control y características de optimización de la energía desarrolladas específicamente para cargas de par variable.

Con una potencia de 55 kW (116 A, 400 V trifásico), el VFPS1-4550PL-WN sirve a los ventiladores y bombas más grandes de las instalaciones industriales y comercialesbombas de proceso de alta cabeza, y las unidades de compresores industriales.

Especificaciones clave

55kW de ventilador y de la bomba de accionamiento de la ley cúbica

A 55 kW, el ahorro potencial de energía del control de velocidad variable de las cargas del ventilador y de la bomba es sustancial:

Ley del ventilador la relación cúbica:Un ventilador de 55 kW que funciona al 80% de su velocidad máxima consume sólo el 51% de la potencia de toda la velocidad, aproximadamente 28 kW en lugar de 55 kW.El consumo de energía disminuye al 22% de la carga completa con menos de 12 kW del mismo motor de 55 kW.

Escala de ahorro a 55 kW:En un sistema que opera a una velocidad media del 70%, el VF-PS1 reduce el consumo anual de energía en aproximadamente un 66% en comparación con el funcionamiento a velocidad fija con control de amortiguador o válvula.A las tarifas de energía industrial, el ahorro en una unidad de 55 kW en funcionamiento continuo representa una reducción anual significativa de los costes con períodos de amortización a menudo inferiores a dos años.

The VFPS1-4550PL-WN's VF-PS1 firmware implements energy optimisation algorithms that go beyond simple speed reduction — actively minimising motor flux for any given load condition to reduce total system losses further.

Escenarios de aplicación

Ventilador de la torre de enfriamiento grande:Un centro de datos o una torre de refrigeración de procesos industriales utiliza un ventilador axial de 55 kW para el rechazo del calor.VFPS1-4550PL-WN proporciona un control de velocidad variable adaptado a la demanda de refrigeración , reduciendo el consumo de energía a menos del 35% de la carga total.

Motor de la bomba de proceso de cabeza alta:La bomba centrífuga de alta cabeza de una planta de procesos químicos requiere un control de caudal variable.sustitución del funcionamiento ineficiente de las válvulas de control de presión por un control de velocidad eficiente desde el punto de vista energético.

Preguntas frecuentes

P1: ¿En qué se diferencia la serie VF-PS1 de la serie VFAS1 de uso general de Toshiba?

El VF-PS1 es el accionamiento de ventilador y bomba dedicado de Toshiba, optimizado para cargas de par variable (ley cuadrada) con algoritmos de optimización de la energía, aplicaciones preestablecidas de bomba y ventilador,y características como el control PID para la regulación de presión/flujo y el modo automático de ahorro de energíaEl VFAS1 es el motor de uso general de Toshiba que cubre cargas de par constante y de par variable sin la optimización específica de la aplicación del VF-PS1.la VF-PS1 es la opción más adecuada; para cargas de par constante como transportadores y propulsores de máquinas, se utiliza el VFAS1.

P2: ¿Qué significa la clasificación C3 EMC para la instalación VFPS1-4550PL-WN?

C3 (Category 3) in EN 61800-3 defines the drive as suitable for use in industrial environments — the second environment (industrial low-voltage supply not connected to residential areas) with unrestricted distributionLos límites de C3 se aplican a las emisiones conducidas e irradiadas cuando el accionamiento está instalado con las longitudes y prácticas de cable recomendadas.Para las instalaciones en zonas residenciales o mixtas residenciales/industriales (requisitos de las categorías C1 o C2), puede ser necesario un filtrado EMC externo adicional.

P3: ¿Qué capacidad de control PID proporciona el VF-PS1 para la regulación de la bomba y el ventilador?

El TOSVERT VF-PS1 incluye un controlador PID incorporado para la regulación directa de circuito cerrado de las variables de proceso: presión, flujo, temperatura o nivel.Se conecta a la entrada analógica de la unidad con una señal de retroalimentación de 420mA o 010V de un sensor de proceso; el algoritmo PID ajusta automáticamente la velocidad del motor para mantener el punto de ajuste programado.Esto elimina la necesidad de un PLC externo o controlador de proceso para el control de procesos basado en la velocidad de un solo bucle en la mayoría de las aplicaciones de bombas y ventiladores.

P4: ¿Cuál es la recomendación de longitud mínima del cable del motor para VFPS1-4550PL-WN a 55 kW?

Con una potencia de 55 kW, la capacidad del cable del motor genera una sobrevoltaje de onda reflejada en los terminales del motor desde el conmutador PWM de la unidad. Toshiba recommends using motor cables appropriate for the drive's output voltage and carrier frequency — typically maintaining cable length within the VF-PS1 specification limits or using an output reactor (dv/dt filter or sine filter) for longer cable runsConfirme la longitud máxima recomendada del cable sin filtrar del manual de instalación de VF-PS1 y compare con la longitud real del cable de instalación.

P5: ¿VFPS1-4550PL-WN es compatible con el control de etapas múltiples de la bomba?

Sí ¢ el Toshiba VF-PS1 admite modos de funcionamiento de varias bombas,incluido el control en cascada, en el que el inversor controla una bomba de velocidad variable mientras se encienden y apagan otras bombas de velocidad fija según la demanda del sistema.. This system mode maintains efficient operation across a wide flow range by running the VFD-controlled pump at optimal speed while adding or removing constant-speed pumps as total flow demand rises or falls.
