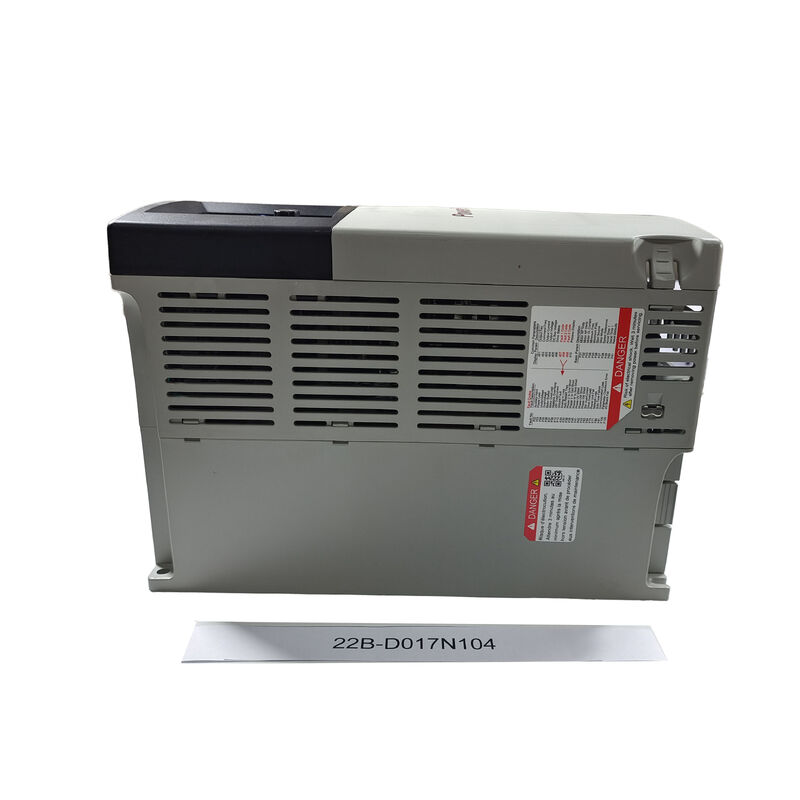

Variador de CA Allen Bradley Powerflex 40 22B-D017N104 Ser. A OEM

22B-D017N104 | Variador de CA de frecuencia ajustable Serie 40: 7,5 kW / 10 HP / 17 A / 480 V trifásico / Freno estándar / Montaje en panel / IP20

Serie 40: variador de CA de rango medio a 7,5 kW/480 V

El 22B-D017N104 es el modelo de 7,5 kW y 480 V de la gama del variador de frecuencia ajustable Serie 40. La Serie 40 es una plataforma de variador de frecuencia de CA ampliamente implementada que apunta al control de velocidad de motores de uso general en toda la clase de potencia industrial de rango medio. Con una salida de 7,5 kW a 480 V trifásico, el 22B-D017N104 se encuentra en la clase de potencia de accionamiento que cubre una gran proporción de aplicaciones auxiliares de transportadores, bombas, ventiladores y máquinas herramienta industriales en entornos de suministro de 460/480 V en América del Norte.

Especificaciones clave

Transistor de freno estándar: capacidad de frenado dinámico

El 22B-D017N104 incluye un transistor de freno estándar, una diferencia de capacidad significativa con respecto a los modelos sin freno:

Qué hace el transistor de freno:Cuando un motor desacelerador impulsa el voltaje del bus de CC por encima del umbral del transistor de freno (normalmente 750–800 V para variadores de 480 V), el transistor se enciende y conecta una resistencia de frenado externa a través del bus de CC, disipando la energía regenerada en forma de calor en la resistencia.

Por qué esto es importante a 7,5 kW:A 7,5 kW, la inercia de la carga suele ser sustancial. Los transportadores, ventiladores y máquinas herramienta de esta clase de potencia pueden generar una energía significativa durante la desaceleración, suficiente para activar la protección contra sobretensión del variador sin una disipación controlada. El transistor de freno estándar permite:

• Tiempos de parada más cortos:Desaceleración más rápida sin disparos por sobretensión: fundamental para aplicaciones de seguridad y control de procesos.
• Desaceleración constante:Rampa de desaceleración controlada repetidamente independientemente de la variación de la inercia de la carga.
• Cumplimiento de parada de emergencia:Cumplir con los requisitos de tiempo de parada relacionados con la seguridad que la regeneración en el bus de CC por sí sola no puede lograr.

Escenarios de aplicación

Accionamiento transportador de 10HP con frenado dinámico:Un transportador de línea de producción requiere paradas rápidas y repetibles para el posicionamiento del producto. El transistor de freno estándar del 22B-D017N104 permite una desaceleración controlada hasta detenerse dentro del tiempo de parada requerido, conectando una resistencia de frenado dimensionada para la inercia del transportador y el ciclo de trabajo de parada.

Accionamiento de bomba de 480 V:Una bomba de proceso industrial con un motor de 10 HP requiere control de velocidad variable desde un suministro de 480 V. 22B-D017N104 proporciona control de frecuencia ajustable en todo el rango operativo del motor.

Preguntas frecuentes

P1: ¿Qué resistencia de frenado se requiere con el transistor de freno estándar en 22B-D017N104?

La resistencia mínima y la potencia nominal de la resistencia de frenado se deben calcular a partir de la documentación del variador en función del momento de inercia de la carga, el tiempo de desaceleración requerido y el ciclo de trabajo de los eventos de frenado. Para un variador de 7,5 kW a 480 V, el valor mínimo de la resistencia suele estar en el rango de 40 a 60 Ω, con una potencia máxima nominal significativamente superior a la potencia de salida nominal del variador: la resistencia absorbe el pico de energía regenerada durante cada evento de frenado. El manual de instalación de la Serie 40 especifica la resistencia mínima y el ciclo de trabajo máximo para la resistencia de freno.

P2: ¿Cuál es la diferencia entre un "teclado fijo" y una opción de teclado remoto o extraíble?

El teclado fijo del 22B-D017N104 está integrado permanentemente en el panel frontal de la unidad; no se puede quitar ni extender con un cable a una ubicación de montaje remota. Esto es adecuado para variadores instalados en ubicaciones accesibles en el panel de control. Algunas variantes de la Serie 40 admiten un teclado LCD remoto que se conecta a través de un puerto de comunicación, lo que permite la operación y el monitoreo del variador desde el exterior de la puerta del gabinete sin abrir el panel. Confirme las opciones del teclado en la documentación de selección de productos de la Serie 40.

P3: ¿Qué protocolos de comunicación admite 22B-D017N104 para la integración de PLC?

La plataforma Serie 40 admite varias opciones de comunicación para el control de velocidad del PLC y la integración de monitoreo. Las unidades estándar incluyen un puerto RS485 incorporado (normalmente compatible con Modbus RTU o un protocolo específico del fabricante) para comunicación serie básica. Los módulos de opción permiten la conexión de dispositivos periféricos DSI y otras comunicaciones de red; confirme las opciones específicas disponibles y los módulos de red para la variante 22B-D017N104 en la documentación del producto Serie 40.

P4: ¿Qué precauciones de seguridad se aplican al conectar la resistencia de frenado a 22B-D017N104?

La resistencia de frenado se conecta a los terminales del bus de CC del variador, que transportan el voltaje completo del bus de CC (aproximadamente 670–800 V a una entrada de 480 V de CA) durante el funcionamiento y durante un período después del aislamiento de la red eléctrica. Aísle y bloquee el suministro principal, verifique que el voltaje del bus de CC esté por debajo de 50 V (después del tiempo de descarga especificado), antes de conectar o reparar el cableado de la resistencia de frenado. La resistencia de frenado en sí puede alcanzar temperaturas superficiales muy altas durante un trabajo de frenado intenso; instale la resistencia en un lugar con una distancia adecuada del personal y materiales combustibles.
