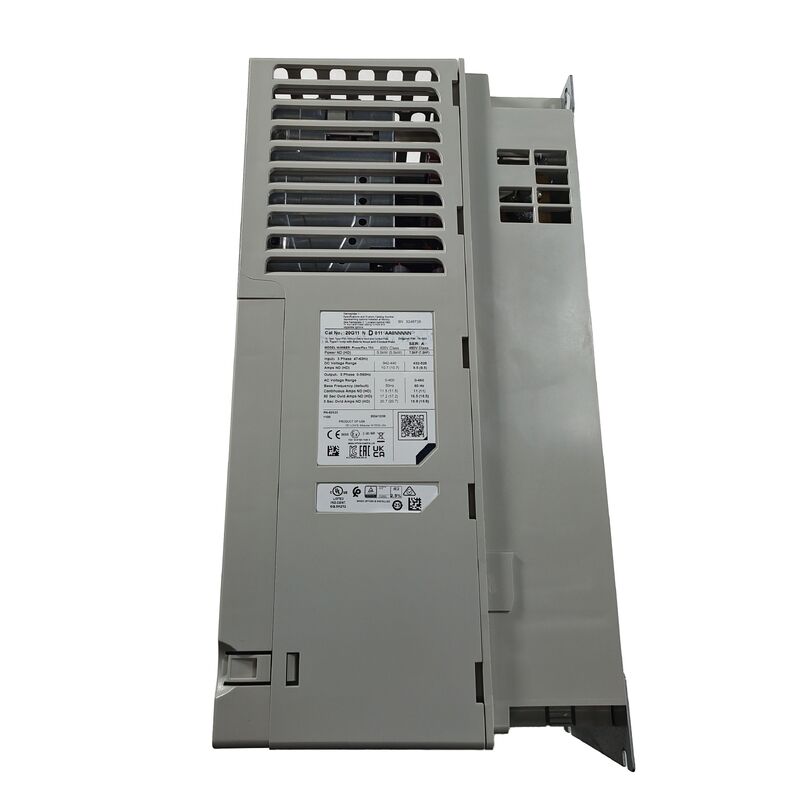

20G11ND011AA0NNNNNN∙ AC Variable Frequency Drive 480V / 11A / 10HP / tipo abierto / IP20 / enfriado por aire forzado

Accionamiento de corriente alterna de 480 V / 10 CV Configuración de tipo abierto con frenado dinámico integrado

The 20G11ND011AA0NNNNN is a 480V three-phase AC variable frequency drive rated for 11A continuous output current and 10HP motor power class — designed for industrial motor speed control applications using a three-phase induction motor matched to this current and power ratingLa configuración de la carcasa de tipo abierto está destinada a la instalación dentro de un gabinete de cerramiento que proporciona la máxima protección ambiental ′′ la propia unidad, a IP20,protege contra el contacto con los dedos y la entrada de objetos sólidos más grandes, pero no está indicado para la exposición directa al polvo o a la humedad fuera de un armario.

El transistor integrado DB (frenado dinámico) es una característica importante incluida: this provides the switching element required to dissipate regenerative energy from a decelerating motor load through an external braking resistor — essential for applications where the motor must decelerate quickly or where overhauling loads (such as descending hoists or unwinding reels) would otherwise return energy into the drive's DC bus.

Especificaciones clave

Encasillado de tipo abierto Instalación montada en el armario

La designación "tipo abierto" define cómo se instala y protege esta unidad en una máquina o panel real:

Instalación del armario requerida:An open-type drive lacks the sealed outer housing of a fully enclosed (NEMA/UL Type 1 or higher) drive — it is designed to be mounted inside an electrical cabinet that provides the complete environmental enclosure, con la puerta del armario y los sellos que proporcionan la protección de entrada adecuada para el entorno de instalación.

Calificación IP20:Dentro del gabinete,la unidad en sí misma tiene una clasificación IP20 que protege contra objetos sólidos de más de 12 mm (seguro para los dedos), pero no proporciona protección contra la acumulación de polvo o cualquier entrada de humedadEl armario circundante debe proporcionar la protección ambiental adicional que requiera la ubicación de la instalación.

Ventaja de coste y huella:Open-type drives are typically more compact and cost-effective than fully enclosed variants of the same power rating — appropriate when the drive panel or machine control cabinet already provides the necessary environmental protection class for the installation location.

Aplicaciones

Control de velocidad general del motor industrial:Bombas, ventiladores, transportadores y equipos generales de manipulación de materiales que utilizan motores de inducción trifásicos de clase de potencia de 10 CV que requieren un funcionamiento de velocidad variable.

Aplicaciones que requieren una desaceleración rápida:Equipo de frenado dinámico para ejes de máquinas, equipos de indexación y equipos de proceso en los que el tiempo de desaceleración del motor sea una parte crítica del tiempo del ciclo.

Aplicaciones de carga de revisión:Las instalaciones de elevación, ascensores, estaciones de despliegue/replieguey otras aplicaciones en las que la carga pueda conducir el motor más rápido que la velocidad ordenada requiriendo que la función de frenado dinámico gestione la energía regenerativa resultante..

Control de la máquina OEM montada en un panel:Los gabinetes de control del fabricante de máquinas en los que el accionamiento de tipo abierto está integrado en un diseño de carcasa personalizado junto con otros componentes de control.

Preguntas frecuentes

P1: ¿Qué determina si se debe instalar o quitar el saltador CM para una instalación específica?

La configuración del salto CM depende del tipo de conexión a tierra del sistema de distribución eléctrica de la instalación.. Ungrounded or high-resistance grounded (IT) distribution systems generally require the jumper removed to prevent the EMC filter's ground-referenced capacitors from creating excessive leakage current or causing nuisance ground fault tripsConsulte el manual de instalación de la unidad y confirme el tipo de sistema de distribución de la instalación con el ingeniero eléctrico del emplazamiento antes de la puesta en marcha.

P2: ¿Se requiere una resistencia de frenado separada o la unidad incluye una interna?

The drive includes the DB transistor — the switching element that controls current to a braking resistor — but the resistor itself is a separate external component that must be sized and selected for the specific application's braking duty cycle and energy dissipation requirement. Confirm the appropriate braking resistor specification (resistance value and power rating) from the drive's technical manual based on the connected motor's inertia and the required deceleration profile.

P3: ¿Puede esta unidad instalarse en un gabinete sin ventilación dado su diseño de enfriamiento por aire forzado?

No un motor refrigerado por aire forzado requiere un flujo de aire adecuado a través del gabinete para eliminar el calor generado durante el funcionamiento.El gabinete debe incluir aberturas de ventilación con filtro de entrada/salidas o un ventilador de refrigeración del gabinete/sistema de aire acondicionado adaptado a la disipación de calor de la unidad a plena carga.La instalación de una unidad enfriada por aire forzado en un recinto sellado y no ventilado hará que la unidad se sobrecaliente y falle bajo carga, o funcione con una fiabilidad reducida con el tiempo.
