Siemens A5E36717803 | Reparación de Bloque de Potencia SINAMICS — Módulos IGBT IGD2/R4 480V/490A con Doble FS450R12KE3-S1

Número de pieza: A5E36717803

Referencia WLX: WLX_999999

Fabricante: Siemens AG (Alemania)

Tipo de producto: Ensamblaje de Reparación de Bloque de Potencia SINAMICS — Placa Inversora de Control de Accionamiento IGD2/R4

Descripción general

El A5E36717803 es el ensamblaje de Reparación de Bloque de Potencia SINAMICS de la serie IGD2/R4 para aplicaciones de 480V/490A — el conjunto de placa de controlador de puerta y módulo IGBT de próxima generación que sucedió a los ensamblajes anteriores A5E00714562 y A5E00825002. Donde esos bloques de potencia anteriores incluían cada uno un solo módulo IGBT FS450R12KE3-S1, el A5E36717803 lleva la configuración un paso más allá: incluye dos módulos IGBT FS450R12KE3-S1, lo que le da a este ensamblaje la mayor capacidad de corriente continua de 490A necesaria para los variadores SINAMICS en los niveles superiores del rango de potencia del chasis de 480V.

La designación WLX_999999 — visible en la etiqueta del producto junto con el número A5E — es la referencia interna de ingeniería de servicio de Siemens para esta configuración específica del bloque de potencia. Las referencias con prefijo WLX identifican los ensamblajes de reparación por su lote de ingeniería de servicio, distinguiéndolos de los números de producto de pedido de mercado.

El número A5E36717803 es el que aparece en los sistemas de pedidos y bases de datos de repuestos; la referencia WLX es la que utilizan los ingenieros de servicio al documentar reparaciones de campo y registros de servicio.

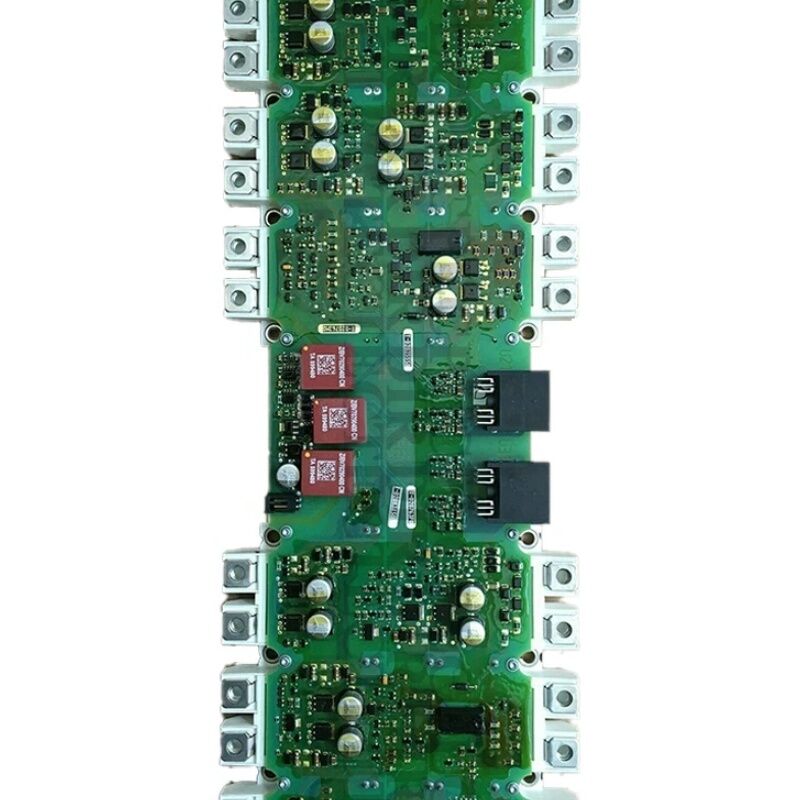

Este ensamblaje se suministra como una unidad completa y emparejada: la placa del controlador de puerta IGD2 y ambos módulos IGBT llegan juntos, listos para la interfaz térmica para su instalación.

El emparejamiento de la placa del controlador de puerta con los módulos IGBT específicos no es incidental: los parámetros de control de puerta (valores de resistencia de puerta, capacidad de corriente de salida, temporización) en la placa IGD2 están calibrados específicamente para las características de puerta del FS450R12KE3-S1.

Separar el ensamblaje y obtener los componentes individualmente introduce el riesgo de desajuste en el control de puerta que puede acortar la vida útil del IGBT o generar un comportamiento de conmutación anormal.

Especificaciones clave

Configuración Doble IGBT a 490A

El paso de configuraciones de IGBT único a doble IGBT está impulsado por los límites térmicos de los módulos IGBT individuales. El FS450R12KE3-S1 tiene una clasificación de 450A, pero en la práctica, con las corrientes de salida continuas más altas y con operación a frecuencia portadora completa, el presupuesto térmico de un solo módulo limita la corriente utilizable por debajo de 490A.

Al instalar dos módulos FS450R12KE3-S1 — uno para cada mitad de los pares de fases del inversor o dispuestos en una configuración paralela — el A5E36717803 distribuye la corriente y el calor entre dos dispositivos, logrando la mayor clasificación de 490A mientras mantiene cada módulo dentro de su área de operación segura.

Este diseño de módulo dual también mejora la confiabilidad a través de la reducción de potencia. Cada módulo opera en una fracción menor de su clasificación máxima absoluta, lo que reduce la oscilación de la temperatura de la unión durante los ciclos de carga y extiende la vida útil del módulo en comparación con un diseño de módulo único que opera más cerca de su límite.

La placa del controlador de puerta IGD2 en el A5E36717803 está adaptada para controlar ambos módulos IGBT en sincronización — ambos dispositivos en una posición dada del inversor reciben sus pulsos de puerta simultáneamente, asegurando un reparto de corriente equilibrado entre los dos módulos paralelos.

Arquitectura IGD2/R4

El factor de forma R4 identifica el formato de montaje físico utilizado en este rango de potencia de los variadores SINAMICS. La placa IGD2 se monta directamente en el ensamblaje del módulo IGBT y se conecta a la Unidad de Control del variador a través de una interfaz estandarizada.

Esta interfaz transporta los comandos de conmutación PWM de la UC a la IGD2, y transporta los datos del sensor de medición de corriente y temperatura de la IGD2 de regreso a los algoritmos de control de bucle cerrado de la UC.

La placa IGD2 implementa protección contra desaturación a nivel de hardware en cada posición de IGBT. Cuando se ordena a un IGBT que se encienda, la IGD2 monitorea el voltaje colector-emisor.

Si el voltaje no cae al nivel de saturación esperado — lo que indica que el dispositivo no puede conducir la corriente comandada — la IGD2 suprime inmediatamente todos los pulsos de puerta. Esta respuesta a nivel de microsegundos evita el tipo de sobrecorriente sostenida que destruye las uniones de los IGBT, actuando más rápido que cualquier respuesta a fallas de software en la Unidad de Control.

Nota sobre el Material de Interfaz Térmica (TIM)

El sufijo "TIM" que a veces se hace referencia en la documentación de servicio A5E36717803 indica que el ensamblaje se suministra con Material de Interfaz Térmica preaplicado o incluido. El acoplamiento térmico correcto entre las placas base del módulo IGBT y el disipador de calor del variador es fundamental — la resistencia térmica en esta interfaz determina directamente cuán alta aumenta la temperatura de la unión del IGBT durante la operación a plena carga.

La falta de TIM o su aplicación incorrecta es una causa raíz común de alarmas de sobretemperatura del IGBT (F30022) posteriores a la instalación, incluso cuando el disipador de calor está bien refrigerado.

Preguntas frecuentes

P1: El variador tiene actualmente un bloque de potencia A5E00714562. ¿Se puede instalar directamente el A5E36717803 como reemplazo?

El A5E36717803 es el sucesor designado por Siemens para el A5E00714562 y fue diseñado como el reemplazo de campo para ese ensamblaje. En la mayoría de las configuraciones de chasis SINAMICS G120 y G150 en el rango de potencia aplicable, se instala en la misma posición y se interconecta de la misma manera.

Sin embargo, confirme el estado de producción y la versión de firmware del variador específico contra la tabla de aplicabilidad de sucesores de Siemens.

Algunos variadores de producción muy temprana pueden requerir una actualización de firmware antes de que el sistema de gestión de componentes del variador reconozca correctamente la identificación electrónica de la nueva placa IGD2.

P2: ¿Qué significa la designación "WLX_999999" en la etiqueta?

WLX es el sistema de referencia de lotes de ingeniería de servicio interno de Siemens para ensamblajes de reparación de variadores. WLX_999999 identifica esta configuración particular del bloque de potencia dentro del sistema de repuestos de reparación de Siemens.

Es utilizado por los ingenieros de servicio de Siemens para la documentación de reparaciones y registros de servicio.

Para fines de pedido y repuestos, el número A5E36717803 es la referencia correcta. El número WLX no reemplaza al número A5E en ningún contexto de compra o inventario.

P3: El variador muestra F30022 (sobretemperatura del IGBT) a los 10 minutos de operación a plena carga después de instalar el bloque de potencia A5E36717803. El disipador de calor no está caliente al tacto. ¿Cuál es la causa más probable?

F30022 poco después de la instalación con un disipador de calor frío es el signo clásico de material de interfaz térmica incorrecto o faltante entre las placas base del módulo IGBT y la superficie del disipador de calor.

Si el TIM no se aplicó durante la instalación, o se aplicó de manera desigual, la resistencia térmica de la unión del IGBT al disipador de calor es mucho mayor de lo que espera el modelo térmico del variador.

La unión del IGBT alcanza la sobretemperatura antes de que el cuerpo del disipador de calor tenga tiempo de calentarse significativamente.

Retire y reinstale el bloque de potencia con la aplicación correcta del TIM siguiendo el procedimiento de instalación de Siemens.

P4: El A5E36717803 incluye dos módulos IGBT. Si uno de los dos módulos falla en servicio, ¿se puede reemplazar solo ese módulo?

No — reemplazar un solo módulo mientras se conserva el otro cambia las características de par emparejado del ensamblaje.

Los dos módulos FS450R12KE3-S1 en el A5E36717803 operan en paralelo y deben tener características de conmutación emparejadas para un reparto de corriente equilibrado.

Cuando uno falla, se debe reemplazar el ensamblaje completo A5E36717803.

Instalar un módulo IGBT nuevo junto a un módulo envejecido con diferentes características de umbral de puerta y velocidad de conmutación corre el riesgo de un reparto de corriente desigual, lo que puede sobrecargar el módulo nuevo o causar desajustes de temporización.

P5: Este bloque de potencia figura como descontinuado. ¿Todavía está disponible el A5E36717803 a través de algún canal?

Con la pieza descontinuada por Siemens, el mercado secundario industrial es la fuente principal. Las empresas especializadas en reparación de variadores SINAMICS a menudo tienen ensamblajes de bloques de potencia probados de esta serie.

Al adquirir, confirme que la referencia WLX en la etiqueta coincide para verificar que el ensamblaje es la configuración correcta, y solicite documentación que muestre los resultados de las pruebas funcionales antes del envío.

Los programas de intercambio de servicio — donde se devuelve una unidad defectuosa a cambio de un reemplazo probado — son otra opción ofrecida por muchos especialistas en reparación de variadores industriales.
