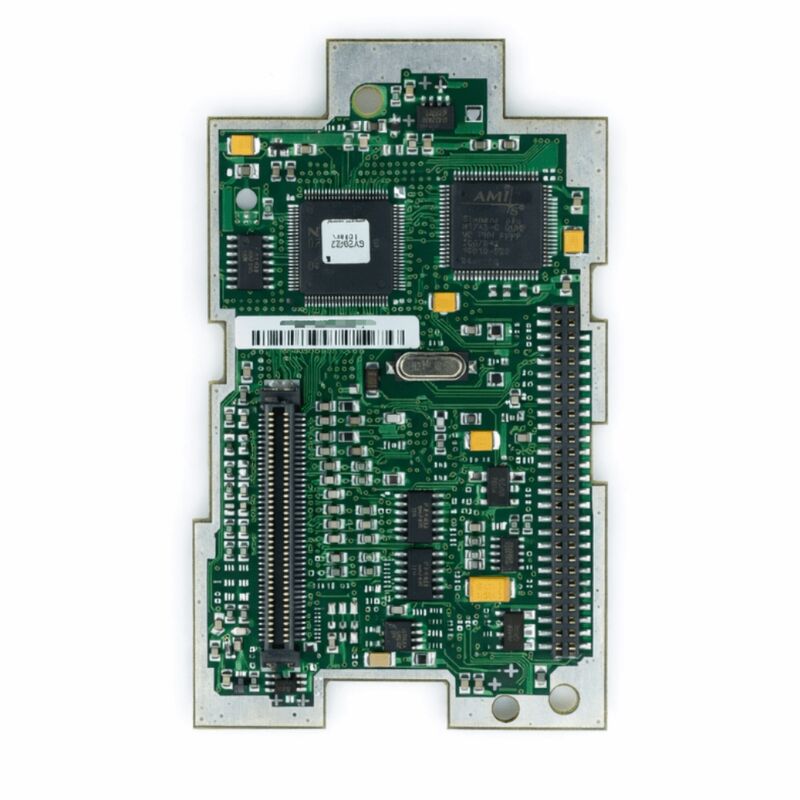

MC00160783M01 | Placa de Control de CPU/E/S de Inversor — Sistemas Industriales de Variador de Frecuencia

Número de Pieza: MC00160783M01

Tipo de Producto: Placa de Control de CPU/E/S de Inversor (Placa de Circuito Impreso de Control Integrado)

Función: Placa de control central de CPU e interfaz de entrada/salida para sistemas de convertidor de frecuencia / inversor industrial

Aplicación: Variadores de velocidad variable de motores de CA industriales, inversores de frecuencia, sistemas de accionamiento de automatización

Descripción General

La MC00160783M01 es una placa de circuito impreso de control de CPU y E/S integrada diseñada para sistemas industriales de variador de frecuencia (VFD) e inversores. En la arquitectura de un inversor industrial moderno, la placa de control de CPU y E/S es el núcleo operativo: reúne el procesador del variador — que ejecuta los algoritmos de control del motor, la gestión de parámetros y los protocolos de comunicación — con los circuitos de interfaz de entrada/salida que conectan el variador al sistema de automatización más amplio.

En una sola placa, la tarjeta de control de CPU y E/S maneja la computación en tiempo real requerida para el control del motor y, simultáneamente, gestiona las señales discretas y analógicas que enlazan el variador con sensores, actuadores, PLCs y paneles de operador.

Los convertidores de frecuencia industriales dependen de la placa de CPU y E/S como su centro de toma de decisiones.

Las referencias de velocidad llegan desde el sistema de control de la planta. Se procesan las señales de retroalimentación de los sensores de corriente del motor, la retroalimentación del codificador y los monitores de temperatura. Las salidas de control para arranque, parada, avance, retroceso y relé de fallo salen a través de la interfaz de E/S. Todo esto pasa a través de la MC00160783M01.

Cuando esta placa falla, el variador generalmente pierde toda capacidad operativa; puede encenderse pero no aceptar comandos, o puede que no complete su secuencia de autocomprobación en absoluto.

El designador de versión M01 de la MC00160783M01 la identifica como la primera versión de esta placa específica, estableciendo su papel en la línea base de configuración del variador.

Las placas de control industrial de este tipo están diseñadas según exigentes estándares de fiabilidad; deben operar continuamente sin interrupción en entornos industriales donde la vibración, la variación de temperatura y el ruido electromagnético son rutinarios.

Especificaciones Clave

Arquitectura Integrada de CPU y E/S

La MC00160783M01 integra dos funciones que en generaciones anteriores de variadores a menudo ocupaban placas separadas: la CPU y la interfaz de E/S. La sección de la CPU ejecuta el algoritmo de control del motor; en los variadores modernos, este es típicamente un algoritmo de control vectorial o de par directo que requiere una temporización precisa y altas tasas de muestreo.

El algoritmo calcula los vectores de voltaje requeridos para aplicar al motor basándose en la velocidad o el par comandados y las corrientes medidas del motor.

Genera los comandos de conmutación PWM que van a los controladores de puerta IGBT del variador, y lo hace en un tiempo de ciclo medido en microsegundos.

La sección de E/S maneja la tarea, más lenta pero igualmente importante, de interconectar el variador con el entorno de la planta.

Las entradas digitales reciben señales de fuentes externas: el comando de arranque del PLC, la señal de acuse de recibo de fallo, la entrada del interruptor térmico del motor, el bucle de parada de emergencia. Las salidas digitales envían señales de estado de vuelta al PLC: variador en marcha, a velocidad, fallo, listo.

Las entradas analógicas toman referencias de velocidad del sistema de control de procesos, típicamente señales de corriente de 4–20 mA o señales de voltaje de 0–10 V.

Las salidas analógicas informan la velocidad o el par real del motor de vuelta al sistema DCS o SCADA.

La combinación de ambas funciones en la MC00160783M01 reduce el número de placas en el variador, simplifica el cableado interno y mejora la integridad de la señal; la CPU y la interfaz de E/S comparten una referencia de tierra común sin la ruta de señal entre placas que requieren los diseños separados.

Procesamiento de Control de Motor

La CPU en la MC00160783M01 realiza el control del motor en tiempo real a la velocidad que requiere la estrategia de modulación del variador. Para un inversor industrial típico que opera a una frecuencia de conmutación de 2 kHz a 16 kHz, el ciclo de control se ejecuta a la misma frecuencia; la CPU debe completar su cálculo completo del bucle de control dentro de un período de conmutación.

A una frecuencia de conmutación de 4 kHz, eso son 250 microsegundos por ciclo de control.

Dentro de esa ventana, la CPU lee las entradas ADC, ejecuta el algoritmo de control, actualiza los ciclos de trabajo PWM y maneja cualquier solicitud de comunicación.

El procesador de E/S, ejecutándose concurrentemente, escanea las entradas digitales a una velocidad lo suficientemente rápida como para captar señales de la planta; una señal de marcha/parada o una entrada de fallo debe detectarse en unos pocos milisegundos para responder adecuadamente.

Las entradas analógicas se muestrean a velocidades apropiadas para la variable de proceso más lenta (típicamente referencia de velocidad con una tasa de actualización de 10 ms) hasta la señal de retroalimentación más rápida (retroalimentación de corriente muestreada a la tasa del ciclo de control).

Consideraciones de Reemplazo

Al reemplazar la MC00160783M01, el conjunto de parámetros del variador — que almacena todos los datos de configuración del motor, el modo de control, la asignación de E/S, la configuración de comunicación y los umbrales de protección — debe ser respaldado desde el variador antes de su extracción.

Después de instalar la placa de reemplazo y encender el variador, verifique si la memoria del variador conserva el conjunto de parámetros (algunos variadores almacenan los parámetros en memoria no volátil en la propia placa, mientras que otros los almacenan en un módulo de memoria separado o en la Unidad de Control).

Si el conjunto de parámetros está almacenado en la placa reemplazada, debe ser recargado desde la copia de seguridad antes de la puesta en servicio.

La configuración de los puentes, las posiciones de los interruptores DIP y cualquier interruptor de configuración de hardware en la placa original deben transferirse o coincidir en la placa de reemplazo antes de la instalación.

Preguntas Frecuentes

P1: Después de un rayo en el suministro de la planta, el inversor ya no responde a ningún comando de marcha. La etapa de potencia parece no dañada y el bus de CC se carga correctamente. ¿Es la MC00160783M01 la causa del fallo?

Los eventos de sobretensión inducidos por rayos comúnmente dañan la sección de interfaz de E/S de la placa de control; los optoacopladores de entrada digital y los circuitos de protección de entrada analógica son los componentes más expuestos.

Si el variador se enciende (el bus de CC se carga, la pantalla se ilumina) pero no responde a ninguna señal de entrada y no genera salida de motor, es probable que la interfaz de E/S de la MC00160783M01 se haya dañado.

Busque otros indicadores: un código de fallo en la pantalla que apunte a un fallo de hardware interno confirma el daño a nivel de placa.

P2: La pantalla del variador está completamente en blanco después de encenderse. El voltaje de suministro se confirma correcto. ¿Es la MC00160783M01 la causa del fallo?

Una pantalla en blanco con voltaje de suministro confirmado correcto sugiere que la fuente de alimentación interna de la placa de la CPU ha fallado, o que la comunicación de la pantalla entre la placa de la CPU y el panel de visualización se ha interrumpido.

Antes de concluir que la placa de CPU y E/S ha fallado, verifique el cable de conexión entre la placa y el panel de visualización; vuelva a conectarlo.

Verifique también los fusibles de alimentación de control en la placa. Si el suministro llega a la placa pero la pantalla permanece en blanco, la placa de la CPU requiere reemplazo.

P3: El variador ejecuta el motor correctamente en modo manual local pero no responde a las señales de comando remoto a través de las entradas digitales. El cableado de E/S se ha verificado como correcto. ¿Cuál es el fallo probable?

Un variador que responde localmente pero no remotamente con cableado de E/S confirmado como correcto sugiere que la sección de entrada digital de la MC00160783M01 tiene un fallo; los optoacopladores para las entradas de comando remoto pueden haber fallado mientras que otros circuitos permanecen funcionales.

Verifique la configuración de los parámetros que seleccionan la fuente de control local y remota; asegúrese de que el variador esté configurado para el control de entrada remota.

Si la configuración es correcta y los indicadores LED de entrada digital en la placa no se iluminan cuando se aplican las señales remotas, los optoacopladores de entrada han fallado.

P4: Se ha instalado una MC00160783M01 de reemplazo. El variador funciona pero muestra una velocidad de motor incorrecta en la salida analógica y el PLC recibe retroalimentación de velocidad incorrecta. ¿Qué se debe verificar?

Las señales de salida analógica incorrectas después del reemplazo de la placa suelen ser causadas por un desplazamiento de calibración en la sección de salida analógica de la nueva placa, o por una discrepancia en los parámetros de configuración del rango de salida. Verifique la configuración de los parámetros para el rango de salida analógica (selección de 0–10 V o 4–20 mA, y el escalado de salida).

Si los parámetros coinciden con la configuración original pero la salida sigue siendo incorrecta, el circuito de salida analógica en la placa de reemplazo tiene un problema de calibración o de componentes que requiere servicio.

P5: La MC00160783M01 se describe como versión M01. Si un reemplazo muestra M02 o una revisión posterior, ¿es seguro usarlo?

Las revisiones de una placa de control dentro de la misma familia de números de pieza son generalmente compatibles con versiones anteriores; la revisión M02 incluiría actualizaciones de componentes o mejoras de fiabilidad manteniendo la misma especificación funcional e interfaz física.

Sin embargo, confirme con la documentación del fabricante del variador o el catálogo de repuestos que la revisión M02 está listada como un reemplazo directo para M01 antes de la instalación.

Algunos cambios de revisión implican actualizaciones de firmware que afectan la compatibilidad de parámetros.
