| Lugar de origen | Alemania |
| Nombre de la marca | SIEMENS |
| Certificación | CE ROHS |
| Número de modelo | A5E01105817 |
Número de la parte:A5E01105817: las condiciones de los productos
El fabricante:Siemens AG (Alemania)
Tipo de producto:Tarjeta de disparo SCR ¢ PCB de disparo analógico (dispositivo de puerta del tiristor)
Familia de productos:SINAMICS V50
Aplicación:Pampas de agua, ventiladores y sistemas de infraestructura HVAC/W/WW

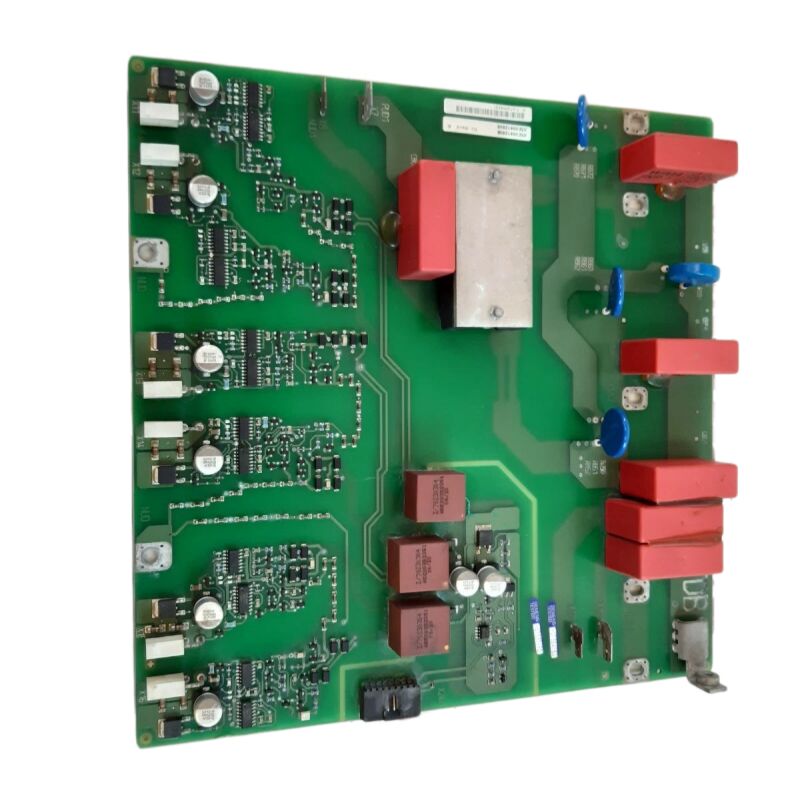

El A5E01105817 es la tarjeta de disparo SCR el disparador del tiristor y la placa de procesamiento de señal analógica para el accionamiento Siemens SINAMICS V50.El V50 fue la plataforma de propulsión de infraestructuras de Siemens diseñada específicamente para agua y aguas residuales, HVAC y aplicaciones de bombas en el rango de potencia de 37 kW a 250 kW (50 a 400 CV).
Estas son las unidades que manejan los sistemas de agua de los edificios, bombas de plantas de tratamiento, grandes ventiladores de circulación,y instalaciones de torres de refrigeración: cargas en las que la velocidad variable ofrece un ahorro energético significativo en comparación con la operación a velocidad fija con control de flujo mecánico.
El A5E01105817 ocupa una posición crítica en la cadena de conversión de potencia del V50.
The drive's AC input stage uses a thyristor (SCR) rectifier — a bank of silicon-controlled rectifiers — to convert the incoming three-phase AC supply into the DC link voltage that feeds the inverter section.
A diferencia de un rectificador de diodos pasivos, el rectificador de tiristores está controlado por fase:el ángulo de disparo de cada tiristor se ajusta para regular el voltaje del bus de CC y para gestionar la precarga de los condensadores de enlace CC durante el arranque.
El A5E01105817 genera estos pulsos de disparo del tiristor y maneja las funciones de acondicionamiento de señal analógica asociadas con los circuitos de entrada y precarga de CA.
La designación "tarjeta analógica" aplicada a esta placa refleja su papel en el procesamiento de las señales analógicas de medición y control en el extremo frontal de conversión de potencia del V50detección de corriente, y las señales de tiempo sincronizadas por fase que determinan cuándo se activa cada tiristor en el puente del rectificador.
Estas son fundamentalmente funciones analógicas que se encuentran aguas arriba del procesador de control digital de la unidad.
| Parámetro | Valor |
|---|---|
| Número de la parte | A5E01105817: las condiciones de los productos |
| Fabricante | Siemens AG y sus subsidiarios |
| Tipo de producto | Tarjeta de disparo SCR / PCB de disparo analógico |
| Familia de productos | SINAMICS V50 |
| Aplicación | Las unidades de agua, aguas residuales, HVAC, bomba/ventilador |
| Alcance de potencia del motor | 37 kW a 250 kW (plataforma V50) |
| Función | Disparo por ángulo de fase con tiristor (SCR), acondicionamiento de señal analógica |
| Estado de la producción | Suspendió su producción |
| País de origen | Alemania |
Un tiristor (SCR) es un dispositivo semiconductor que conduce corriente después de recibir un pulso de puerta, y continúa conduciendo hasta que la corriente a través de él cae a cero.seis tiristores están dispuestos de modo que cada uno conduce durante la parte del ciclo de forma de onda CA asignado a su posición.
Mediante la variación del ángulo de encendido, el punto en el ciclo de CA en el que se entrega el pulso de la puerta, se puede controlar la tensión media de salida de CC del rectificador.
El A5E01105817 maneja este control del ángulo de disparo.
It detects the zero crossings of all three AC supply phases — establishing the phase reference for each thyristor position — and generates firing pulses at the commanded angle relative to these references.
El ángulo de disparo es fijado por la electrónica de control principal de la unidad basado en el punto de ajuste de voltaje del bus de CC.el ángulo de disparo se controla para mantener el voltaje de enlace de CC dentro de su rango de funcionamientoDurante la precarga de arranque, el ángulo de disparo se avanza progresivamente para aumentar gradualmente el voltaje del bus de CC sin estresar los condensadores.
El circuito de sincronización de fase de la placa deberá permanecer bloqueado a la frecuencia de alimentación CA durante todo el funcionamiento.
La pérdida de sincronización por una interrupción transitoria del suministro o una falla de la placa genera un error de tiempo del pulso de disparo que interrumpe inmediatamente la salida controlada del rectificador.
Además de la activación de SCR, el A5E01105817 realiza el acondicionamiento de señal analógica para las mediciones de entrada del V50.Las mediciones de voltaje CA de los terminales de alimentación se procesan a través de los circuitos de acondicionamiento de señal de la placa para producir las señales de retroalimentación de voltaje utilizadas por el regulador de voltaje del bus CC.
Los datos de magnitud y simetría del voltaje de fase de alimentación se extraen de estas mediciones y se comparan con los parámetros de umbral de la unidad. La detección de fallas de alimentación se basa en esta ruta.
La placa también condiciona la medición de la corriente de la armadura desde el circuito del rectificador.
Esta retroalimentación de corriente alimenta tanto la función límite de corriente del rectificador como el algoritmo de detección de fallas de tierra.
La medición precisa de la corriente a través del A5E01105817 es, por lo tanto, fundamental no sólo para la regulación normal, sino para el comportamiento de protección de la unidad.
El SINAMICS V50 se dirigió a un segmento de mercado específico: grandes instalaciones de agua, aguas residuales y HVAC donde las capacidades de accionamiento de 37 kW a 250 kW son típicas,y donde el perfil de aplicación , los ciclos de arranque-parada relativamente poco frecuentes, las funciones de control específicas de la bomba, requieren una solución especialmente diseñada en lugar de un accionamiento de uso general.
El V50 incluía funciones específicas de la bomba: control de cascada de múltiples bombas, rutinas de llenado de tuberías para evitar el martillo de agua, detección de corriente seca,y monitoreo energético adaptado al perfil operativo de la infraestructura hídrica.
Cuando la plataforma V50 fue descontinuada, Siemens dirigió el reemplazo a la SINAMICS G120X para este segmento de aplicación.
El G120X continúa con el enfoque de aplicación del V50: bombas y ventiladores optimizados, funciones de ahorro de energía incorporadas, pero utiliza rectificación basada en IGBT en lugar de rectificación de tiristor.y utiliza la actual arquitectura de control SINAMICS G en lugar de la arquitectura interna del V50.
P1: El SINAMICS V50 está mostrando una falla de bajo voltaje del bus de CC en el inicio, pero la fuente de CA se ha confirmado dentro de las especificaciones. ¿Podría ser la A5E01105817 la causa?
La baja tensión del bus de corriente continua al arranque con una fuente de CA confirmada saludable apunta directamente a un problema en la sección del rectificador o en su control de encendido.
El A5E01105817 es la fuente de fallo más probable. Un circuito de encendido fallido significa que los tiristores en el puente rectificador no se están activando.Así que no hay voltaje del bus de CC se acumula a pesar de que la fuente de CA está presenteVerifique si se registran fallas de precarga del tiristor antes de que aparezca la falla de baja tensión.
También comprobar que las entradas de sincronización de fase CA a la placa están intactas ¢ las conexiones de señal de sincronización dañadas producen ángulos de disparo incorrectos que resultan en una salida de CC rectificada baja o nula.
P2: ¿Se puede reparar la tarjeta de disparo A5E01105817 SCR a nivel de tabla en lugar de reemplazarla?
La reparación a nivel de componente es viable para placas como la A5E01105817 donde el fallo se localiza en componentes identificables transformadores de pulso, optoacopladores, circuitos integrados de detección de cruce cero,o componentes pasivos en las redes de cronometraje RC.
Una empresa especializada en reparación de unidades con experiencia en placas de disparo analógicas de Siemens a menudo puede identificar y reemplazar el componente averiado a una fracción del costo de obtener una placa de reemplazo.
La reparación es particularmente atractiva para piezas descontinuadas donde el suministro de placas de repuesto del mercado de repuestos es limitado o incierto.
Siempre solicite una prueba de carga funcional después de la reparación para confirmar que los seis canales de disparo funcionan correctamente.
P3: La unidad V50 dispara el puente SCR pero muestra corrientes de fase desequilibradas en la entrada. El suministro se ha confirmado equilibrado. ¿Es probable que el A5E01105817 lo esté causando?
Unbalanced input currents with a confirmed balanced supply is a classic sign of non-uniform firing angles across the six SCR positions — one or more channels on the A5E01105817 is delivering its firing pulse at a different phase angle than the others.
Esto puede ser el resultado de un componente RC derivado en la red de cronometraje para un canal, o de un transformador de pulso degradado.
Se comprobará midiendo el ángulo de fase de cada pulso de la puerta del tiristor en relación con su correspondiente cruce AC cero, utilizando un osciloscopio.
Los ángulos no uniformes confirman un problema con la tarjeta de disparo.
P4: Se ha instalado un A5E01105817 de reemplazo y la unidad se inicia sin fallas, pero el tiempo de precarga parece más largo que antes. ¿Es esto normal?
Puede producirse un tiempo de precarga ligeramente más largo después de un reemplazo de la placa si los parámetros de la rampa del ángulo de disparo de la placa nueva difieren de las tolerancias de los componentes de la placa original.
En la mayoría de los casos, esto es benigno y la unidad funciona normalmente después de completar la precarga.
Si el tiempo de precarga es significativamente más largo, se verificará que la tensión del bus de CC se está acumulando a un ritmo razonable durante la precarga.
La acumulación demasiado lenta con una tarjeta de disparo funcional puede indicar un problema con la resistencia de precarga o el contactor no relacionado con la tarjeta de disparo SCR.
P5: El SINAMICS V50 ha llegado al final de su vida útil y se está planeando una unidad de reemplazo. ¿Cuál es la ruta de migración recomendada?
Para aplicaciones de bombas y ventiladores en el rango de potencia del V50, el SINAMICS G120X es la plataforma sucesora actual de Siemens.optimización energética, y conectividad de bus de campo.
A diferencia del rectificador de tiristor del V50, el G120X utiliza una opción de extremo frontal activa basada en IGBT para mejorar la calidad de la energía, o un rectificador de diodo pasivo en la configuración estándar.La planificación de la migración debe tener en cuenta las diferencias en el cableado de control, parametrización y configuración de bus de campo entre las dos plataformas.
Siemens proporciona documentación de apoyo de migración específica para las transiciones de V50 a G120X.
