Número de pieza: A5E00825002
Fabricante: Siemens AG (Alemania)
Tipo de producto: Placa de control — Controlador de puerta IGBT IGD1/R3-BGR con módulos de salida
Familia de productos: MICROMASTER 440 / MICROMASTER 430 (MM440 / MM430)

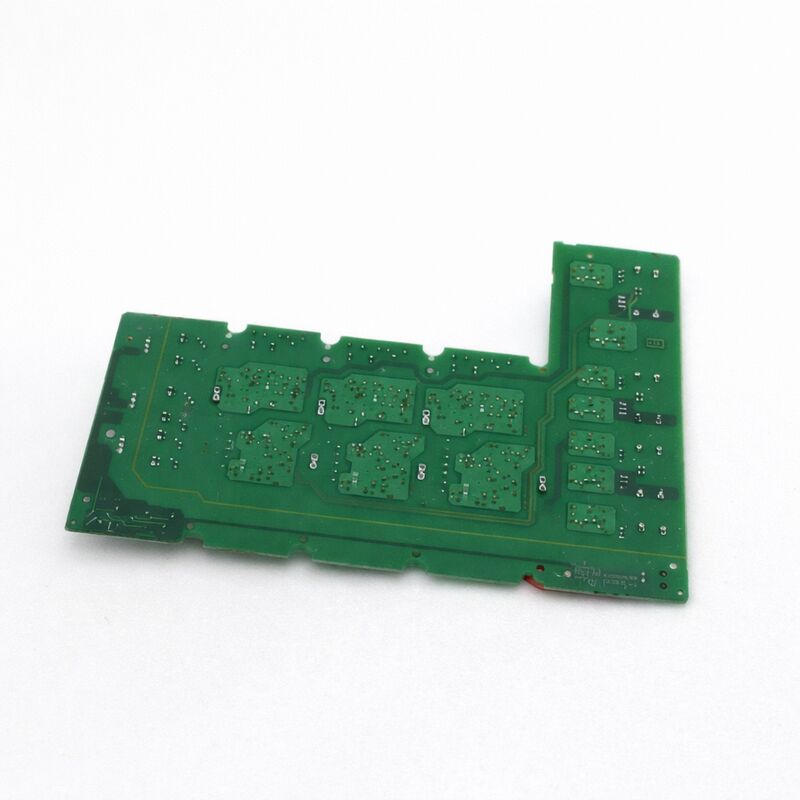

El A5E00825002 es la placa de control IGD1/R3-BGR — el ensamblaje del controlador de puerta IGBT de primera generación completo con módulos de salida IGBT — para variadores de CA Siemens MICROMASTER 440 y MICROMASTER 430 en la clase de 110 kW.
La placa es el corazón de la sección de potencia del MM440 en este nivel de potencia: transporta el circuito del controlador de puerta que activa los IGBT del inversor, la ruta de medición de corriente que retroalimenta el algoritmo de control vectorial del variador y los propios módulos IGBT que realizan la conmutación de CA de alta potencia real.
El MICROMASTER 440 de 110 kW (6SE6440-2UD41-1FA1 y similares) se encuentra en algunas de las aplicaciones industriales de servicio continuo más exigentes: compresores grandes, transportadores pesados, centrifugadoras, ventiladores industriales y bombas de proceso donde el variador funciona cerca de la potencia nominal durante períodos prolongados.
A este nivel de potencia, el tamaño físico del controlador de puerta IGBT y el ensamblaje del módulo aumenta significativamente en comparación con las variantes MM440 de menor potencia.
El A5E00825002 refleja esto: el factor de forma R3-BGR es un ensamblaje más grande y sustancial que las placas de la serie R utilizadas en tamaños de bastidor más pequeños.
El sufijo "BGR" en la designación R3-BGR identifica la revisión específica de la placa para esta combinación de IGBT y corriente nominal.
Esto distingue esta placa de la A5E00825001 estrechamente relacionada, que sirve a la variante de 210 A en el mismo bus de 480 V/650 VCC, lo que confirma que la clasificación de 260 A es específica para el A5E00825002 y que las dos placas no son intercambiables.
| Parámetro | Valor |
|---|---|
| Número de pieza | A5E00825002 |
| Fabricante | Siemens AG |
| Tipo de producto | Placa de control — IGD1/R3-BGR con módulos de salida IGBT |
| Gen. del controlador de puerta | IGD1 (primera generación) |
| Factor de forma | R3-BGR |
| Tensión de entrada de CA | 480V CA |
| Tensión del bus de CC | 650V CC |
| Corriente nominal | 260A |
| Módulo IGBT | FS450R12KE3-S1 (450A/1200V) |
| Aplicación del variador | MICROMASTER 440 / 430, clase ~110 kW |
| Estado de producción | Descontinuado |
| País de origen | Alemania |
La designación IGD1 identifica esta placa como perteneciente a la primera generación de la serie de controladores de puerta IGBT (IGD) de Siemens para variadores SINAMICS y MICROMASTER.
La generación IGD1 estableció la arquitectura fundamental que luego evolucionó a la IGD2 utilizada en las plataformas de chasis SINAMICS S120 y SINAMICS G120.
El IGD1 funciona de la misma manera que las generaciones posteriores: recibe comandos de conmutación PWM de la unidad de control del variador a través de enlaces de fibra óptica, genera los pulsos de puerta para cada una de las seis posiciones de IGBT en el puente trifásico y monitorea cada IGBT para detectar la desaturación (detección de sobrecorriente) a través de la ruta de retroalimentación del controlador de puerta.
El enlace de fibra óptica entre la placa de control y el IGD1 proporciona aislamiento galvánico entre la electrónica de control de bajo voltaje y la sección de potencia de alto voltaje; con un bus de CC de 650 V, este aislamiento es esencial para la seguridad y para evitar que el ruido de conmutación de alta frecuencia se propague de regreso a la electrónica de control.
El A5E00825002 incorpora la interfaz de fibra óptica para esta ruta de comunicación como parte de su ensamblaje de PCB.
El FS450R12KE3-S1 es un módulo de puente IGBT trifásico completo con una clasificación de 450 A continuos (1200 V VCES), utilizado en el A5E00825002 a una corriente de funcionamiento reducida de 260 A. Esta reducción es deliberada: operar el módulo por debajo de su corriente máxima extiende la vida útil térmica, reduce la excursión de la temperatura de la unión durante las transiciones de carga y proporciona margen contra sobrecargas momentáneas durante la capacidad de sobrecarga del 150% del MM440 a intervalos de 60 segundos.
Con una entrada de CA de 480 V, el bus de CC se sitúa aproximadamente a 650 V CC.
Los 1200 V VCES del FS450R12KE3-S1 proporcionan un margen de voltaje adecuado a esta tensión de bus, teniendo en cuenta los picos de voltaje de apagado generados por el reactor de salida del variador y las inductancias del cable.
Siemens especificó el dispositivo de 1200 V para esta tensión de bus precisamente porque el margen de seguridad en las condiciones de salida nominales del variador es necesario para una larga vida útil de los IGBT.
El código de falla F022 del MM440, que indica una falla en la interfaz de fibra óptica entre la placa de control y la placa IGD, es uno de los códigos de falla más comunes asociados con el A5E00825002 en servicio.
Cuando esta falla aparece en un MM440 de 110 kW, la placa de control del variador ha perdido la comunicación con la placa del controlador de puerta a través de la conexión de fibra óptica. Antes de reemplazar la placa, inspeccione los cables de fibra óptica entre el A5E00825002 y la placa de control: verifique si hay fibras rotas, conectores contaminados o cables doblados lo suficiente como para agrietar la fibra.
Una fibra dañada es mucho más común que una falla real de la placa como causa de F022.
Si las conexiones de fibra están intactas y F022 persiste, el circuito del controlador de puerta en el propio A5E00825002 ha fallado y se requiere el reemplazo de la placa.
P1: El variador MM440 de 110 kW muestra F022 (falla de la placa de fibra óptica). El A5E00825002 ha sido inspeccionado visualmente y no se observa ningún daño físico. ¿Qué se debe verificar antes de reemplazar la placa?
F022 sin daño físico visible es casi siempre un problema del cable de fibra óptica en lugar de una falla de la placa. Retire cada cable de fibra óptica de los conectores del A5E00825002 y de los conectores de la placa de control. Inspeccione los extremos del cable bajo luz brillante; busque contaminación, grietas en la cubierta de plástico de la fibra o decoloración en la punta.
Pruebe la transmisión de cada cable con una fuente LED simple y un detector si están disponibles. Reemplace cualquier cable sospechoso. Vuelva a conectar y encienda antes de concluir que la placa A5E00825002 ha fallado.
P2: El A5E00825002 tiene una clasificación de 260 A, pero el IGBT FS450R12KE3-S1 tiene una clasificación de 450 A. ¿Por qué hay una diferencia tan grande?
La clasificación de 450 A del IGBT es su corriente de colector máxima o absoluta máxima en condiciones pulsadas a una temperatura de caja controlada. En el entorno continuo y térmicamente restringido de un gabinete de variador sellado, con las pérdidas de conmutación de PWM a la frecuencia portadora del variador y la capacidad de sobrecarga del variador, la corriente continua práctica de este módulo es sustancialmente menor.
La clasificación continua de 260 A del A5E00825002 es la salida térmicamente sostenible en condiciones ambientales nominales para el chasis del variador MM440, teniendo en cuenta todos estos factores. El margen entre 260 A y 450 A proporciona el margen para la sobrecarga del 150% del variador y para la longevidad del módulo.
P3: ¿Se puede usar la placa A5E00825002 (260 A) en un MM440 que originalmente tenía la placa A5E00825001 (210 A)?
No, las dos placas sirven para diferentes clasificaciones de variador (110 kW frente al variador de menor clasificación asociado con 210 A). El montaje físico puede parecer similar, pero la configuración del controlador de puerta, la calibración del sensor de corriente y los parámetros de la interfaz de control se adaptan al variador específico que sirven.
Instalar una placa de 260 A en un variador dimensionado para la placa de 210 A introduce una desincronización en la medición de corriente: la escala de corriente de la placa de control será incorrecta, lo que resultará en una limitación de corriente inadecuada, fallas de sobrecorriente falsas o una operación de IGBT subprotegida. Siempre confirme el número A5E exacto contra la etiqueta de la placa instalada antes de solicitar un reemplazo.
P4: Al reemplazar el A5E00825002, ¿es necesario aplicar material de interfaz térmica entre el módulo IGBT y el disipador de calor?
Sí, sin excepción. El módulo IGBT hace contacto íntimo con el disipador de calor de aluminio del variador a través de su placa base.
El material de interfaz térmica, típicamente un compuesto de cambio de fase o una almohadilla, llena los huecos de aire microscópicos entre las dos superficies, reduciendo drásticamente la resistencia térmica de la unión del IGBT al disipador de calor.
Sin una TIM adecuada, las temperaturas de la unión del IGBT bajo carga completa pueden ser decenas de grados más altas que la temperatura del disipador de calor, alcanzando fácilmente la temperatura máxima absoluta de la unión del módulo.
Se producirá una falla por sobretemperatura (F0004 en MM440) o una falla prematura del IGBT. Siga el procedimiento de aplicación de TIM especificado por Siemens durante la instalación.
P5: El variador funcionaba previamente a plena carga de 110 kW sin problemas. Después de un evento de corte de energía, el variador ahora muestra F0001 (sobrecorriente) a cualquier nivel de carga superior al 50%. ¿Es esto el A5E00825002?
Un umbral de falla de sobrecorriente que cae después de un evento de energía, particularmente a un porcentaje de carga específico, generalmente indica que una posición de IGBT en el A5E00825002 ha sido parcialmente dañada.
El IGBT aún puede conducir y conmutar, pero con una característica VCE(sat) degradada, lo que hace que se desature a una corriente menor que antes del evento. El circuito de detección de desaturación del controlador de puerta activa F0001 cuando detecta esta VCE(sat) anormal.
La carga completa revela la falla porque la corriente es lo suficientemente alta como para activar el umbral de protección degradado.
Una medición con osciloscopio de las tres corrientes de fase del motor durante la falla generalmente mostrará asimetría en una fase, lo que apunta a la posición específica del IGBT dañado antes de decidir el reemplazo completo de la placa.
