placa de circuito cnc
>
|
| Lugar de origen | Alemania |
| Nombre de la marca | SIEMENS |
| Certificación | CE ROHS |
| Número de modelo | A5E00825001 |
Número de pieza: A5E00825001
Referencia interna GWE: GWE:A5E00825001
Fabricante: Siemens AG — Gerätewerk Erlangen (GWE), Alemania

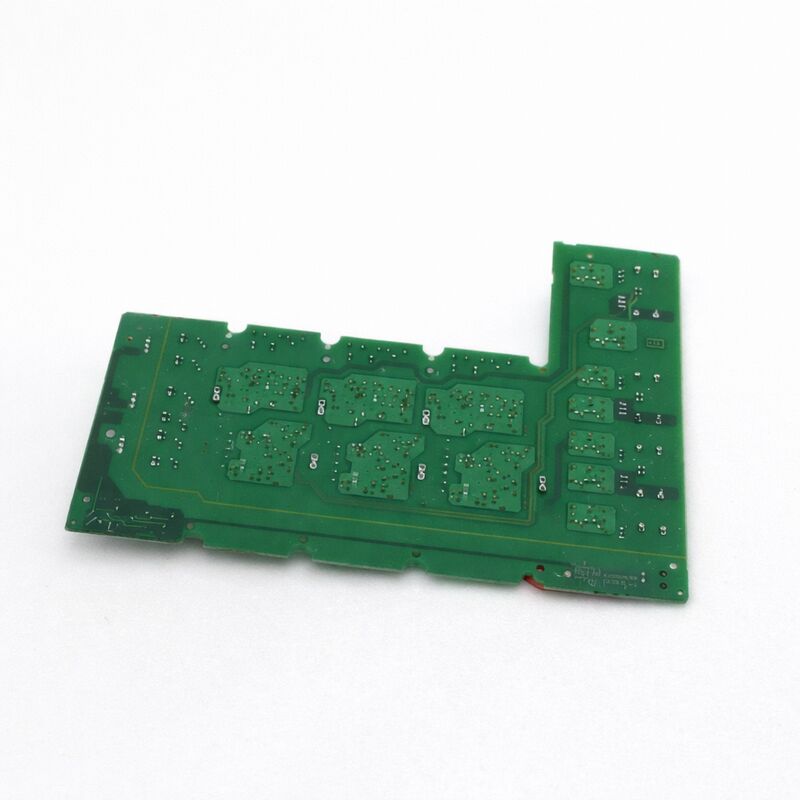

Tipo de producto: Placa de control IGBT — Ensamblaje de reparación de bloque de potencia IGD1/R3
El A5E00825001 es la placa de control del bloque de potencia IGBT IGD1/R3 para los variadores de CA Siemens MICROMASTER 440 y MICROMASTER 430 en la clase de potencia de 90–132 kW.
Es un ensamblaje de reparación completo: la placa de control de puerta IGBT de primera generación (IGD1) se suministra junto con el módulo de potencia IGBT FS300R12KE3-S1, proporcionando todo lo necesario para restaurar la sección de potencia del inversor del variador en una sola operación de reemplazo.
Siemens fabricó este ensamblaje en las instalaciones de Gerätewerk Erlangen; el prefijo GWE en su referencia interna confirma este origen.
Las piezas designadas por GWE representan la producción propia de Siemens de ensamblajes de bloques de potencia de variadores, en contraposición a los componentes de terceros adquiridos por Siemens para el ensamblaje.
Este linaje de producción interna se refleja en las características estrechamente adaptadas del controlador de puerta y el IGBT que hacen del A5E00825001 un reemplazo de calidad de fábrica en lugar de una alternativa genérica.
La placa se descontinuó el 30 de abril de 2016, ya que la plataforma MICROMASTER 440/430 pasó por su ciclo de vida final. Para los muchos sitios que continúan operando variadores MM440 y MM430 en el rango de 90–132 kW, el mercado de repuestos sigue siendo la única fuente de suministro.
Las empresas especializadas en reparación de variadores tienen ensamblajes de intercambio probados, y la pieza sigue siendo comercializada activamente en el mercado de repuestos industriales más de una década después de su fecha de descontinuación.
| Parámetro | Valor |
|---|---|
| Número de pieza | A5E00825001 |
| Referencia GWE | GWE:A5E00825001 |
| Fabricante | Siemens AG (GWE Erlangen) |
| Controlador de puerta | IGD1 (primera generación) |
| Factor de forma | R3 |
| Corriente nominal | 210A |
| Tensión nominal | 400V CA / 650V CC de bus |
| IGBT incluido | FS300R12KE3-S1 (300A / 1200V) |
| Tamaño físico | ~410 × 220 × 60 mm |
| Aplicación del variador | MM440 / MM430, 90–132 kW |
| Descontinuado | 30/04/2016 |
| País de origen | Alemania |
El factor de forma R3 designa la configuración de montaje físico de este bloque de potencia: un tamaño y forma específicos que encajan en el compartimento electrónico de los variadores MM440/MM430 de la serie GX y más grandes en el rango de potencia aplicable.
La placa del controlador de puerta IGD1 se monta directamente en el módulo IGBT FS300R12KE3-S1, y el ensamblaje combinado se atornilla al disipador de calor de aluminio del variador, que disipa el calor de conmutación de las uniones del IGBT.
Con una corriente nominal continua de 210 A, el A5E00825001 opera el FS300R12KE3-S1 con una reducción significativa por debajo de su capacidad de corriente pico de 300 A.
Esta reducción es deliberada. La corriente de salida nominal del variador a 400 V CA de entrada corresponde al rango de motor de 90–132 kW, y el presupuesto de potencia térmica del chasis del variador (el área del disipador de calor, el flujo de aire de refrigeración, el rango de temperatura ambiente) establece el límite práctico de corriente sostenida por debajo del pico absoluto del módulo IGBT.
La reducción también proporciona margen para la capacidad de sobrecarga del 150% del MM440 (hasta 60 segundos) sin someter los módulos IGBT a estrés térmico.
El FS300R12KE3-S1 es el puente IGBT trifásico completo de Infineon en un solo paquete de módulo, con una corriente de colector nominal de 300 A y un voltaje de ruptura colector-emisor de 1200 V.
La clasificación de dispositivo de 1200 V proporciona un margen de seguridad adecuado para un voltaje de bus de CC de 650 V, que surge de la rectificación de una fuente trifásica de 400 V CA.
La construcción de paquete único (los seis IGBT del puente trifásico en un solo módulo) reduce el número de conexiones de interfaz térmica y conexiones de bus internas en el variador, mejorando tanto la fiabilidad de fabricación como la simplicidad del servicio de campo.
Dado que Siemens finalizó la producción en abril de 2016, los sitios que continúan dependiendo de los variadores MM440 o MM430 a este nivel de potencia tienen dos vías en el mercado de repuestos: obtener un ensamblaje de intercambio probado de un distribuidor de repuestos industriales, o contratar a una empresa especializada en reparación de variadores para la reparación a nivel de placa del A5E00825001 defectuoso.
La reparación a nivel de placa es viable cuando el propio módulo IGBT está intacto y el fallo se encuentra en el circuito del controlador de puerta IGD1: optoacopladores defectuosos, componentes de detección de desaturación dañados o circuitos de interfaz de fibra óptica corruptos son fallos a nivel de componente que los técnicos de reparación de variadores capacitados pueden abordar.
Cuando el propio módulo IGBT ha fallado (cortocircuito o circuito abierto), el ensamblaje completo debe ser reemplazado.
P1: El MM440 de la serie GX de 110 kW muestra el fallo F0022 inmediatamente al encender, antes de que se dé una orden de marcha. ¿Es el A5E00825001 la causa?
El F0022 (fallo de comunicación de la placa de fibra óptica) al encender antes de cualquier orden de marcha apunta a una interrupción en la comunicación entre la placa de control y la placa del controlador de puerta IGD1, ya sea un cable de fibra óptica defectuoso o una placa del controlador de puerta defectuosa.
Primero inspeccione todos los cables de fibra óptica entre el A5E00825001 y la placa de control del variador, incluidos los conectores en ambos extremos.
Una fibra agrietada o contaminada es la causa más común. Si las fibras se confirman como buenas y el F0022 persiste, el circuito IGD1 del A5E00825001 ha fallado.
P2: El A5E00825001 (210A) se enumera junto con el A5E00825002 (260A) para la misma plataforma MM440/MM430. ¿Qué determina qué placa utiliza un variador específico?
Las dos placas sirven a diferentes potencias dentro del rango MM440/MM430. El A5E00825001 de 210A sirve a los modelos de 90–132 kW, mientras que el A5E00825002 de 260A sirve a los modelos de 110 kW y superiores en la configuración de la serie GX más grande donde se necesita una mayor corriente de bus de CC.
La placa específica requerida está determinada por el número de pedido del variador: la sección de potencia del variador instalado solo admite físicamente uno de los dos factores de forma.
Siempre confirme el número A5E de la placa instalada en su propia etiqueta antes de solicitar un reemplazo.
P3: Al reemplazar el A5E00825001, ¿es necesario recalibrar algún parámetro del variador?
No, el A5E00825001 no almacena ningún parámetro del variador. Los parámetros del variador MM440/MM430 se almacenan en la placa de control. Después del reemplazo de la placa, el variador arranca normalmente y lee sus parámetros de la placa de control sin ningún paso de recalibración.
Sin embargo, verifique que las conexiones de fibra óptica estén correctamente asentadas y realice una breve ejecución sin carga para confirmar que la placa de reemplazo genera corrientes de fase de salida correctas antes de reanudar la carga de producción.
P4: Se reemplazó el A5E00825001 pero el variador ahora muestra F0004 (sobretemperatura) a plena carga en pocos minutos. ¿Cuál es la causa?
El F0004 poco después de un reemplazo del bloque de potencia a plena carga se debe casi con certeza a un material de interfaz térmica (TIM) incorrecto o faltante entre la placa base del módulo FS300R12KE3-S1 y el disipador de calor.
Sin una aplicación correcta del TIM, la resistencia térmica de la unión del IGBT al disipador de calor es varias veces mayor que el valor de diseño, y la unión del IGBT alcanza la sobretemperatura bajo carga, incluso cuando el disipador de calor se siente solo moderadamente caliente.
Retire el ensamblaje, limpie ambas superficies y vuelva a aplicar el TIM correctamente según el procedimiento de instalación de Siemens.
P5: Dado que el A5E00825001 se descontinuó en 2016, ¿existe un equivalente SINAMICS para un sitio que actualiza de MM440 a SINAMICS G120?
En la plataforma SINAMICS G120, la función de potencia equivalente la proporciona el Módulo de Potencia G120: el PM240, PM250 o PM260, según la aplicación.
No hay una placa IGD1 separada que obtener; el Módulo de Potencia G120 se reemplaza como una unidad completa.
Para los sitios que migran de un MM440 de 90–132 kW a SINAMICS G120, el Módulo de Potencia G120 en la potencia adecuada (típicamente PM240-2 o PM250-2 a 90 kW o 110 kW, 400V) proporciona un rendimiento de control de motor equivalente con firmware y soporte de hardware SINAMICS actuales.
