| Lugar de origen | Alemania |
| Nombre de la marca | SIEMENS |
| Certificación | CE ROHS |
| Número de modelo | A5E00714563 |
Número de pieza: A5E00714563
Fabricante: Siemens AG (Alemania)
Tipo de producto: Tarjeta de Control de Bloque de Potencia SINAMICS y — Serie IGD2 Gate Driver
Familia de productos: Piezas de Reparación de Bloques de Potencia de Inversor SINAMICS (serie A5E00714560)
Generación de Gate Driver: IGD2 (gate driver IGBT de segunda generación)

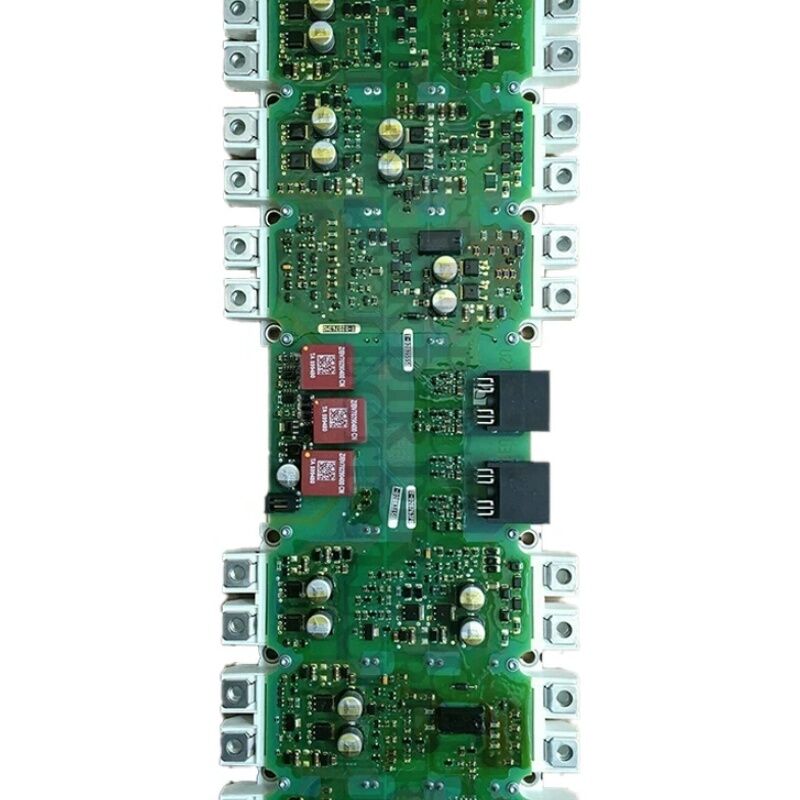

El A5E00714563 es una tarjeta de control de bloque de potencia SINAMICS de la serie A5E00714560 y — el conjunto de reparación de gate driver IGBT de segunda generación (IGD2) que Siemens produjo para las plataformas de variadores de chasis SINAMICS G120, G120C, G150 y S120.
Esta serie incluye los A5E00714560, A5E00714561, A5E00714562 y A5E00714563, cada uno abordando una combinación específica de clase de voltaje y corriente en la gama de productos de variadores de chasis SINAMICS.
El A5E00714563 es una pieza de reparación producida por Siemens destinada a restaurar el bloque de potencia del inversor de los variadores de chasis SINAMICS cuando la tarjeta gate driver o el módulo IGBT asociado han fallado.
Al igual que con todos los miembros de la serie A5E00714560, el conjunto integra la tarjeta gate driver IGD2 con el módulo de salida IGBT como un par emparejado y — asegurando que las características de la puerta de accionamiento coincidan con precisión con los requisitos de conmutación del dispositivo IGBT específico utilizado.
Las placas de la serie A5E00714560 representan una generación distinta de los bloques de potencia basados en IGD1 utilizados en los variadores MICROMASTER.
El IGD2 incorporó interfaces de fibra óptica de mayor velocidad compatibles con la Unidad de Control SINAMICS (CU320, CU310 y similares), mejoras en la respuesta de detección de desaturación de puerta y una arquitectura de medición de corriente adaptada a los requisitos de regulación de corriente en bucle cerrado del control vectorial SINAMICS.
| Parámetro | Valor |
|---|---|
| Número de pieza | A5E00714563 |
| Fabricante | Siemens AG |
| Tipo de producto | Tarjeta de Control de Bloque de Potencia IGD2 |
| Familia de productos | Serie SINAMICS A5E00714560 |
| Generación de Gate Driver | IGD2 |
| Plataforma de variador | SINAMICS G120, G120C, G150, S120 |
| Estado de producción | Descontinuado |
| País de origen | Alemania |
La serie A5E00714560 comprende múltiples placas que cubren diferentes combinaciones de voltaje y corriente en la gama de variadores de chasis SINAMICS. En la clase de voltaje de 480V, la serie incluye placas con clasificaciones de corriente de 380A y 490A, cada una emparejada con el módulo IGBT específico adaptado a ese nivel de potencia.
El A5E00714563 amplía la serie para abordar configuraciones específicas dentro de la línea de variadores SINAMICS no cubiertas por los números de pieza inmediatamente adyacentes.
Cada placa de esta serie comparte la misma arquitectura fundamental de gate driver IGD2: recepción de comandos PWM por fibra óptica de la Unidad de Control SINAMICS, generación y distribución de pulsos de puerta de seis posiciones a las posiciones del puente IGBT, detección de desaturación por hardware y retorno de medición de corriente bidireccional a la unidad de control.
Las diferencias entre los números de pieza individuales de la serie reflejan diferencias en la especificación del módulo IGBT (diferentes clasificaciones de corriente, diferentes clases de voltaje) y en los valores específicos de la resistencia de puerta y las capacidades de corriente del controlador calibradas para cada dispositivo IGBT.
La generación IGD2 introdujo varias mejoras con respecto al IGD1 utilizado en los variadores MICROMASTER 440. La interfaz de fibra óptica en el IGD2 admite velocidades de datos más altas compatibles con los tiempos de ciclo de control más rápidos de la plataforma SINAMICS.
Mientras que MICROMASTER 440 utiliza un ciclo de control PWM relativamente conservador, el control vectorial y servo SINAMICS requiere tiempos de ciclo de control más cortos y — hasta 125 microsegundos en algunas configuraciones y — lo que exige una respuesta más rápida del gate driver y una retroalimentación de corriente de mayor fidelidad.
El circuito de detección de desaturación en el IGD2 también opera con mayor velocidad y sensibilidad.
En caso de falla de cortocircuito del IGBT, el IGD2 detecta la falla de encendido dentro del evento de conducción del IGBT e inicia un apagado suave y — reduciendo la tasa de caída de corriente para evitar picos de sobretensión de inductancias parásitas. Esta protección de apagado suave es particularmente importante en el rango de potencia del variador de chasis SINAMICS, donde las corrientes del IGBT y el di/dt asociado durante el apagado generan transitorios de voltaje inductivos significativos.
Reemplazar un bloque de potencia IGD2 en un variador de chasis SINAMICS requiere trabajar dentro de la sección de potencia del variador con el bus de CC confirmado descargado y bloqueado. La plataforma SINAMICS incluye un LED indicador del bus de CC y — este indicador debe confirmarse apagado antes de que comience cualquier trabajo en la sección de potencia. Después del aislamiento del suministro de CA, se debe observar un tiempo de espera de descarga mínimo (típicamente cinco minutos), seguido de la medición directa del voltaje del bus de CC con un voltímetro calibrado para confirmar niveles de voltaje seguros antes de tocar cualquier componente de la sección de potencia.
El conjunto A5E00714563 se monta en el disipador de calor del variador, con la placa base del módulo IGBT en contacto térmico con la superficie del disipador de calor.
Se debe aplicar material de interfaz térmica a esta superficie de contacto durante la instalación. Después de la instalación, vuelva a conectar los cables de fibra óptica a las posiciones correctas y — los cables individuales no dependen de la polaridad, pero deben conectar el eje del variador correcto a la posición correcta de la placa gate driver.
P1: ¿Cómo se confirma el A5E00714563 correcto para un variador SINAMICS específico antes de realizar el pedido?
La etiqueta de la placa del bloque de potencia instalada lleva el número de pieza A5E que se especificó originalmente para ese variador. Verifique la etiqueta de la placa que falló y — el número A5E en esa etiqueta es la referencia definitiva para el reemplazo.
Registre también la designación completa del tipo de variador de la placa de características del variador.
La documentación de piezas de repuesto de Siemens cruza la referencia del tipo de variador con el número de pieza del bloque de potencia y — confirmar tanto la etiqueta de la placa como el tipo de variador con esta documentación elimina cualquier ambigüedad antes de realizar el pedido.
P2: Un variador SINAMICS G120 se disparó con F30022 (falla a tierra detectada) sin carga conectada. ¿Podría el bloque de potencia A5E00714563 estar generando una falla falsa?
F30022 se genera cuando la Unidad de Control SINAMICS detecta un desequilibrio significativo en las corrientes de salida trifásicas, consistente con una falla a tierra. El circuito de medición de corriente del bloque de potencia proporciona los datos de corriente de fase utilizados para esta detección.
Un canal de medición de corriente defectuoso en la placa IGD2 produce un desequilibrio de corriente aparente incluso sin carga conectada, lo que activa F30022. Confirme verificando si las tres lecturas de corriente de salida en la pantalla de diagnóstico del variador muestran una condición de corriente cero realista y — una lectura distinta de cero en un canal con el variador en estado detenido confirma una falla de medición de corriente en el bloque de potencia.
P3: El variador mostró F30021 (sobrecorriente IGBT) y luego se encontró que el bloque de potencia tenía un módulo IGBT físicamente dañado. ¿Se debe verificar la Unidad de Control o alguna otra placa antes de instalar el A5E00714563 de reemplazo?
Sí. Un evento de cortocircuito del IGBT crea un transitorio de voltaje en el bus de CC que se propaga a través del cableado interno del variador. El filtrado de la fuente de alimentación de la Unidad de Control proporciona cierta protección, pero los eventos de falla severos pueden estresar los componentes de la fuente de alimentación de la Unidad de Control.
Antes de instalar el bloque de potencia de reemplazo, encienda el variador con el bloque de potencia desconectado (si es posible) para verificar que la fuente de 24V de la Unidad de Control esté dentro de las especificaciones. Verifique también el circuito de pre-carga, los fusibles del bus de CC y cualquier capacitor snubber que pueda haber estado expuesto al transitorio de falla.
P4: El A5E00714563 figura como descontinuado. ¿Es la serie A5E36717xxx un sucesor confirmado?
La serie A5E36717xxx representa la próxima generación de conjuntos de bloques de potencia SINAMICS y sirve como familia sucesora de la serie A5E00714560. El mapeo sucesor específico y — qué número A5E36717xxx reemplaza específicamente al A5E00714563 y — debe confirmarse con la documentación de migración de piezas de repuesto de Siemens para el tipo de variador y estado de producción específicos.
El sucesor incorpora la tarjeta gate driver IGD2 de próxima generación, manteniendo la compatibilidad funcional con la misma familia de variadores SINAMICS.
P5: ¿Se puede probar el A5E00714563 antes de la instalación para verificar que no esté dañado?
Una prueba funcional básica de un bloque de potencia IGD2 sin el chasis del variador no es sencilla, ya que la placa requiere la interfaz de fibra óptica SINAMICS y las fuentes de alimentación para operar.
El enfoque más confiable para una placa del mercado de accesorios es adquirirla de un proveedor que ofrezca documentación de prueba funcional y — confirmando que la placa se encendió en un banco de pruebas compatible con SINAMICS y que todos los canales de puerta se verificaron activos.
Esto proporciona una garantía razonable antes de la instalación en un variador de producción.
