SIEMENS 430/440 INVERSOR/CONVERTIDOR SCR Placa de disparo TDB PLACA A5E02822120 A5EO282212O

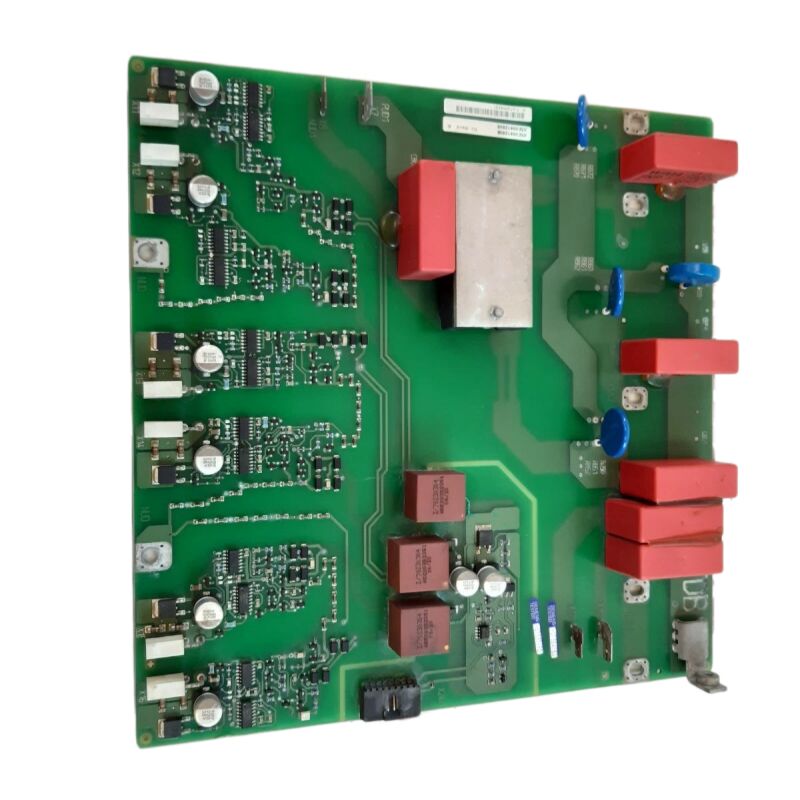

Siemens A5E02822120 | TDB Rectifier Trigger Board — Placa de Disparo del Rectificador para Módulo Convertidor de Tira de Tiristores de 480V AC/DC

Número de Pieza: A5E02822120

Fabricante: Siemens AG (Alemania)

Tipo de Producto: TDB — Placa de Disparo de Tiristores / Placa de Disparo del Rectificador (PCB ensamblada)

Familia de Producto: Serie de convertidores y unidades de chasis SINAMICS G120 / S120

Descripción General

El A5E02822120 es la TDB (Placa de Disparo de Tiristores / Placa de Disparo del Rectificador) — la placa de disparo del rectificador para ensamblajes de módulos convertidores Siemens SINAMICS G120 y S120. Su función es la generación y distribución de pulsos de disparo de puerta para los dispositivos tiristores (SCR) en la etapa de entrada del rectificador de la unidad.

A este nivel de la arquitectura de la unidad SINAMICS, el módulo convertidor rectifica el suministro trifásico de 480V AC entrante en el voltaje del bus DC que alimenta la sección del inversor. El A5E02822120 es la PCB de control que indica a cada tiristor en ese puente rectificador exactamente cuándo conmutar.

La designación "TDB" aparece en la propia etiqueta de la placa y en su documentación de Siemens — significa Thyristor Drive Board (Placa de Disparo de Tiristores), identificando el propósito principal de la placa dentro de la arquitectura de conversión de potencia de la unidad.

La TDB es distinta de las placas de control de puerta IGBT (serie IGD) que controlan la sección de salida del inversor: las placas IGD manejan la conmutación PWM rápida de la corriente del motor, mientras que la TDB maneja la conmutación de tiristores más lenta y sincronizada por fase de la entrada del rectificador.

El A5E02822120 forma parte de una familia de placas que también incluye el A5E02822121 y sus subvariantes.

Estas placas sirven para diferentes configuraciones de módulos convertidores dentro de la gama SINAMICS, cubriendo aplicaciones de unidades de chasis de mayor potencia de aproximadamente 90 kW a 250 kW donde el rectificador de entrada de la unidad utiliza tiristores para la rectificación controlada.

Especificaciones Clave

Función de la TDB — Control del Rectificador de Tiristores

Las unidades de chasis SINAMICS G120 y S120 en el rango de mayor potencia utilizan un rectificador controlado por tiristores (SCR) en la sección del convertidor de entrada, en lugar de un simple puente de diodos no controlado.

Este rectificador controlado otorga a la unidad la capacidad de regular la acumulación de voltaje del bus DC durante la pre-carga, implementar el arranque suave de los capacitores del bus DC sin daños por corriente de irrupción y, en algunas configuraciones, permitir la retroalimentación regenerativa de la energía de frenado de vuelta a la red AC.

El TDB A5E02822120 genera los pulsos de disparo de puerta para los tiristores en este puente rectificador.

Monitorea continuamente el voltaje de suministro AC trifásico para detectar cruces por cero — la referencia de fase desde la cual se calculan los ángulos de disparo.

Luego genera pulsos de disparo en el ángulo de disparo comandado para cada posición de tiristor en el puente de seis pulsos. El ángulo de disparo determina cuánta parte de cada semiciclo AC se convierte a DC: un ángulo de disparo pequeño (cerca del cruce por cero) produce una salida DC casi máxima; un ángulo de disparo grande produce una salida DC reducida.

Durante la operación normal, la TDB mantiene el ángulo de disparo en el valor que mantiene el voltaje del bus DC dentro de la ventana operativa de la unidad SINAMICS.

Durante la pre-carga, el ángulo de disparo se reduce progresivamente de máximo a mínimo para aumentar el voltaje del bus DC a una tasa controlada.

Durante un evento de frenado regenerativo (en unidades con rectificadores regenerativos), el ángulo de disparo se mueve a la región de inversión, permitiendo que la energía del bus DC fluya de regreso como AC a la red.

Placa TDB en la Arquitectura de la Unidad SINAMICS

La arquitectura de la unidad de chasis SINAMICS G120 y S120 separa la electrónica de control en varias placas: la Unidad de Control principal (CU320 o similar), la placa de control del Módulo de Potencia y la TDB para unidades equipadas con convertidor. El A5E02822120 se sitúa entre los terminales de suministro AC y el bus DC, operando bajo comandos de la placa de control de nivel superior.

El peso de la placa (~550 g) refleja una PCB sustancial con componentes de manejo de potencia — transformadores de pulso para aislamiento galvánico de los pulsos de puerta del tiristor, la red de detección de cruce por cero para las tres fases de suministro, ICs de control de puerta y la electrónica regulatoria que genera comandos de ángulo de disparo a partir de la señal de retroalimentación de voltaje del bus DC.

La clasificación del sustrato MV27 / UL 94V-0 confirma que el material de la PCB de la placa cumple con el más alto estándar en la clasificación de combustión vertical de UL.

En un gabinete de unidad donde tiristores de alta corriente, capacitores del bus DC y ventiladores comparten un espacio cerrado, un sustrato de PCB no propagador de llama es una propiedad de seguridad pasiva importante.

Variantes de Placas Relacionadas

El A5E02822120 es la variante base de su familia de placas. Las piezas relacionadas que aparecen en la documentación de servicio SINAMICS incluyen:

A5E02822121 — una variante de TDB estrechamente relacionada para diferentes configuraciones de módulos convertidores o estados de producción revisados.

Los sufijos A5E02822121A y B designan revisiones de producción adicionales de este diseño base.

A5E02822104-001 — un subensamblaje o placa variante asociada con la misma familia TDB; parte de la documentación de servicio la referencia a las mismas aplicaciones de unidad.

A5E01105817 — la tarjeta de disparo SCR SINAMICS V50, que cumple una función similar de disparo de tiristores en la sección del rectificador de la plataforma V50, distinta de la familia TDB SINAMICS G120/S120.

Confirmar la variante correcta para una unidad específica requiere verificar el número A5E exacto de la placa instalada contra la documentación de hardware interna de la unidad.

Preguntas Frecuentes

P1: La unidad de chasis SINAMICS G120 muestra una alarma de subtensión del bus DC inmediatamente al arrancar. Se ha confirmado que el voltaje de suministro AC en los terminales de entrada de la unidad es normal. ¿Podría ser la causa el A5E02822120?

La subtensión del bus DC con suministro AC confirmado apunta directamente a la TDB. Si la TDB no genera pulsos de disparo de tiristores correctos, el puente SCR no rectifica el suministro AC y el bus DC no se carga.

Alternativamente, el circuito de sincronización de fase de la TDB puede haber perdido la sincronización con la frecuencia de suministro, generando pulsos de disparo en un momento incorrecto y produciendo una salida DC rectificada muy baja.

Antes de concluir que la placa ha fallado, verifique que las conexiones del circuito de detección de voltaje de suministro a la TDB estén intactas — las conexiones de detección dañadas producen el mismo síntoma.

P2: La placa A5E02822120 tiene una clasificación MV27 / UL 94V-0 en su sustrato de PCB. ¿Qué significa esto en la práctica para los equipos de mantenimiento de unidades industriales?

UL 94V-0 es la clasificación más alta en la serie de pruebas de combustión vertical de UL. Un sustrato clasificado V-0 se autoextingue dentro de los 10 segundos de cada aplicación de llama de prueba, sin goteos ardientes.

En términos prácticos para un gabinete de unidad, esto significa que la PCB no mantendrá un fuego ni propagará la combustión a componentes adyacentes en caso de una falla localizada de un componente que genere calor.

Esto no hace que la placa sea ignífuga, pero reduce significativamente el riesgo de que una falla de componente se convierta en un incendio de gabinete. Para los equipos de mantenimiento, es una certificación que confirma que la placa cumple con los estándares industriales de seguridad contra incendios.

P3: El A5E02822120 está descontinuado. ¿Se puede usar el A5E02822121 (o su revisión A/B) como reemplazo directo?

El A5E02822121 y sus variantes de revisión están estrechamente relacionados con el A5E02822120 en la misma familia de placas TDB y sirven a aplicaciones de unidad superpuestas. En muchos casos, se referencian como equivalentes funcionales.

Sin embargo, antes de instalar el A5E02822121 en una unidad equipada originalmente con el A5E02822120, confirme que la documentación de servicio de la unidad o la lista de repuestos acepta esta sustitución — pequeñas diferencias en la disposición de los pines del conector o la compatibilidad del firmware entre las dos variantes pueden afectar ocasionalmente a estados de producción específicos de la unidad.

P4: La unidad SINAMICS muestra corrientes de entrada trifásicas desequilibradas a carga parcial. Se ha confirmado que el suministro de entrada está equilibrado. ¿Es probable que la TDB A5E02822120 sea la culpable?

Las corrientes de entrada desequilibradas con un suministro equilibrado son consistentes con ángulos de disparo de tiristores no uniformes en las seis posiciones SCR — uno o más canales de disparo de la TDB que entregan pulsos en un ángulo de fase diferente a los otros.

Esta asimetría puede resultar de un componente de temporización desviado en la red de disparo de la TDB, o de un circuito de sincronización de fase dañado para una fase de suministro.

Mida el tiempo de los pulsos de puerta de cada señal de puerta de tiristor con un osciloscopio y compare los ángulos de disparo entre las tres fases. Ángulos irregulares confirman una falla de la TDB.

P5: ¿Es posible reparar el A5E02822120 a nivel de componente en lugar de reemplazar toda la placa?

La reparación a nivel de componente es viable cuando la falla está localizada en componentes identificables y reemplazables. En el A5E02822120, los componentes más propensos a fallar son: transformadores de pulso (que pueden desarrollar cortocircuitos entre devanados bajo estrés térmico sostenido), optoacopladores y ICs de control de puerta en el circuito de disparo, y componentes pasivos en la red de detección de cruce por cero.

Una empresa especializada en reparación de unidades con experiencia en TDB SINAMICS a menudo puede identificar el componente fallido a partir de los síntomas de la falla y reemplazarlo, restaurando la placa a su plena funcionalidad. Cuando la falla es una pista de PCB dañada o un IC fallido para el cual no existe un reemplazo a nivel de componente, se requiere el reemplazo completo de la placa.
