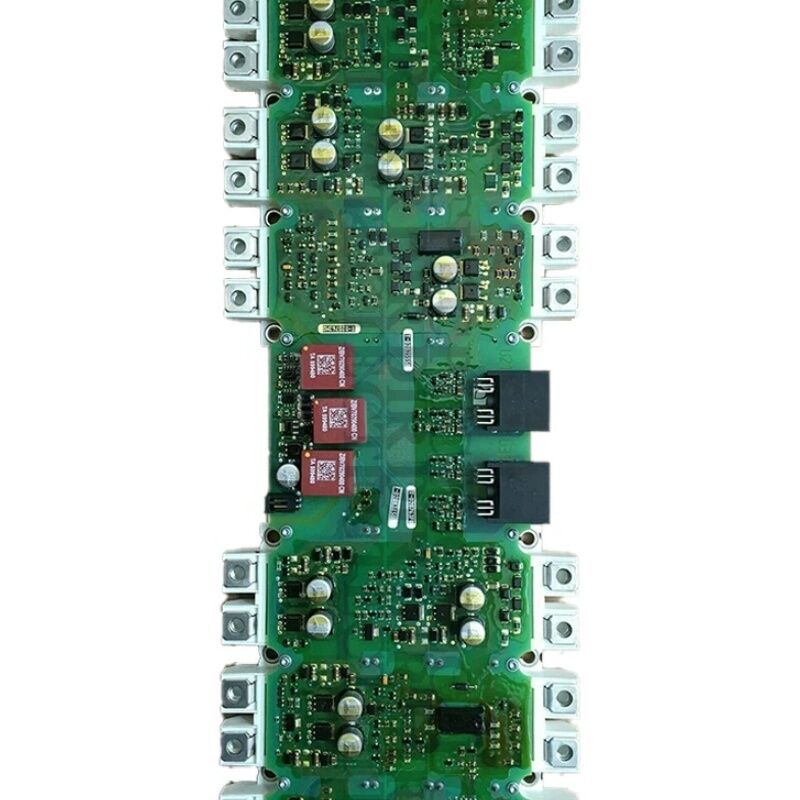

Siemens A5E36717797 SINAMICS S120 IGD2/R4 Panel de bloqueo de energía 480V / 650VDC / 310A
Número de la parte:A5E36717797 Las demás
El fabricante:Siemens AG (Alemania)
Tipo de producto:La placa de accionamiento de la puerta del bloque de alimentación IGD2/R4 (parte de repuesto)
Familia de productos:SINAMICS S120
Resumen general
The A5E36717797 is a Siemens SINAMICS S120 IGD2/R4 power block gate drive board — the second-generation IGBT gate drive and power interface PCB for SINAMICS S120 chassis Motor Module assemblies rated at 310A and designed for 480V AC supply (650V DC bus).
Esta placa se encuentra dentro del conjunto del bloque de alimentación del módulo del motor S120, conectándose directamente con el módulo IGBT.
Genera y entrega los impulsos de accionamiento de la puerta que cambian los transistores IGBT, procesa la retroalimentación de la corriente de los circuitos de detección de derivación en el bloque de energía,y implementa la lógica de protección a nivel de hardware que apaga los IGBT en caso de sobrecorriente, sobre tensión o fallas de saturación IGBT.
El SINAMICS S120 es la plataforma de accionamiento modular de alto rendimiento de Siemens para el control servo y vectorial de varios ejes y un solo eje.
En el formato del chasis, el módulo del motor alberga la etapa del inversor IGBT que convierte la energía del bus de CC en la fuente de corriente alterna de frecuencia variable y voltaje variable necesaria para impulsar el motor.
El rendimiento dinámico del motor, la precisión de la velocidad, la respuesta del par y la precisión de posicionamiento dependen directamente de la calidad de las señales de accionamiento de la puerta generadas por esta placa.El tiempo de conmutación incorrecto aumenta las pérdidas y reduce la precisión del control del motor.
La designación IGD2/R4 lo identifica como la placa IGD (Inverter Gate Driver) de segunda generación en el factor de forma R4.
La designación TIM indica el tipo de ensamblaje del material de interfaz térmica, confirmando la configuración del ensamblaje dentro del bloque de potencia S120.
A 310A, esta placa sirve a módulos de motor en el rango de 160kW en un sistema de 400V ‡ unidades que se encuentran en grandes máquinas herramientas, líneas de extrusoras, máquinas de papel y aplicaciones de procesos pesados.
Especificaciones clave
| Parámetro |
Valor |
| Número de la parte |
A5E36717797 Las demás |
| Fabricante |
Siemens AG y sus subsidiarios |
| Tipo de producto |
IGD2/R4 Tabla de accionamiento de la puerta del bloque de alimentación |
| Familia de productos |
SINAMICS S120 |
| Válvula de alimentación |
480 V CA |
| Voltado del bus de corriente continua |
650 V de corriente continua |
| Corriente nominal |
Las demás: |
| Tipo de tablero |
TIM (conjunto de material de interfaz térmica) |
| País de origen |
Alemania |
IGD2/R4
La designación IGD identifica la función de accionamiento de la puerta IGBT dentro de la arquitectura de bloques de potencia S120 de Siemens.
La segunda generación IGD2 introdujo mejoras de diseño que reflejan los avances en la tecnología IGBT y los requisitos de accionamiento de puertas a niveles de corriente más altos.
Una placa de transmisión de puertas funciona en el límite entre las señales de control de bajo voltaje y el interruptor de alimentación de alto voltaje.
La unidad de control genera un patrón de conmutación digital PWM una secuencia de comandos de encendido/apagado a varios kilohertz para cada uno de los seis IGBT en el puente del inversor trifásico.El A5E36717797 recibe estos comandos y los traduce en los impulsos de accionamiento de la puerta que en realidad cambian los IGBT.
Esta traducción no es trivial.Una puerta IGBT requiere una carga específica para encenderse. El accionamiento de la puerta debe obtener esta carga lo suficientemente rápido como para lograr la velocidad de conmutación deseada sin causar un exceso de voltaje.Cuando se apaga, el accionamiento de la puerta debe eliminar la carga de la puerta a una velocidad controlada demasiado rápido, y la tensión colector-emittor aumenta peligrosamente; demasiado lento, y las pérdidas de conmutación aumentan.
El circuito de accionamiento de puertas de la placa IGD2/R4 está específicamente optimizado para el módulo IGBT 310A con el que interactúa, equilibrando estos requisitos competitivos para las características reales del dispositivo.
Detección y protección de la corriente
Más allá del accionamiento de la puerta, el A5E36717797 maneja la medición de la corriente de fase del motor.Los sensores de corriente en el bloque de potencia producen señales analógicas proporcionales a la corriente instantánea del motor en cada fase.
La placa procesa estas señales, realiza la conversión ADC y transmite los valores de corriente digital a la unidad de control.Esta retroalimentación es el corazón del circuito de control de corriente CNC el controlador lo utiliza para calcular el componente de corriente que produce el par del control vectorial.
La junta también implementa protección IGBT a nivel de hardware.
When an IGBT turns on and the voltage across it (VCE) does not collapse to near zero — indicating a short-circuit or overload condition — the board detects this within microseconds and asserts a hardware shutdown.
Esta protección de desaturación responde más rápido que cualquier software, cortando las señales de la puerta antes de que el IGBT falle.
Los circuitos de protección del A5E36717797 son una función de seguridad crítica.
Montaje e instalación del TIM
La designación TIM en la descripción del A5E36717797 se refiere al tipo de conjunto de material de interfaz térmica utilizado en esta variante de bloque de potencia.El módulo IGBT genera un calor significativo durante el funcionamiento a 310A, la carga térmica en el disipador y la interfaz térmica entre el módulo IGBT y el disipador es sustancial.
El conjunto TIM garantiza que la interfaz térmica entre el conjunto de placa IGD y el módulo IGBT mantenga un contacto térmico constante.
Al sustituir el A5E36717797, el material de interfaz térmica deberá aplicarse correctamente de acuerdo con las instrucciones de servicio de Siemens para este tipo de bloque de alimentación.
La aplicación incorrecta del TIM afecta a la resistencia térmica en la interfaz IGBT-sink y puede provocar fallas térmicas prematuras incluso con una placa que funcione correctamente.
Las precauciones de seguridad para este trabajo son las mismas que para cualquier servicio de transmisión del chasis S120: aislamiento completo de la red de corriente alterna, período de espera mínimo de cinco minutos para la descarga del bus de corriente alterna,confirmación del bus de corriente continua por debajo de 50 V antes del acceso, y manejo de ESD para la placa de accionamiento de la puerta.
Preguntas frecuentes
P1: El módulo del motor del chasis S120 en 310A muestra una falla repetida de sobrecorriente F30001 a carga parcial. El motor y los cables están confirmados sanos. ¿Podría ser la causa el A5E36717797?
F30001 a carga parcial con un motor y cables sanos sugiere una deriva de desplazamiento de detección de corriente en la placa IGD2/R4,o un desequilibrio del accionamiento de la puerta IGBT que genere una distribución desigual de la corriente entre los dispositivos IGBT paralelos (si está instalado).
Una falla de detección de corriente produce una corriente medida artificialmente alta que desencadena el viaje antes de que la corriente real alcance el límite.Inspeccione los conectores de sentido de corriente de la placa e intente restablecer el fallo sin carga del motor si F30001 persiste en corriente cero, la sección de detección actual de la A5E36717797 ha fallado.
P2: Después de reemplazar la placa A5E36717797, el módulo del motor S120 muestra una alarma F30015 (fallo de fase) al arranque.
F30015 después de un reemplazo de una placa IGD indica típicamente que uno de los conectores de accionamiento de la puerta entre la nueva placa IGD2/R4 y el módulo IGBT no se ha colocado completamente.La salida del accionamiento de la puerta para una fase está ausente o intermitente, produciendo una salida desequilibrada que el controlador detecta como un fallo de fase.
Apaga la energía, descarga el bus de CC, y vuelve a comprobar todos los conectores entre el A5E36717797 y los terminales de la puerta IGBT.
Verifique también el asiento del conector de sentido actual.
P3: ¿Cuál es la diferencia funcional entre la A5E36717797 (310A) y la parte cercana A5E36717799 (380A)? ¿Puede la placa 380A reemplazar la aplicación 310A?
Se trata de diferentes placas adaptadas a diferentes especificaciones de módulos IGBT. Las placas 310A y 380A difieren en parámetros de accionamiento de puertas: valores de resistencia de puertas, niveles de voltaje de puertas,y ajustes de umbral de desaturación que estén optimizados para los diferentes dispositivos IGBT utilizados en cada categoría de corrienteLa instalación de una placa de accionamiento de puerta de 380A en un bloque de alimentación de 310A produciría un comportamiento de conmutación incorrecto, mayores pérdidas de conmutación y umbrales de protección potencialmente incorrectos.
Sólo el A5E36717797 debe utilizarse en el módulo del motor 310A.
P4: El A5E36717797 se describe como un tipo TIM. ¿Qué significa esto para la instalación en comparación con las variantes de bloques de alimentación no TIM?
La designación TIM (Thermal Interface Material) indica que la interfaz térmica entre el conjunto de placa IGD y el módulo IGBT utiliza un compuesto térmico o una configuración de almohadilla específica.
Durante la instalación,El material térmico antiguo debe eliminarse por completo de la superficie del módulo IGBT y la placa nueva debe combinarse con un nuevo material de interfaz térmica aplicado según el procedimiento de servicio de Siemens..
El TIM aplicado de forma insuficiente o incorrecta aumenta la resistencia térmica entre el IGBT y el disipador,que pueden causar fallas prematuras de sobre-temperatura bajo carga, incluso con una placa que funcione correctamente.
P5: El módulo del motor del chasis S120 en 310A ha sufrido una falla repetida de IGBT. Después de reemplazar el IGBT, ¿debería reemplazarse también el A5E36717797?
Sí. Las fallas de IGBT particularmente las causadas por fallas de sobrecorriente o desaturación de IGBT exponen la placa de accionamiento de la puerta al mismo evento de estrés eléctrico que dañó el IGBT.
El circuito de protección de desaturación en la A5E36717797 puede haber detectado el fallo y cerrado correctamente,pero la energía transitoria durante un evento de falla puede dañar los componentes de la placa de accionamiento de la puerta que no causan una falla visible inmediata.
Replacing both the IGBT module and the A5E36717797 gate drive board simultaneously is the correct practice — it ensures that the new IGBT is not subjected to potentially compromised gate drive waveforms from a damaged board.
