| Lugar de origen | Alemania |
| Nombre de la marca | SIEMENS |
| Certificación | CE ROHS |
| Número de modelo | A5E00714561 |
Número de la parte:A5E00714561 Las demás
Referencia interna de la GWE:GWE:A5E00714561
El fabricante:Siemens AG ¥ Gerätewerk Erlangen (GWE), Alemania

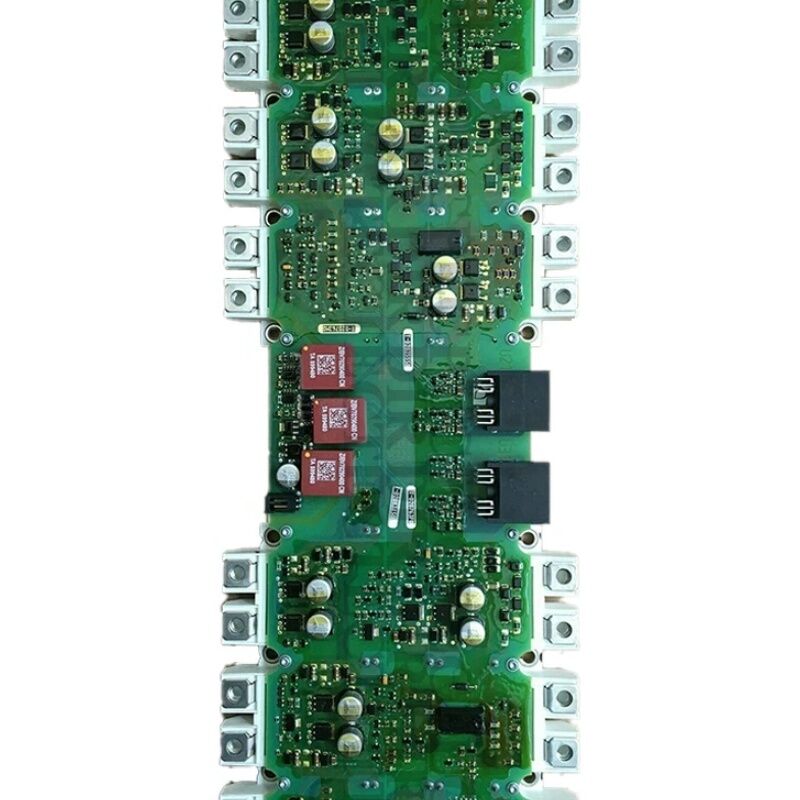

Tipo de producto:Parte de reparación del bloque de alimentación IGD2/R4 Panel de conducción de la puerta IGBT con módulo IGBT
El A5E00714561 es un conjunto de reparación de bloques de alimentación de SINAMICS la placa de conducción completa de la puerta IGD2/R4 suministrada junto con el módulo IGBT de 380A (FS300R12KE3-S1) para el servicio de SINAMICS S120, G120,con una capacidad de transmisión superior a 20 W,.
Este es el conjunto que contiene tanto la inteligencia como la potencia de conmutación de la sección del inversor en una sola unidad reemplazable: la placa de conducción de la puerta IGD2/R4 proporciona los pulsos de conducción de la puerta,medición de corriente, y protección de hardware, mientras que el módulo IGBT FS300R12KE3-S1 es el dispositivo de conmutación de alta potencia que convierte la energía del bus de CC en corriente de motor controlada.
La designación completa del conjunto IGD2/R4/480V/380A identifica la clase de voltaje del accionamiento (480V de entrada CA, que produce aproximadamente 650V de bus CC), la corriente de salida nominal (380A),y la generación del panel de conductores de puertas (IGD2 conductor de puertas IGBT de segunda generación)En 480V y 380A, este bloque de potencia sirve a los módulos de motor de transmisión de chasis SINAMICS en la clase 200 ¢ 250kW ¢ el nivel de potencia que se encuentra en grandes motores de bomba, estaciones de compresor,líneas de extrusión, grandes ventiladores y aplicaciones de procesos industriales pesados.
The unit was originally supplied as a repair part specifically for authorised Siemens service partners — it is listed as a field-service assembly intended for power block replacement in these larger drive units.
El prefijo GWE en la referencia interna de la pieza confirma su origen en la planta de fabricación de Gerätewerk Erlangen.
| Parámetro | Valor |
|---|---|
| Número de la parte | A5E00714561 Las demás |
| Referencia de la GWE | GWE:A5E00714561 |
| Fabricante | Siemens AG (GWE Erlangen) |
| Tipo de producto | El control de la dirección de la puerta IGD2/R4 + módulo IGBT (reparación del bloque de alimentación) |
| Nivel de tensión | 480 V CA |
| Calificación actual | Las demás: |
| Modulo IGBT | Se aplicará el método de ensayo de las emisiones de gases de efecto invernadero. |
| Las dimensiones | Se aplicarán las siguientes medidas: |
| Discos compatibles | SINAMICS S120, G120, G150: el valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero |
| Estado de la producción | Suspendió su producción |
| País de origen | Alemania |
The IGD2 (second-generation IGBT Gate Driver) is the circuit board that sits directly on the IGBT power module and provides the complete interface between the drive's Control Unit and the power transistors.
La placa IGD2/R4 desempeña tres funciones distintas en el bloque de alimentación:
Generación de accionamiento de la puerta.La unidad de control (CU320, CU310 o similar) genera comandos de conmutación PWM para las seis posiciones IGBT en el puente del inversor trifásico.La placa IGD2 recibe estos comandos y los convierte en el voltaje y los pulsos de corriente que en realidad cambian las puertas IGBT.
El accionamiento de puertas requiere un tiempo preciso, niveles correctos de voltaje de puertas y tiempos de subida controlados características que se adaptan específicamente al módulo IGBT FS300R12KE3-S1.
Medición de corriente.La placa IGD2 también procesa las señales de medición de corriente de fase del motor de los sensores en el bloque de potencia.
Estas mediciones analógicas se convierten en datos digitales y se transmiten a la unidad de control como la retroalimentación actual para el algoritmo de control vectorial del accionamiento.
La precisión aquí es lo que determina la precisión del control del par.
Protección del hardware.La protección más rápida en la unidad de detección de desaturación IGBT, que responde en microsegundos, está implementada en la placa IGD2.
Cuando un IGBT se enciende y su voltaje colector-emittente (VCE) no colapsa normalmente, el IGD2 lo detecta dentro del evento de encendido e inmediatamente elimina todos los pulsos de la puerta.
Ningún bucle de software puede igualar esta velocidad de respuesta, y a 380A, esta protección es la defensa principal contra la destrucción de IGBT en condiciones de falla.
El FS300R12KE3-S1 es un módulo de puente IGBT trifásico completo con una potencia nominal de 300A (con capacidad de pico de 380A) en un dispositivo de voltaje nominal de 1200V,adecuado para aplicaciones de accionamiento de 480 V CA en las que el voltaje del bus de CC sea aproximadamente de 650 ∼700 V.
El módulo alberga los seis IGBT del inversor trifásico en un solo paquete físico.
Este módulo IGBT es alrededor del cual está construido el conjunto A5E00714561.
La placa de conducción de la puerta IGD2/R4 está diseñada específicamente para los requisitos de la puerta del FS300R12KE3-S1 ′′ la capacidad de la puerta, los niveles de voltaje de la puerta requeridos,y las características de velocidad de conmutación de este IGBT específico determinan el diseño del circuito del controlador de la puerta.
Cuando se instale el conjunto A5E00714561, se sustituyen el módulo IGBT y su controlador de puerta correspondiente,garantizar que el circuito de accionamiento de la puerta esté siempre optimizado correctamente para el dispositivo de potencia que accionan.
El A5E00714561 fue designado originalmente para ser instalado por socios de servicio autorizados de Siemens.
Esto refleja los requisitos de seguridad del trabajo a nivel del bloque de potencia en un accionamiento SINAMICS de formato chasis.
Antes de cualquier trabajo de mantenimiento del bloque de alimentación, deberán confirmarse las siguientes condiciones:Bus de corriente continua confirmado descargado a menos de 50 V (espera mínima de 5 minutos después del aislamiento), confirmado por medición); precauciones ESD completas para el manejo de la placa de conducción de la puerta IGD2.
Al instalar el conjunto de repuesto, el material de interfaz térmica del módulo IGBT debe aplicarse a la superficie de contacto del disipador de calor siguiendo el procedimiento especificado por Siemens.El compuesto de interfaz térmica incorrecto o faltante aumenta la resistencia térmica en la unión IGBT-heatsink, lo que da lugar a una sobrecalentamiento del IGBT bajo carga incluso con una instalación físicamente correcta.
P1: La unidad SINAMICS muestra F30022 (supertemperatura IGBT) a plena carga. El disipador de calor de la unidad se confirma frío por tacto. ¿Podría ser el conjunto del bloque de alimentación A5E00714561 la fuente de fallo?
F30022 con un disipador de calor frío sugiere fuertemente que el sensor de temperatura IGBT en la placa IGD2 está leyendo incorrectamente el sensor en sí o su conexión a IGD2 está defectuosa,con una temperatura artificialmente alta.
El material de interfaz térmica entre el módulo IGBT y el disipador de calor puede faltar o aplicarse incorrectamente.Creando una sobre temperatura real pero localizada que el cuerpo del disipador no ha alcanzado todavía.
Inspeccionar el estado del material de interfaz térmica antes de concluir un fallo del sensor.
P2: Después de reemplazar el bloque de alimentación A5E00714561, la falla de accionamiento F30001 (sobrecorriente) se activa inmediatamente en la primera ejecución sin carga. ¿Cuál es la causa probable?
F30001 inmediatamente en la primera ejecución después del reemplazo del bloque de alimentación suele indicar un problema de desplazamiento de medición actual en la nueva placa IGD2.
La regulación de la corriente de la unidad utiliza la corriente del motor medida como retroalimentación. Un desplazamiento de la corriente de medición en la nueva placa hace que la unidad vea la corriente aparente incluso en reposo.
Compruebe los parámetros de desplazamiento actuales de la unidad y ejecute la rutina de calibración de medición actual si el firmware de la unidad lo admite.
También confirme que el conector del sensor actual en la nueva placa IGD2 está completamente instalado.
P3: La A5E00714561 está catalogada como descontinuada con un producto sucesor. ¿Qué pieza sucesora debe usarse para reemplazos de bloques de energía nuevos?
La parte sucesora para las reparaciones de bloques de alimentación IGD2/R4 480V/380A de la familia SINAMICS se encuentra en la serie A5E36717xxx de piezas de reparación IGD2,que representan el conjunto de placas de conducción de puerta de próxima generación para módulos IGBT de corriente igual o superior.
Confirme el número exacto de la pieza sucesora con el número de serie de la unidad y la base de datos de repuestos Siemens actual,ya que el mapeo del sucesor depende del estado de producción específico de la unidad instalada.
P4: ¿Se puede utilizar el conjunto de bloque de potencia A5E00714561 en cualquier accionamiento del chasis SINAMICS a 380A/480V, o es específico de ciertas variantes de módulo del motor?
El A5E00714561 es específico para las variantes de módulo de motor SINAMICS que utilizan el módulo IGBT FS300R12KE3-S1 en el factor de forma R4.
No todos los módulos de motor 380A/480V SINAMICS utilizan el mismo tipo de módulo IGBT o el mismo factor de forma R4 ̇ diferentes estados de producción y variantes de módulos de potencia pueden utilizar diferentes dispositivos IGBT.
Antes de la instalación, comparar siempre el número de serie y el estado de producción del módulo de motor instalado con la tabla de aplicabilidad del A5E00714561.
P5: El módulo IGBT en la unidad falló por un cortocircuito. ¿Es probable que la placa de conducción de la puerta IGD2 también esté dañada y debe reemplazarse junto con el IGBT?
Sí cuando un IGBT falla como un cortocircuito, la trayectoria de la corriente de falla incluye el circuito de la puerta.que pueden dañar los circuitos integrados del controlador de la puerta, optoacopladores o resistencias de puertas, incluso si la placa parece intacta.
Installing a new IGBT module on a drive that suffered an IGBT short-circuit without also replacing the IGD2 gate driver board risks immediate re-failure of the new IGBT due to compromised gate drive waveforms.
El A5E00714561 aborda esto correctamente suministrando ambos componentes juntos como un conjunto de reparación.
