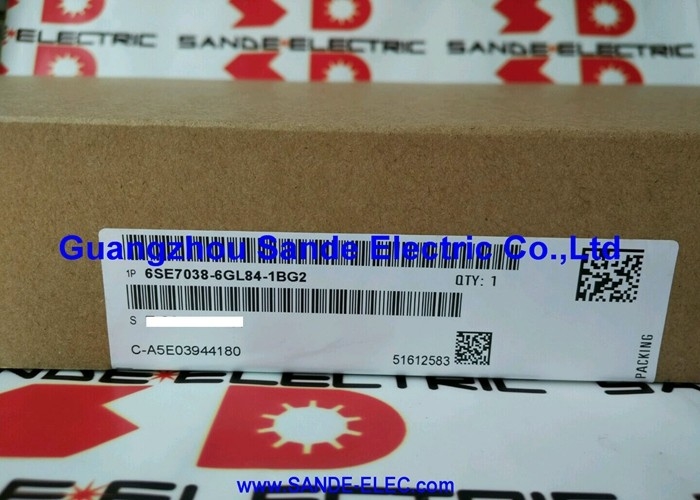

Siemens 6SE7038-6GL84-1BG2 SIMOVERT MASTERDRIVES IVI Junta de interfaz del inversor 380 690 V 3AC, chasis grande
Número de la parte:6SE7038-6GL84-1BG2 y sus derivados
El fabricante:Siemens AG (Alemania)
Tipo de producto:IVI Inverter Interface Board (Parte de repuesto)
Gamma de productos:Las unidades de control de las unidades de control de las unidades de control de las unidades de control de las unidades de control de las unidades de control de las unidades de control de las unidades de control de las unidades de control de las unidades de control
Resumen general
El 6SE7038-6GL84-1BG2 es el IVI (Inverter Interface board) para convertidores e inversores SIMOVERT MASTERDRIVES de chasis grandes que cubren el rango de voltaje trifásico de 380 ∼ 690 V.La placa IVI se encuentra física y eléctricamente entre la unidad de control principal del accionamiento (CUD1) y la etapa de potencia del inversor IGBT.
Es la capa de enrutamiento y traducción de la señal que convierte los comandos digitales PWM del CUD en señales de accionamiento de la puerta para los módulos IGBT, mientras que simultáneamente enrutando la retroalimentación de la corriente,datos de temperatura, y las señales de fallo de vuelta al CUD para el control y la protección de circuito cerrado.
El SIMOVERT MASTERDRIVES es la plataforma de accionamiento de CA modular totalmente digital establecida por Siemens, ampliamente implementada en la industria pesada en convertidores, inversores y unidades rectificadoras / regeneradoras.
The 6SE7038 base designation identifies units in the higher-power bracket of the 6SE70 series — the GL designation indicates the large-frame chassis variants that deliver the current capacity needed for multi-hundred-kilowatt drive applications.
Estos propulsan molinos de laminación, grandes líneas de extrusión, sistemas de propulsión de buques, elevadores pesados, máquinas de papel y cartón, puestos de prueba y trenes de compresores.
La revisión BG2 del tablero IVI es el sucesor de BG0 y BG1 y es la versión de producción actual.
Mantiene una completa compatibilidad física y funcional con las revisiones anteriores de la placa IVI en el mismo tipo de accionamiento.
Especificaciones clave
| Parámetro |
Valor |
| Número de la parte |
6SE7038-6GL84-1BG2 y sus derivados |
| Fabricante |
Siemens AG y sus subsidiarios |
| Tipo de producto |
IVI Inverter Interface Board (Tabla de interfaz del inversor) |
| Variedad de productos |
El sistema de control de velocidad de la unidad de control de velocidad |
| Cobertura de tensión |
Se aplican las siguientes condiciones: |
| Formato compatible |
Chasis de gran tamaño (serie GL, diseño G?? M) |
| Función |
Interfaz CUD-IGBT, enrutamiento de corriente y temperatura |
| País de origen |
Alemania |
| Estado de la producción |
Interrumpido (disponible en el mercado de repuestos) |
Consejo IVI El puente de señalización en una gran unidad
En una unidad de chasis SIMOVERT MASTERDRIVES, la arquitectura de accionamiento separa la inteligencia (la placa de control CUD1) del músculo (los módulos de potencia IGBT).El CUD ejecuta los algoritmos de control velocidad, torque y corriente de los bucles y salidas de un conjunto de seis comandos de conmutación PWM en un momento dado.
Estos comandos especifican exactamente cuándo cada uno de los seis IGBT en el puente inversor trifásico debe encenderse y apagarse.
La placa 6SE7038-6GL84-1BG2 IVI recibe estos comandos y los envía a las placas de accionamiento de puertas (placas IGD) que accionan físicamente las puertas IGBT.
Este enrutamiento no es pasivo, la placa IVI maneja la lógica de tiempo.Procesan las señales de bloqueo que impiden que los IGBT superiores e inferiores en la misma etapa de fase conduzcan simultáneamente (una condición de disparo que causaría una falla catastrófica inmediata), y coordina las señales de la puerta a través de múltiples conjuntos IGBT paralelos en las unidades de gran formato de la serie GL.
En la dirección de retorno, la placa IVI recopila las mediciones de corriente de fase del motor de los sensores de corriente de la unidad, procesa datos de temperatura de múltiples termistores NTC de disipadores de calor,y agrega señales de fallas de toda la etapa de potencia.
Todos estos datos fluyen de regreso al CUD a través de los conectores de interfaz de la placa IVI.
El CUD utiliza estas señales para cerrar sus bucles de control y para activar apagones de protección cuando cualquier parámetro excede su límite de funcionamiento seguro.
Capacitación de alta tensión para las variantes de múltiples accionamientos
Una característica notable del 6SE7038-6GL84-1BG2 es su cobertura de rango de voltaje.con una capacidad de transmisión superior a 300 W,.
En un sitio con una flota mixta de unidades SIMOVERT MASTERDRIVES con diferentes especificaciones de voltaje de alimentación, una sola placa de repuesto IVI puede servir a múltiples tipos de accionamiento.
Esto reduce el inventario de piezas de repuesto requerido y simplifica la contratación, un beneficio práctico significativo para los equipos de mantenimiento que gestionan grandes flotas de propulsores.
El diseño interno de la tarjeta se adapta a los diferentes niveles de voltaje del bus de corriente continua asociados a cada rango de voltaje de alimentación ≈ aproximadamente 530 ≈ 650 V CC para el rango de alimentación 380 ≈ 480 V,y hasta aproximadamente 975 V de CC para el suministro de 690 V.
El aislamiento del accionamiento de la puerta y las tensiones de los componentes en el 6SE7038-6GL84-1BG2 están diseñados para manejar la extensión completa.
Diagnóstico erróneo Cuando la Junta IVI falla
El fallo de la placa IVI en una unidad SIMOVERT MASTERDRIVES grande generalmente se manifiesta como uno de varios patrones de fallas.El CUD de la unidad reporta un fallo de la unidad de la puerta los circuitos de la unidad de la puerta IGBT no están respondiendo a los comandos de conmutación del CUD como se esperabaEn algunos casos, el fallo aparece en una sola fase, identificando qué circuito de accionamiento de piernas o puertas de IGBT está afectado.
En otros, todas las fases se ven afectadas simultáneamente, lo que sugiere que la interfaz de la placa IVI con el CUD ha fallado.
Una segunda presentación es la corriente asimétrica del motor una fase lleva una corriente significativamente diferente a las otras dos.
Esto puede indicar que una pierna del IGBT no está cambiando correctamente, ya sea disparando tarde, no disparando en absoluto o disparando continuamente.
Todas estas condiciones se pueden rastrear a la señal de enrutamiento de la puerta de la placa IVI fallando para un canal de fase.
Antes de reemplazar la placa IVI, compruebe la placa de accionamiento de la puerta (IGD) para la fase afectada el IGD es un componente que falla con más frecuencia y es más fácil de reemplazar que la placa IVI.Si se confirma que el IGD funciona, el consejo de IVI es el próximo candidato de reemplazo.
Seguridad de las unidades de gran tamaño ¢ Precauciones para la alta tensión
Las unidades de la serie GL SIMOVERT MASTERDRIVES son grandes unidades de alta potencia que funcionan a potenciales 660 ∼ 690 V de alimentación de CA y voltajes de bus de CC cercanos a 1000 V.
Todos los trabajos internos deberán seguir el procedimiento de descarga obligatorio: aislar la fuente de corriente alterna, esperar un mínimo de cinco minutos, medir la tensión del bus de corriente continua por debajo de 50 V antes de abrir el gabinete de accionamiento.
Estas unidades almacenan una energía sustancial en sus condensadores de bus de CC el tiempo de descarga debe respetarse, no estimarse.
Los trabajos deberán ser realizados únicamente por personal eléctrico capacitado y autorizado.
Preguntas frecuentes
P1: La unidad de chasis grande SIMOVERT MASTERDRIVES informa de un fallo en el accionamiento de la puerta en la fase U pero las fases V y W funcionan correctamente. ¿Es la placa 6SE7038-6GL84-1BG2 IVI la causa?
Un fallo de unidad de entrada de puerta de una sola fase es más probable que sea una placa de entrada de puerta (IGD) fallida para esa fase en lugar de la propia placa IVI.
La placa IVI envía las señales a las tres fases a través de canales separados. Una falla que afecta solo a una fase generalmente se origina en el IGD de esa fase, no en la placa de enrutamiento IVI.Compruebe y reemplace primero la placa IGD de fase U..
Si el fallo persiste después del reemplazo del IGD, el canal de salida de fase U de la placa IVI ha fallado, lo que convierte al 6SE7038-6GL84-1BG2 en el próximo candidato a reemplazo.
P2: La placa IVI de revisión BG0 está instalada. El único reemplazo disponible es el BG2. ¿Es este un intercambio directo?
Sí. El BG2 es un reemplazo directo para el BG0 y el BG1 en el mismo tipo de accionamiento. Siemens mantiene la compatibilidad de revisión para las placas IVI dentro del mismo rango de diseño de accionamiento.
No se requieren cambios de parámetros ni reconfiguración de la unidad después del cambio de BG0 a BG2.
El BG2 incorpora actualizaciones de componentes en relación con el BG0, pero es funcionalmente e interfacialmente idéntico.
P3: Después de instalar el 6SE7038-6GL84-1BG2, la unidad muestra un fallo de sobrecorriente en la primera ejecución sin carga.
Compruebe el asiento del conector de retroalimentación actual en el nuevo tablero IVI.Si las señales del sensor de corriente no están llegando a la CUD correctamente debido a un conector no completamente instalado, el CUD puede calcular corrientes motoras incorrectas y disparar sobre corriente.
Apague la energía, descargue el bus de CC, vuelva a colocar todos los sensores de corriente y los conectores de la interfaz IVI-CUD, y vuelva a intentarlo.comprobar que los sensores de corriente en la etapa de potencia son funcionales.
P4: El 6SE7038-6GL84-1BG2 ha sido descontinuado por Siemens. ¿Qué tan confiable es el suministro de posventa para esta placa?
La base instalada de SIMOVERT MASTERDRIVES es grande y la cadena de suministro del mercado de repuestos de placas IVI está bien establecida.Empresas especializadas en reparación de unidades ensayan y certifican las placas IVI renovadas a partir de unidades retiradas del servicio.
En el caso de los equipos de producción críticos que utilizan SIMOVERT MASTERDRIVES, mantener una placa IVI de repuesto en el lugar elimina el riesgo de un retraso de abastecimiento de varias semanas en caso de avería de la placa.
Los programas de intercambio donde se proporciona una placa renovada y la unidad defectuosa se devuelve para su rehabilitación son un modelo de abastecimiento común para las placas discontinuadas como esta.
P5: ¿Se puede utilizar el 6SE7038-6GL84-1BG2 en los tres rangos de voltaje (380 ∼460V, 500 ∼575V y 660 ∼690V) sin ninguna modificación o configuración de hardware?
La placa está diseñada para cubrir todo el rango de voltaje sin modificaciones.
El aislamiento del accionamiento de la puerta y las clasificaciones de los componentes se adaptan a los diferentes niveles de bus de CC asociados con cada voltaje de alimentación.
No se necesita ajuste de saltador, ningún cambio de componente y ningún paso de configuración para adaptar la placa entre rangos de voltaje.
Los parámetros específicos de voltaje de la unidad se gestionan a través de la configuración de software del CUD, no a través del hardware de la placa IVI.
