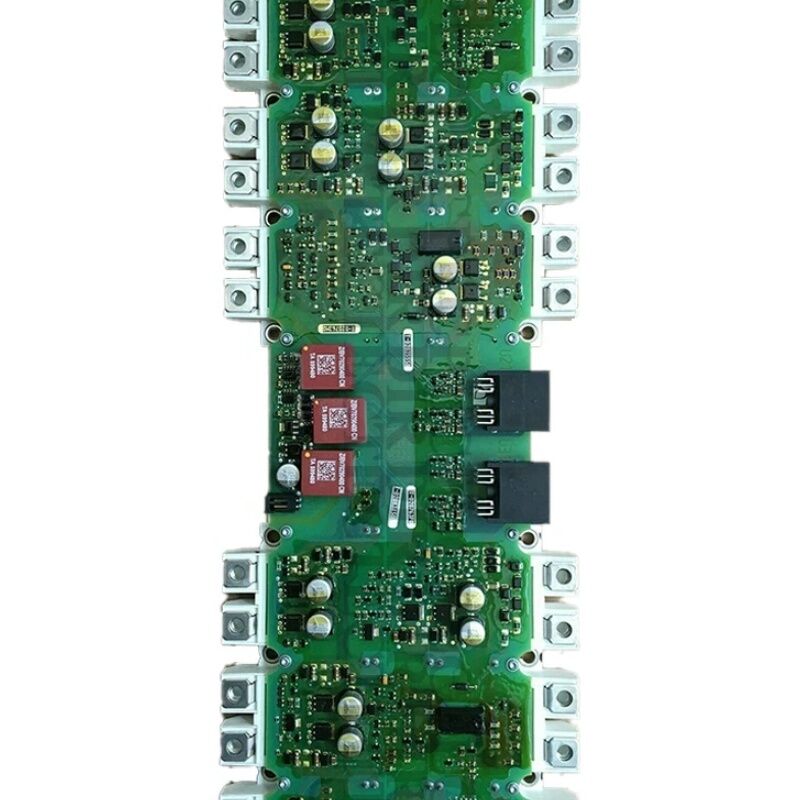

Siemens A5E00714560 | Placa de Unidad SINAMICS IGD2/R4 — Reparación de Bloque de Potencia para Sección de Inversor de Variador de CA de Chasis

Número de pieza: A5E00714560

Referencia GWE: GWE:A5E00714560

Fabricante: Siemens AG — Gerätewerk Erlangen, Alemania

Descripción general

El A5E00714560 es el primer miembro de la serie A5E00714560 — la familia de bloques de potencia SINAMICS IGD2/R4. Combina el controlador de puerta IGBT de segunda generación (IGD2) con un módulo IGBT emparejado en el factor de forma R4, y sirve como el conjunto de reparación de la sección de potencia del inversor para variadores de chasis SINAMICS G120, G120C y G150.

La serie va desde A5E00714560 hasta A5E00714563, cada uno cubriendo una combinación específica de voltaje y corriente dentro del rango de variadores de chasis SINAMICS. Como miembro base, el A5E00714560 se enumera junto con su sucesor directo A5E36717797 en la documentación de referencia cruzada de piezas de repuesto de Siemens. Cuando el A5E00714560 no está disponible, el A5E36717797 es el reemplazo designado — misma función, hardware de controlador de puerta actualizado.

La placa IGD2 maneja tres funciones simultáneas: convertir los comandos PWM de la Unidad de Control en pulsos de puerta IGBT, acondicionar las mediciones de corriente de fase del motor para el algoritmo de control vectorial e implementar protección de desaturación de hardware que responde en microsegundos para suprimir eventos de conmutación defectuosos.

Especificaciones clave

Serie A5E00714560 — Contexto de la familia de placas

Las placas de la serie A5E00714560 son todos ensamblajes IGD2/R4 que comparten el mismo factor de forma físico R4 y la misma arquitectura de controlador de puerta IGD2. Cada número de pieza aborda una clasificación de potencia específica dentro de la línea de variadores de chasis SINAMICS. Los números consecutivos de la serie — A5E00714560, A5E00714561, A5E00714562, A5E00714563 — cubren diferentes combinaciones de voltaje y corriente. No son intercambiables; confirme siempre el número A5E específico de la etiqueta de la placa instalada antes de realizar el pedido.

El controlador de puerta IGD2 se comunica con la Unidad de Control SINAMICS a través de enlaces de fibra óptica, proporcionando aislamiento galvánico entre la sección de potencia de alto voltaje y la electrónica de control de bajo voltaje. Este aislamiento protege la CU de las transiciones de conmutación del bus de CC y permite un acceso seguro para diagnóstico a las funciones de control del variador mientras la sección de potencia está en funcionamiento.

Nota sobre interfaz térmica e instalación

Al igual que todos los ensamblajes de bloques de potencia IGD2/R4, el A5E00714560 debe instalarse en el disipador de calor del variador con material de interfaz térmica (TIM) correcto entre la placa base del módulo IGBT y la superficie del disipador de calor. Omitir el TIM aumenta la resistencia térmica en la unión IGBT-disipador de calor y causa fallas prematuras por sobretemperatura, incluso cuando el disipador de calor en sí permanece frío. Aplique TIM según el procedimiento especificado por Siemens antes de asegurar el ensamblaje.

Preguntas frecuentes

P1: El variador muestra F30021 o F30022 sin motor conectado. ¿Podría ser el A5E00714560 el culpable?

Sí. F30021 (sobrecorriente) y F30022 (falla a tierra) sin motor conectado pueden originarse en un circuito de medición de corriente defectuoso en la placa IGD2 — los sensores de la placa producen una lectura de corriente aparente incluso sin carga. Verifique comprobando si las pantallas de corriente de fase del variador muestran un valor distinto de cero en reposo. Una lectura distinta de cero confirma una falla en el circuito de medición en el A5E00714560.

P2: El sucesor A5E36717797 está disponible. ¿Puede reemplazar directamente el A5E00714560?

El A5E36717797 es el sucesor designado por Siemens para las mismas aplicaciones de variador. El montaje físico, las conexiones del bus de CC y las interfaces de fibra óptica son compatibles. Confirme que la versión del firmware del variador admite la identificación electrónica de la placa IGD2 de nueva generación antes de la instalación — las unidades SINAMICS de producción temprana ocasionalmente requieren una actualización de firmware.

P3: ¿Debería probarse el módulo IGBT por separado antes de instalar un reemplazo A5E00714560?

Si el A5E00714560 original falló debido a una falla del IGBT, se debe investigar la causa antes de instalar un reemplazo. Pruebe el circuito de pre-carga del bus de CC, cualquier capacitor snubber y la entrada de CA para condiciones transitorias que puedan haber estresado el módulo IGBT original. Instalar un nuevo ensamblaje sin abordar la causa raíz arriesga una falla repetida.

P4: El A5E00714560 está disponible en el mercado de accesorios pero sin documentación GWE. ¿Es esto una preocupación?

Las placas con marca GWE de la planta de Erlangen de Siemens indican combinaciones de controlador de puerta e IGBT ensambladas y emparejadas en fábrica. Las placas del mercado de accesorios sin documentación GWE pueden ser unidades reacondicionadas o ensamblajes de terceros. Solicite un certificado de prueba funcional al proveedor que confirme que todos los canales de puerta y circuitos de medición de corriente han sido verificados antes de la instalación.

P5: Después de instalar el A5E00714560, el variador funciona pero muestra A30031 (alarma de sobretemperatura) a los 10 minutos de carga completa. El disipador de calor está frío al tacto. ¿Cuál es la causa?

A30031 poco después de la instalación con un disipador de calor frío casi siempre significa que el material de interfaz térmica entre el módulo IGBT y el disipador de calor faltaba o se aplicó incorrectamente. Retire el ensamblaje, limpie ambas superficies, aplique TIM fresco según el procedimiento especificado y vuelva a instalar.
