placa de circuito cnc
>
|
| Lugar de origen | Alemania |
| Nombre de la marca | SIEMENS |
| Certificación | CE ROHS |
| Número de modelo | C98043-A7014-L2 |
Número de la parte:Se aplicará el método de cálculo de las emisiones de gases de efecto invernadero.
El fabricante:Siemens AG (Alemania)
Tipo de producto:Control de la excitación del motor de corriente continua (excitación de la velocidad de corriente continua)
Familia de productos:Serie de accionamiento de corriente continua SIMOREG
Función:Fuente de alimentación de voltaje de corriente continua controlada para el enrollamiento de campo de un motor de corriente continua excitado por separado
Estado de producción:Discontinuado por el fabricante
País de origen:Alemania

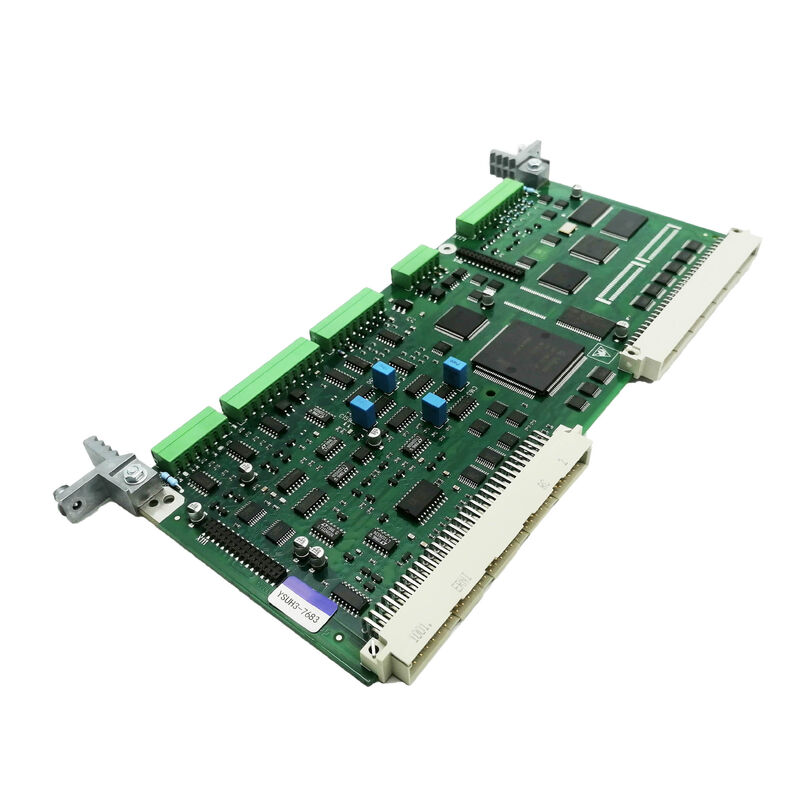

El C98043-A7014-L2 es la placa de alimentación (excitación) de campo de CC para los sistemas de accionamiento de CC SIMOREG de Siemens. This board delivers controlled direct current to the field winding of a separately-excited DC motor — establishing and regulating the magnetic flux that the motor needs to produce torque from its armature current.
Sin una placa de alimentación de campo que funcione correctamente, un motor de corriente continua excitado por separado no puede ser alimentado independientemente de la condición de la fuente de alimentación de la armadura.y la unidad fallará en la pérdida de campo antes de intentar cualquier operación de armadura.
La serie A7014 de placas de alimentación de campo ocupa una posición específica en la familia de placas SIMOREG C98043.
La serie C98043 sirve a las configuraciones de convertidores SIMOREG de mayor rango de potencia, donde las corrientes de la armadura son sustanciales y la placa de alimentación de campo está diseñada en consecuencia.
El sufijo L2 dentro de la designación A7014 identifica esta generación de diseño específico, incorporando las selecciones de componentes y refinamientos de circuitos apropiados para esta etapa de producción.
El control de la velocidad del motor de CC opera en dos variables distintas: corriente de la armadura, que controla el par, y corriente de campo, que controla el flujo.la corriente de campo se mantiene en su valor nominal y la velocidad se controla mediante la tensión de la armadura.
Por encima de la velocidad de base en el rango de debilitamiento del campo, la corriente del campo se reduce progresivamente para permitir velocidades de rotación más altas con un par máximo reducido.
El C98043-A7014-L2 es la placa que ejecuta ambos modos de control de campo: mantener el campo completo a una velocidad base y por debajo de ella, y ejecutar una reducción controlada del campo por encima de la velocidad base.
| Parámetro | Valor |
|---|---|
| Número de la parte | Se aplicará el método de cálculo de las emisiones de gases de efecto invernadero. |
| Fabricante | Siemens AG y sus subsidiarios |
| Tipo de producto | Tabla de suministro de campo (excitación de velocidad de CC) |
| Familia de productos | Dispositivos de transmisión continua SIMOREG |
| Función | Fuente de alimentación de corriente continua controlada para el enrollamiento del campo del motor |
| Control de las emisiones | Regulación de la corriente del campo + debilitamiento del campo |
| Estado de la producción | Suspendió su producción |
| País de origen | Alemania |
El motor de CC excitado por separado tiene dos devanados eléctricamente independientes: el devanado de la armadura en la parte giratoria y el devanado del campo en el marco estacionario.
El enrollamiento del campo es de corriente relativamente baja, pero de alta inductancia. Puede tomar varios segundos para que la corriente del campo se establezca completamente después de que la fuente esté encendida.debido a la constante de tiempo del circuito de campo.
El C98043-A7014-L2 contiene el puente tiristor que convierte la fuente de CA en una salida controlada de CC para el enrollamiento del campo, junto con la electrónica de control que regula esta salida.
El circuito de corriente de campo se cierra a través de un transformador de corriente o derivación que mide la corriente de campo real y alimenta esta medición al regulador de la placa.El regulador ajusta el ángulo de disparo del tiristor para mantener la corriente de campo comandada con precisión.
Este control de circuito cerrado de la corriente de campo es lo que hace posible un debilitamiento preciso del campo.
El C98043-A7014-L2 reduce suavemente la corriente del campo para que coincida con este punto de ajuste, lo que permite que el motor acelere aún más.
El tiempo de respuesta de la placa y la precisión de la regulación afectan directamente a la suavidad con que la transmisión pasa a través del punto de velocidad base y a la forma en que sigue estrechamente los perfiles de debilitamiento del campo.
La función más crítica para la seguridad de la placa de suministro de campo es la detección de pérdidas de campo.una falla en el enrollamiento del campo, o un fallo del suministro de campo el motor pierde su flujo magnético.
Un motor sin flujo conectado a una fuente de alimentación de armadura activa puede acelerarse sin un control efectivo de la corriente, alcanzando velocidades potencialmente peligrosas.
El C98043-A7014-L2 monitorea la corriente del campo continuamente.
Una pérdida de campo detectada desencadena un viaje inmediato de la armadura a través de la cadena de protección de la unidad, eliminando el suministro de la armadura antes de que pueda desarrollarse una condición de fuga.
Esta protección responde más rápidamente que cualquier bucle de software, se implementa como un monitoreo de hardware que actúa independientemente del procesador de control principal.
El C98043-A7014-L2 ha sido descontinuado por Siemens y ya no está disponible a través de los canales de productos activos de Siemens.Las empresas especializadas en reparación de unidades de corriente continua que poseen placas de repuesto probadas son la principal fuente de suministro..
Las placas generalmente se suministran en estado renovado, probado por la función con garantía.ya que las series L2 y L1 pueden diferir en la configuración del circuito.
P1: La unidad SIMOREG muestra fallo F036 (desviación del regulador de corriente de campo demasiado grande) inmediatamente al arranque.¿Podría el C98043-A7014-L2 ser la fuente de fallo?
Con un enrollamiento de campo confirmado, F036 en el punto de arranque a la fuente de campo o a su circuito de medición.Compruebe el voltaje de alimentación de CA en los terminales de entrada del C98043-A7014-L2 y confirme si los fusibles de campo están intactos.
Si el suministro y los fusibles son buenos, compruebe la señal de medición de corriente de campo en la salida de la placa ̇ una ruta de medición abierta o defectuosa produce una lectura de valor real cero,que el regulador interpreta como desviación máxima.
Si la medición es correcta, el puente del tiristor en el A7014-L2 puede tener un dispositivo averiado que produce corriente de campo insuficiente o cero.
P2: La C98043-A7014-L2 se describe como una "tabla de excitación de velocidad de CC". ¿Qué significa "excitación de velocidad de CC" en este contexto?
"DC speed excitation" refers to the function of providing controlled DC excitation current to a DC motor — the term "excitation" in DC motor terminology means the magnetisation of the motor's field poles.
El control de velocidad de un motor de CC depende tanto de la corriente de la armadura (torque) como de la corriente del campo (flujo/velocidad).
La placa de suministro de campo la placa de "excitación de velocidad" participa directamente en el control de velocidad mediante la gestión de la corriente de campo, particularmente en el rango de debilitamiento del campo por encima de la velocidad base.
P3: ¿Se puede reemplazar el C98043-A7014-L2 por el C98043-A7004-L2 (la placa de alimentación de campo para las unidades estándar 6RA70)?
No las placas de alimentación de campo de las series A7014 y A7004 son productos diferentes para diferentes plataformas de accionamiento.mientras que la serie A7014 sirve configuraciones de convertidores SIMOREG más grandes.
Siempre utilice la serie exacta y la variante que coincida con la placa instalada.
La instalación de un A7004 de menor calificación en una posición A7014 daría lugar a una capacidad de corriente de campo de bajo tamaño y a posibles daños en la placa.
P4: Después de reemplazar el C98043-A7014-L2, la corriente del campo está presente, pero muestra una respuesta oscilante lenta durante los cambios de velocidad.
La respuesta de corriente de campo oscilante indica un desajuste entre las ganancias del regulador de corriente de campo en el CUD1 y las características de inductancia/resistencia del circuito de campo del motor.La constante de tiempo del circuito de campo de los grandes motores de CC puede ser de varios segundos.
Si las ganancias del regulador no se han vuelto a introducir o comprobado con los datos originales de puesta en marcha después del reemplazo de la placa, es posible que no coincidan con el motor.Acceso a los parámetros del regulador de campo en el CUD1 y confirma que coinciden con los valores originales o las especificaciones de enrollamiento de campo del motor.
Una secuencia de sintonización automática (si la versión del firmware lo admite) recalculará las ganancias.
P5: La transmisión se realiza en una aplicación de laminadora continua donde la placa de suministro de campo debe tener la máxima fiabilidad.¿Hay un producto sucesor moderno que podría mejorar la fiabilidad en comparación con el descontinuado C98043-A7014-L2?
Para las instalaciones que deseen modernizar su accionamiento, el SINAMICS DCM (DC Master) es la plataforma actual de Siemens para el control de velocidad del motor de CC de alto rendimiento.El SINAMICS DCM integra el suministro de campo como una función interna .
Para los emplazamientos en los que se prefiera mantener el hardware SIMOREG existente,la sustitución preventiva de la placa de suministro de campo durante un apagón planificado antes de un fallo en el servicio es la mejor estrategia de fiabilidad, utilizando como repuesto un C98043-A7014-L2 de mercado de repuesto verificado.
