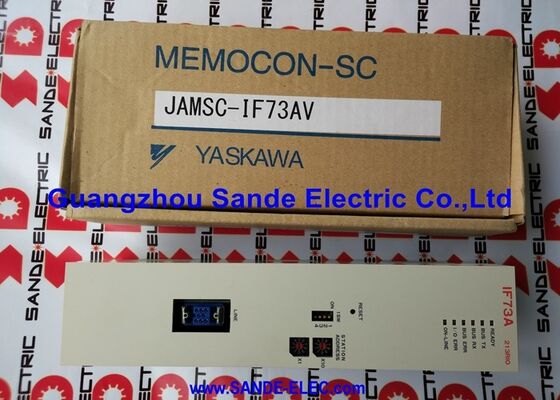

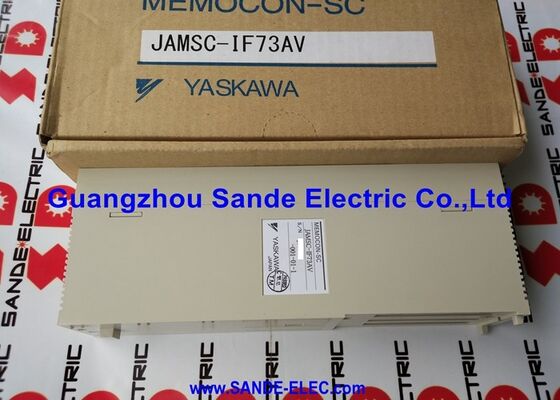

El control de Yaskawa PLC CPU MODULO JAMSC-IF73AV JAMSCIF73AV

Yaskawa JAMSC-IF73AV | Módulo de Interfaz de CPU MEMOCON-SC — Reemplazo de PLC de Base Instalada

Serie MEMOCON-SC — Qué es este módulo

El JAMSC-IF73AV es un módulo de interfaz de CPU de la serie de PLC MEMOCON-SC de Yaskawa — la familia de módulos JAMSC que forma el núcleo de control de los sistemas de controladores programables Yaskawa MEMOCON-SC instalados. La designación IF dentro de la serie JAMSC identifica los módulos de nivel de CPU e interfaz como distintos de los módulos de E/S y comunicación que pueblan los mismos racks.

La plataforma MEMOCON-SC se desplegó ampliamente en el control de máquinas herramienta, la automatización industrial y las aplicaciones de coordinación de movimiento. Muchas de estas instalaciones permanecen en servicio productivo. Cuando falla un módulo de interfaz de CPU MEMOCON-SC, el rack de control se vuelve inoperativo y la máquina que gestiona se detiene — el reemplazo con el mismo módulo preserva la disposición del rack existente, el programa y la configuración de E/S sin requerir un reemplazo más amplio del sistema de control.

El sufijo AV identifica una variante de hardware específica dentro de la línea de módulos IF73. Los módulos de la serie JAMSC con diferentes sufijos pueden compartir la misma apariencia física, pero diferir en la configuración interna. Confirme el número de pieza completo — JAMSC-IF73AV — de la etiqueta del módulo instalado antes de adquirir un reemplazo.

Especificaciones Clave

Módulo de CPU Heredado — Retención de Batería y Programa

Los módulos de CPU MEMOCON-SC incluyen una batería incorporada que mantiene el programa ladder y el programa de movimiento en memoria durante el apagado. La documentación de YASKAWA para los módulos de CPU MEMOCON-SC especifica que si el indicador "BAT ALM" se ilumina, la batería debe ser reemplazada dentro de las dos semanas utilizando el tipo de reemplazo especificado — el reemplazo tardío de la batería corre el riesgo de perder el contenido del programa almacenado.

Al reemplazar un JAMSC-IF73AV, verifique la condición de la batería en la unidad de reemplazo y transfiera o restaure los datos del programa como parte del procedimiento de puesta en marcha. La pérdida del programa en un módulo de CPU requiere una recarga desde una copia de seguridad o una reconstrucción a partir de la documentación.

Selección y Coincidencia

Para un reemplazo de JAMSC-IF73AV, las verificaciones de compatibilidad son:

• Coincidencia exacta del número de pieza: JAMSC-IF73AV — no solo IF73 u otro módulo con sufijo AV
• Posición del rack y disposición del conectordel módulo instalado
• Cualquier placa hija o cableconectado al módulo en la instalación original
• Estado de la copia de seguridad del programaantes de retirar el módulo original

Preguntas Frecuentes

P1: ¿A qué sistema pertenece el JAMSC-IF73AV?

La serie JAMSC es la familia de módulos PLC MEMOCON-SC de Yaskawa. El IF73AV es un módulo de interfaz de CPU para racks de control MEMOCON-SC utilizados en aplicaciones de control de máquinas herramienta, automatización industrial y coordinación de movimiento. Pertenece al núcleo de control del rack en lugar de a los periféricos de E/S o comunicación.

P2: ¿Por qué es importante la coincidencia exacta del número de pieza para los módulos JAMSC?

Los módulos MEMOCON-SC que tienen una apariencia física similar pueden tener diferentes configuraciones internas dependiendo de la variante del sufijo. Un módulo con un sufijo diferente puede no funcionar correctamente en la misma posición de rack, incluso si encaja físicamente. Confirme específicamente JAMSC-IF73AV de la etiqueta del módulo instalado.

P3: ¿El reemplazo del JAMSC-IF73AV requiere recargar el programa del PLC?

Sí. El programa del PLC reside en la memoria con respaldo de batería del módulo de CPU. Un módulo de reemplazo llega sin el programa de la máquina instalada. Haga una copia de seguridad del programa del módulo original antes de retirarlo — si hay una copia de seguridad disponible, recárguela después de la instalación. Sin una copia de seguridad, el programa debe ser reconstruido a partir de la documentación.

P4: ¿Qué se debe verificar en la batería antes y después del reemplazo?

El indicador BAT ALM en el módulo muestra la condición de la batería. Reemplace la batería si la alarma está activa, utilizando el tipo de reemplazo especificado por Yaskawa. Al instalar un JAMSC-IF73AV de reemplazo, verifique que la batería del nuevo módulo esté en buen estado antes de cargar los datos del programa — una batería débil en el módulo de reemplazo corre el riesgo de pérdida de datos durante interrupciones de energía posteriores.

P5: ¿Dónde se obtiene el JAMSC-IF73AV?

A través del mercado de repuestos Yaskawa MEMOCON-SC — especialistas en reparación de PLC industriales y distribuidores de piezas de automatización Yaskawa heredadas. El módulo está descontinuado y solo está disponible a través de canales de intercambio, reacondicionamiento o excedentes. Confirme el número de pieza completo JAMSC-IF73AV del módulo instalado antes de realizar el pedido.
