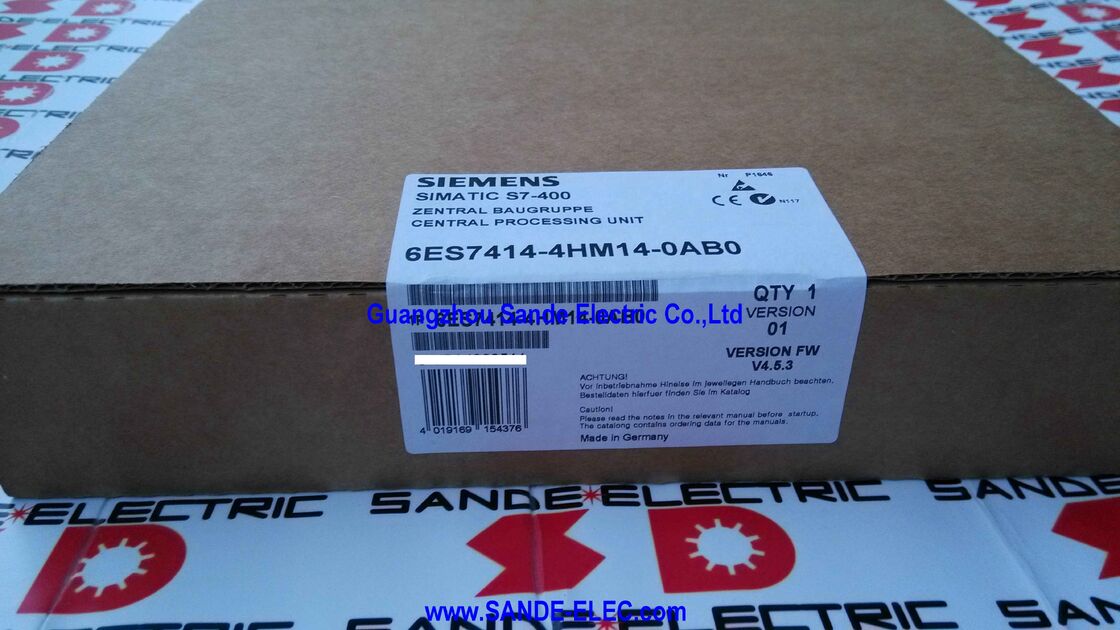

Simens PLC Controlador lógico programable CPU Unidad central 6ES7414-4HM14-0AB0

Siemens 6ES7414-4HM14-0AB0 | SIMATIC S7-400H CPU 414H — Unidad Central de Procesamiento Redundante, 2.8MB de Memoria, 4 Interfaces (1 MPI/DP + 1 DP + 2 Sync), 21 Racks de Expansión, S7-400H / S7-400F/FH

CPU 414H — Su Posición en la Jerarquía S7-400H

La plataforma S7-400H ofrece una progresión de H-CPU, cada una aumentando en memoria, número de interfaces y capacidad de procesamiento para adaptarse a instalaciones más grandes y complejas. La CPU 414H ocupa una posición intermedia significativa en esta familia.

Su predecesora en la gama — la CPU 412H (6ES7412-3HJ14-0AB0) — proporciona un total de 768 KB de memoria.

La CPU 414H triplica esa cantidad a 2.8 MB, dividida equitativamente entre datos y programa, y añade una segunda interfaz PROFIBUS DP dedicada que la 412H no tiene. Por encima de la 414H se encuentran las variantes de la CPU 417H, que escalan hasta 20 MB de memoria total con interfaces adicionales para los programas de automatización de procesos continuos más exigentes.

Para plantas de proceso donde el programa de automatización debe manejar cientos de bucles de control PID, extensas redes de E/S PROFIBUS en múltiples segmentos y grandes estructuras de datos para el almacenamiento en búfer del historial de procesos y la gestión de recetas, los 2.8 MB de la 414H combinados con dos interfaces PROFIBUS DP independientes representan un avance significativo respecto a la H-CPU de nivel de entrada.

La segunda interfaz DP dedicada permite al controlador gestionar redes PROFIBUS separadas — por ejemplo, un segmento para variadores y equipos de velocidad variable, otro para instrumentación y transmisores — sin compartir el ancho de banda del bus entre tipos de dispositivos no similares.

Especificaciones Clave

Las Dos Interfaces de Sincronización y la Sincronización por Fibra Óptica

Las dos interfaces de módulo de sincronización en la CPU 414H son la base física de todo el mecanismo de redundancia del sistema H.

Cada interfaz acepta un submódulo de sincronización IF 960 enchufable — un transceptor de fibra óptica que se conecta al submódulo correspondiente en el rack de la CPU asociada a través de un cable de fibra óptica. El medio de fibra óptica es deliberado: proporciona aislamiento galvánico completo entre los dos racks de CPU, elimina los problemas de voltaje de modo común que pueden afectar a los cables de sincronización eléctrica en entornos industriales y opera de manera confiable a las distancias (hasta aproximadamente 10 m en las versiones estándar de corto alcance) que típicamente separan los dos racks en una instalación de sistema H.

Dos enlaces de sincronización independientes son obligatorios en lugar de opcionales.

La redundancia del S7-400H solo se puede mantener si el canal de sincronización es redundante — una falla de un solo enlace de sincronización que desactive el mecanismo de sincronización degradaría un sistema H completamente redundante a un sistema de CPU única sin capacidad de conmutación por error.

Con dos rutas de sincronización independientes a través de dos cables de fibra separados, una falla en una ruta de sincronización genera una alarma de mantenimiento pero no afecta la capacidad del par de CPU para sincronizarse y mantener la preparación en espera activa.

El diagnóstico del sistema S7-400H detecta e informa fallas de ruta de sincronización única, dando al personal de mantenimiento tiempo para restaurar el enlace degradado antes de que ocurra cualquier evento que afecte al proceso.

21 Racks de Expansión — El Argumento para una Gran Capacidad de Sistema

La CPU 414H admite un máximo de 21 racks de expansión además del rack central — un total de 22 racks físicos en la configuración más grande posible.

Cada rack acomoda módulos de señal, módulos de función y procesadores de comunicación, y cada rack contribuye con hasta 8 ranuras de módulo adicionales a la estación. Con 8 módulos por rack en 22 racks, una estación CPU 414H completamente construida puede albergar más de 176 posiciones de módulo.

En términos prácticos, la automatización de plantas de proceso continuo rara vez construye estaciones S7-400H a su máximo absoluto.

La capacidad de expansión de 21 racks existe para acomodar las necesidades de escalado de grandes unidades de proceso integradas — una unidad de destilación de refinería, un complejo de reactores químicos, una gran planta de tratamiento de agua — donde una sola estación S7-400H puede controlar varios cientos de instrumentos de campo, múltiples variadores y docenas de equipos discretos.

La capacidad de la 414H está calibrada para manejar estos programas verdaderamente grandes sin requerir que la estación se divida en múltiples controladores comunicantes, lo que agregaría complejidad de ingeniería y posibles puntos de falla a la arquitectura.

S7-400F/FH — Combinando Redundancia con Seguridad Funcional

La CPU 414H está certificada para su uso en configuraciones S7-400F/FH — sistemas que combinan la redundancia de hardware del sistema H (pares de CPU en espera activa) con seguridad funcional certificada por IEC 61508. En operación S7-400F/FH, la CPU ejecuta tanto un programa de usuario estándar como un programa de seguridad.

El programa de seguridad implementa las Funciones Instrumentadas de Seguridad (SIF) definidas en la especificación de requisitos de seguridad de la instalación, y se ejecuta en F-CPU con clasificación de seguridad con el protocolo de comunicación PROFIsafe extendiendo la seguridad certificada a través de la red PROFIBUS DP a F-periféricos.

La configuración F/FH es la solución completa de seguridad y disponibilidad para instalaciones de proceso en áreas peligrosas: la redundancia H previene paradas no planificadas debido a fallas de hardware del controlador, mientras que la certificación F asegura que las funciones instrumentadas de seguridad alcancen el Nivel de Integridad de Seguridad (SIL 1, 2 o 3 dependiendo de la aplicación) requerido, según lo definido por el análisis de riesgos del proceso.

En instalaciones como plataformas de producción de petróleo y gas upstream, refinerías y plantas químicas, la combinación de disponibilidad continua y seguridad certificada en el mismo controlador no es una característica de lujo, sino un requisito regulatorio y operativo.

Estrategia de Repuestos para H-CPU Descontinuadas

La CPU 414H fue descontinuada por Siemens a partir del 01.02.2017, lo que significa que ya no se fabrica ni se distribuye a través de los canales de venta estándar de Siemens. Sin embargo, descontinuado no significa no disponible.

Siemens generalmente se compromete a la disponibilidad de repuestos durante diez años después de la descontinuación para productos industriales críticos — una política que cubre muchas instalaciones S7-400H actualmente en operación. Más allá de la ventana de repuestos de Siemens, el mercado de excedentes industriales y reacondicionamiento tiene existencias sustanciales de unidades CPU 414H probadas y garantizadas.

Para sitios que operan sistemas S7-400H con unidades CPU 414H, el stock mínimo de repuestos recomendado es un juego completo de módulos H-CPU — dos unidades de la 6ES7414-4HM14-0AB0, ya que ambos racks requieren CPUs idénticas. Un par de CPU no emparejado (versiones de firmware diferentes, o una original y una reacondicionada con fechas de producción ligeramente diferentes) aún puede funcionar, pero puede requerir armonización de firmware.

Mantener pares de repuestos emparejados simplifica el reemplazo de emergencia y elimina la necesidad de gestionar la compatibilidad del firmware bajo presión de tiempo durante una interrupción no planificada.

Preguntas Frecuentes

P1: La CPU 414H tiene dos interfaces PROFIBUS DP — la interfaz combinada MPI/DP y la interfaz DP dedicada. ¿Están ambas disponibles simultáneamente y pueden conectarse a diferentes redes PROFIBUS DP?

Sí, ambas interfaces PROFIBUS DP pueden operar simultáneamente y pueden conectarse a redes PROFIBUS DP separadas e independientes. En la configuración de hardware de STEP 7, a cada interfaz se le asigna su propia red PROFIBUS con sus propios parámetros de bus (dirección de bus, velocidad de transmisión, parámetros de temporización).

La CPU 414H opera como maestro DP en ambas redes de forma independiente — escaneando esclavos en la red 1 y la red 2 de forma intercalada dentro de cada ciclo de escaneo del PLC.

Esta capacidad de doble maestro es particularmente valiosa en grandes plantas de proceso donde separar la instrumentación (transmisores, analizadores) de los equipos de accionamiento (variadores de frecuencia, arrancadores suaves) en segmentos de bus independientes reduce la interferencia entre redes y simplifica la resolución de problemas al aislar dominios de falla.

La interfaz MPI/DP también se puede configurar en modo MPI en lugar de modo DP cuando no se necesita una función de maestro PROFIBUS DP en esa interfaz física — por ejemplo, para usarla exclusivamente para acceso a terminal de programación y conexiones HMI.

P2: ¿Cuál es el tiempo de conmutación (tiempo de failover) cuando falla la CPU activa de la CPU 414H y la CPU en espera toma el control?

El tiempo de conmutación en un sistema S7-400H correctamente configurado con CPU 414H está dentro del ciclo de escaneo del PLC — típicamente en el rango de varios milisegundos a unas pocas decenas de milisegundos dependiendo de la configuración del sistema, la carga de comunicación y el número de esclavos PROFIBUS DP. Durante la sincronización normal en espera activa, ambas CPU ejecutan el mismo programa con los mismos datos en cada ciclo de escaneo.

El mecanismo de sincronización asegura que el estado de memoria de la CPU en espera — salidas, bloques de datos, temporizadores, contadores — refleje el de la CPU maestra en cada límite de escaneo.

Cuando falla la maestra, la CPU en espera se declara activa y comienza a controlar las salidas inmediatamente, sin ejecutar una secuencia de reinicio ni releer las entradas desde un estado frío.

Desde la perspectiva de los dispositivos de campo, las salidas continúan manteniendo su último estado válido sin interrupción perceptible; desde la perspectiva de los esclavos PROFIBUS DP, el maestro continúa consultándolos sin perder un ciclo.

P3: ¿Puede la CPU 414H operar en modo de CPU única no redundante si la segunda CPU se retira para mantenimiento, y cuáles son las implicaciones?

La CPU 414H puede operar en modo de CPU única — cuando solo se instala una unidad en su rack, o cuando falta el enlace de sincronización entre las dos CPU, el sistema S7-400H continúa funcionando con la CPU disponible. Este modo se conoce como operación única o modo degradado.

El sistema genera una alarma de diagnóstico que indica que la redundancia completa no está disponible, y la interfaz de operador STEP 7/WinCC muestra un mensaje de estado correspondiente.

En este estado degradado, la CPU en funcionamiento continúa todo el control de proceso, la comunicación PROFIBUS DP y la provisión de datos HMI de forma normal — pero cualquier falla de hardware que afecte a esa única CPU resultaría en una parada del proceso, ya que no hay una CPU asociada que tome el control.

Para mantenimiento planificado — reemplazo de un submódulo de sincronización defectuoso, realización de mantenimiento preventivo en un rack de CPU — operar en modo degradado durante un período breve y gestionado es aceptable y está diseñado para ello. La operación prolongada en modo degradado aumenta significativamente el perfil de riesgo de la instalación.

P4: ¿Cuál es la importancia de la división de memoria — 1.4 MB de datos y 1.4 MB de programa — para el desarrollo de programas, y pueden los bloques de datos de usuario consumir memoria de programa o viceversa?

En el SIMATIC S7-400H, la memoria de trabajo (RAM que la CPU utiliza para la ejecución activa del programa) se divide en fábrica en una partición fija de código (programa) y una partición fija de datos, y estas particiones no son intercambiables. El código del programa — OBs, FCs, FBs, las secuencias de instrucciones compiladas — consume memoria de código; los bloques de datos (DBs), incluidos los DBs de instancia, los DBs compartidos y el almacenamiento de recetas — consumen memoria de datos.

Un programa que tiene muchos algoritmos de control complejos pero conjuntos de datos relativamente pequeños cabrá cómodamente dentro del límite de código de 1.4 MB mientras utiliza solo una fracción de la asignación de datos de 1.4 MB.

Por el contrario, un programa con lógica de control relativamente simple pero grandes tablas de recetas, búferes de historial o extensas estructuras de datos de alarmas puede llenar la memoria de datos de 1.4 MB mientras deja la memoria de código en gran parte vacía. Los desarrolladores de programas que trabajan con la CPU 414H deben monitorear ambas áreas de memoria de forma independiente durante el desarrollo.

La memoria de carga (Flash/EPROM o tarjeta de memoria) contiene la copia guardada del programa; la memoria de trabajo contiene la copia en ejecución activa; solo la partición de memoria de trabajo es importante para el dimensionamiento del tiempo de ejecución.

P5: ¿Es STEP 7 V5.x el único entorno de programación para la CPU 414H, o se puede usar TIA Portal?

La CPU 414H, como parte de la plataforma clásica SIMATIC S7-400H, se programa utilizando STEP 7 Professional V5.x — el entorno tradicional STEP 7 Classic.

TIA Portal no soporta la familia de CPU S7-400H para programación; el soporte S7-400 de TIA Portal cubre las CPU S7-400 estándar (no H), y la plataforma de alta disponibilidad de generación actual soportada en TIA Portal es la S7-1500H. La ingeniería de una CPU 414H en TIA Portal no es posible.

Si un sitio se ha estandarizado en TIA Portal para toda la programación de PLC, el programa S7-400H aún debe mantenerse y extenderse utilizando STEP 7 V5.5 o STEP 7 Professional. Siemens se ha comprometido a dar soporte a STEP 7 V5.x para la base instalada existente de sistemas S7-300 y S7-400; las actualizaciones y parches de seguridad continúan estando disponibles, incluso cuando el enfoque de desarrollo principal se ha desplazado a TIA Portal.
