Control de lógica programable de Simatic PLC Interfaz DP 6ES7153-2BA82-0XB0

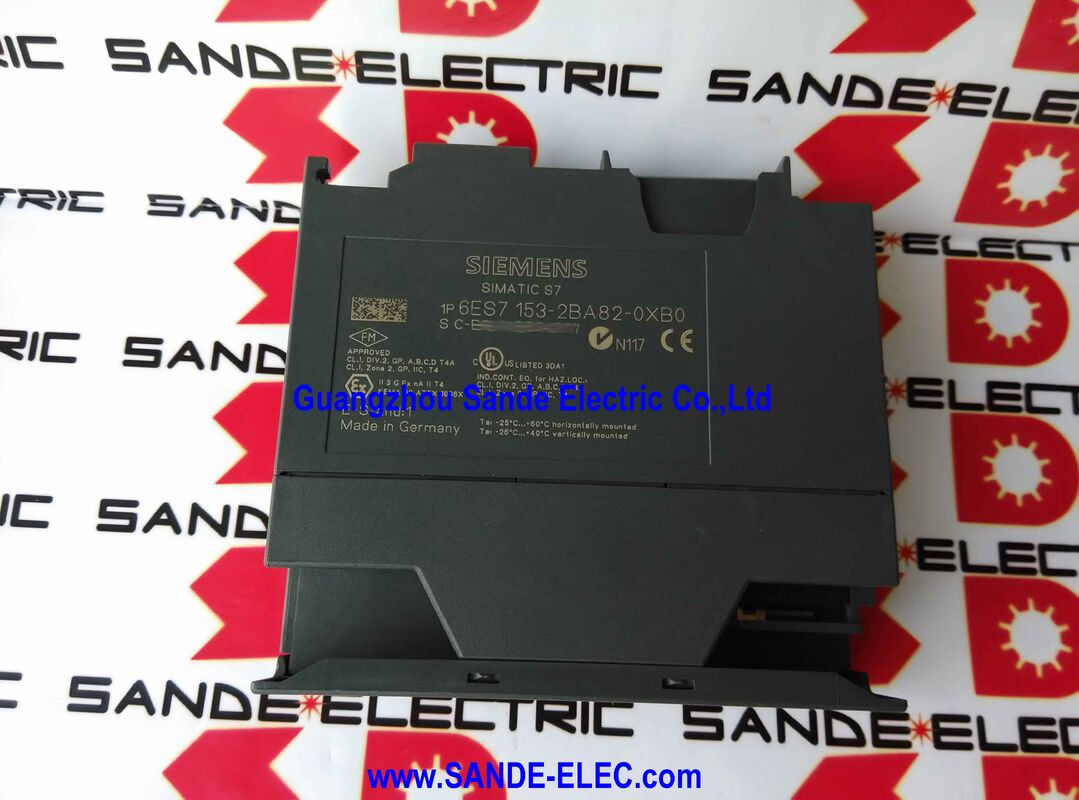

Siemens 6ES7153-2BA82-0XB0 | Módulo de interfaz SIMATIC ET 200M IM 153-2 HF — PROFIBUS DP / 12 módulos / Redundancia / Sellado de tiempo / 24 VCC

El módulo de interfaz define la estación

En una estación de periferia descentralizada ET 200M, el módulo de interfaz no es un punto de conexión pasivo, sino la identidad de la estación en la red PROFIBUS DP y el administrador activo de todo lo que hay detrás. El 6ES7153-2BA82-0XB0 gestiona la exploración de hasta 12 módulos de señal, función y comunicación S7-300, traduce sus datos de E/S a espacios de direcciones de entrada de 244 bytes y de salida de 244 bytes que el maestro PROFIBUS DP lee y escribe, y gestiona todos los informes de diagnóstico de la estación.

La designación "HF" es importante para aplicaciones más allá de las E/S remotas básicas. HF identifica un módulo de interfaz de altas características, uno que va más allá de la simple transferencia de datos hacia la operación redundante, el sellado de tiempo para la grabación de secuencias de eventos y la capacidad de alojar módulos de mayor densidad con 64 canales y 32 señales por ranura. Un IM 153-2 estándar sin la calificación HF no ofrece estas capacidades.

Especificaciones clave

Redundancia y marca de tiempo: funciones no opcionales

RedundanciaEn el contexto de ET 200M, el IM 153-2 HF puede funcionar en configuración emparejada: dos módulos de interfaz que sirven al mismo bastidor de módulos a través de dos conexiones PROFIBUS DP independientes, una al maestro DP activo y otra al standby. En caso de fallo del controlador activo, la conexión DP del standby con la estación ET 200M ya está activa. La E/S de campo continúa sin interrupción.

Marca de tiemporegistra el tiempo de eventos de cambio de señal discretos en el nivel de estación ET 200M, con la resolución adecuada para el registro de secuencia de eventos de proceso. Esto se utiliza en el análisis posterior a incidentes para plantas de proceso, donde la secuencia de eventos antes de un viaje debe reconstruirse con precisión. Un módulo de interfaz estándar que carece de capacidad de marca de tiempo no puede proporcionar estos datos; el IM 153-2 HF puede.

Consideraciones de reemplazo

Al sustituir un módulo de interfaz averiado en una estación ET 200M existente, manteniendo la designación IM 153-2 HF se conservan el perfil de comunicación original de la estación, la asignación de ranuras de módulo y la configuración de redundancia en la configuración de hardware del maestro DP. La sustitución por un IM de especificaciones más bajas (uno sin redundancia ni marca de tiempo) elimina capacidades de las que pueden depender la configuración del hardware STEP 7 y el programa PLC, lo que podría requerir modificaciones del programa y una nueva puesta en servicio.

Preguntas frecuentes

Pregunta 1: ¿Qué hace exactamente el IM 153-2 HF en una estación ET 200M?

Conecta la estación ET 200M a la red PROFIBUS DP como esclavo DP, gestiona la exploración interna del backplane de hasta 12 módulos S7-300 y transfiere sus datos de E/S en ambas direcciones. También maneja diagnósticos a nivel de estación, conmutación de redundancia y datos de eventos con marca de tiempo. Sin el módulo de interfaz, la estación no tiene presencia en la red ni posibilidad de transferir datos de E/S al maestro DP.

P2: ¿Por qué es importante la designación HF?

IM 153-2 HF incluye capacidad de redundancia, marca de tiempo para modo isócrono y soporte para módulos de mayor densidad. Las variantes básicas del IM 153-2 ofrecen una funcionalidad de conexión más sencilla. La designación HF no es intercambiable con variantes estándar en estaciones donde la redundancia y el sellado de tiempo son parte del diseño del sistema.

P3: ¿Qué aportan en la práctica la redundancia y el sellado de tiempo?

La redundancia proporciona disponibilidad continua de la estación durante la conmutación por error del controlador en S7-400H u otras configuraciones de sistema redundantes: las E/S de campo del ET 200M permanecen en línea durante la transición. El sellado de tiempo proporciona un marcado de eventos de submilisegundos a nivel de E/S, esencial para el registro de secuencias de eventos en plantas de proceso donde el análisis de disparo requiere un orden exacto de cambio de señal.

P4: ¿Qué funciones de comunicación ofrece el módulo más allá del comportamiento básico del esclavo DP?

El módulo admite funciones PROFIBUS DP que incluyen comandos SYNC y FREEZE para actualización sincronizada de salidas y congelación de entradas, además de intercambio directo de datos (comunicación cruzada) entre esclavos DP sin enrutamiento a través del maestro. Estas características están definidas en la especificación PROFIBUS DP y permiten una coordinación más estrecha entre estaciones distribuidas en sistemas configurados con STEP 7.

P5: ¿Qué se debe verificar antes de pedir esta pieza como reemplazo?

Confirme: (1) el número de pieza del módulo instalado es 6ES7153-2BA82-0XB0 o un IM 153-2 HF equivalente; (2) la estación es ET 200M; (3) el sistema utiliza PROFIBUS DP con redundancia y marca de tiempo activa en la configuración de hardware STEP 7; (4) la estación tiene capacidad para 12 módulos S7-300; (5) el suministro es de 24 VCC. Estos puntos confirman que el módulo de reemplazo coincide con el diseño de la estación original.
