Controlador Lógico Programable GE Versamax Micro PLC de 28 Puntos AC DC Relé IC200UEX211

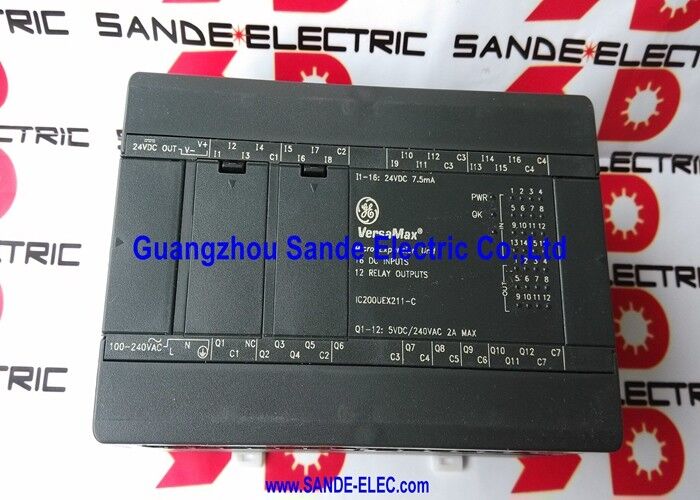

GE Fanuc IC200UEX211-C Unidad de Expansión VersaMax Micro

Descripción general

La IC200UEX211-C pertenece a la familia unidad de expansión VersaMax Micro de 28 puntos. La hoja de datos del producto VersaMax Micro de Emerson enumera la IC200UEX211 como una expansión de 28 puntos con 16 entradas de 24 VCC, 12 salidas de relé y fuente de alimentación de 120/240 VCA.

Un capítulo del manual de usuario de VersaMax Micro para IC200UEX211 indica además que la unidad acepta dieciséis entradas de CC, proporciona doce salidas de relé de 2 A normalmente abiertas y utiliza 100 a 240 VCA de potencia de entrada nominal.

El mismo manual describe los circuitos de entrada como configurables para lógica positiva o negativa, identifica las salidas de relé como Forma A (SPST) normalmente abiertas y señala que las salidas pueden controlar dispositivos de campo como arrancadores de motor, solenoides e indicadores.

También especifica una fuente de alimentación de salida de +24 VCC hasta 200 mA para circuitos de entrada y dispositivos de usuario, además de detalles de alimentación de CA que incluyen operación de 50/60 Hz, tiempo de retención y corriente de entrada típica.

Datos técnicos

Valor de aplicación

Esta unidad es adecuada para expansiones VersaMax Micro en control de máquinas compactas, paneles de automatización pequeños, interfaces de campo con salida de relé y sistemas que necesitan entradas adicionales de 24 VCC más salidas controladas por relé sin reemplazar el controlador base VersaMax Micro existente.

Su combinación publicada de 28 puntos la hace útil donde la instalación necesita más capacidad de campo pero se desea permanecer dentro de la estructura de hardware VersaMax Micro.

La estructura de salida de relé también la hace práctica en gabinetes donde el lado de campo incluye dispositivos controlados por contacto como arrancadores, solenoides o cargas indicadoras.

El manual identifica específicamente esos tipos de cargas, lo que ayuda a definir el papel del producto en paneles de control reales en lugar de solo en términos de E/S abstractos.

Notas de selección

Las principales verificaciones son la necesidad de una unidad de expansión VersaMax Micro de 28 puntos, la estructura de 16 entradas de 24 VCC / 12 salidas de relé, la clase de fuente de alimentación de 120/240 VCA y la arquitectura VersaMax Micro instalada.

Estos son los puntos clave de compatibilidad al reemplazar o expandir un sistema con hardware de la familia IC200UEX211.

Preguntas frecuentes

P1: ¿Qué tipo de unidad es la IC200UEX211-C?
Es una unidad de expansión VersaMax Micro de 28 puntos. La hoja de datos del producto de Emerson enumera la IC200UEX211 como una expansión de 28 puntos con 16 entradas de 24 VCC y 12 salidas de relé, mientras que el manual confirma su uso como unidad de expansión en lugar de una CPU independiente.

P2: ¿Cuál es el significado práctico de 16 entradas y 12 salidas de relé?
Significa que el módulo expande el sistema VersaMax Micro con un formato de E/S mixto: 16 entradas de campo digitales y 12 salidas tipo contacto en una sola carcasa.

Esta combinación es útil en máquinas compactas donde se requieren tanto puntos de detección adicionales como cargas de campo conmutadas por relé sin dividir la expansión en varios módulos separados.

P3: ¿Qué tipo de cargas de campo pueden controlar las salidas de relé?
El manual indica que las doce salidas de relé normalmente abiertas Forma A pueden controlar dispositivos como arrancadores de motor, solenoides e indicadores.

También especifica una capacidad de conmutación de 2 A por circuito, que es una de las características de rendimiento clave publicadas del lado de la salida.

P4: ¿Por qué es importante la clase de fuente de alimentación de 120/240 VCA?
Porque la unidad de expansión está diseñada en torno a esa clase de entrada de CA. El manual proporciona la potencia de entrada nominal como 100 a 240 VCA, con especificaciones de frecuencia y tiempo de retención publicadas, por lo que la disposición de la alimentación del gabinete instalado debe coincidir con esa estructura de suministro.

Esta es una de las primeras verificaciones en trabajos de reemplazo.

P5: ¿Qué se debe verificar antes de realizar un pedido?
Verifique el número de pieza instalado, confirme que el sistema utiliza la arquitectura de expansión VersaMax Micro, verifique que la aplicación requiera 16 entradas de 24 VCC y 12 salidas de relé, y asegúrese de que el panel proporcione la clase de alimentación 120/240 VCA correcta.

Estos son los puntos clave de compatibilidad para la familia IC200UEX211.
