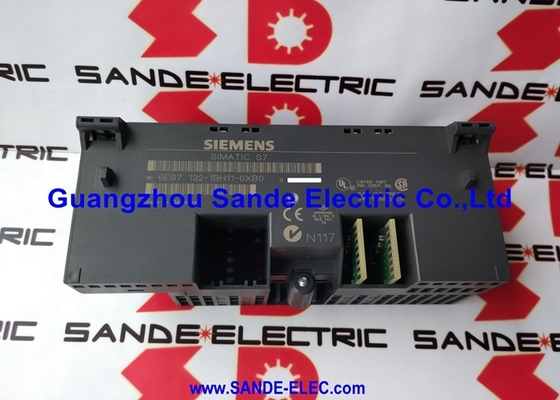

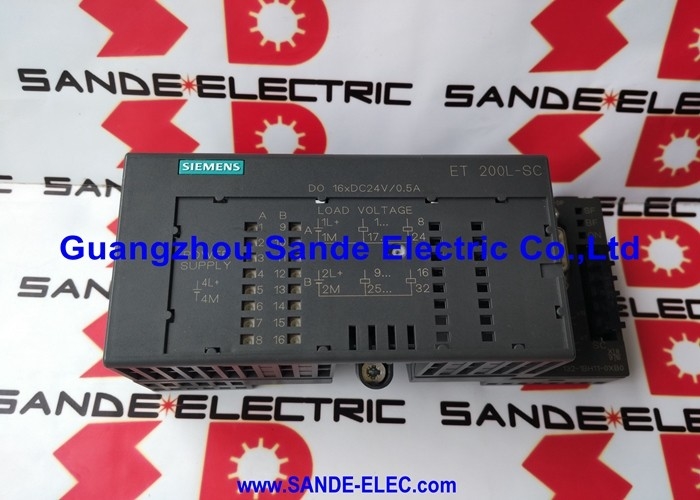

El Siemens 6ES7132-1BH11-0XB0 es el bloque electrónico de salida digital de 16 canales para la plataforma de E/S distribuidas SIMATIC ET 200L-SC — un sistema compacto montado en carril DIN que integra E/S esclavas PROFIBUS DP directamente en la máquina, cerca de los sensores y actuadores, en lugar de enrutar cables de señal individuales de vuelta a un panel central.
El concepto ET 200L-SC divide el módulo de E/S en dos componentes físicos: un bloque electrónico (esta unidad) que contiene los circuitos de conmutación de salida, LEDs de estado y lógica PROFIBUS, y un bloque de terminales que aloja los terminales de cableado de campo de tornillo.
Esta separación confiere al ET 200L-SC una importante ventaja de mantenimiento: cuando el bloque electrónico falla, se retira del bloque de terminales en segundos y un reemplazo se acopla sin tocar un solo cable. Todo el cableado de campo permanece conectado; la estación de E/S vuelve a estar operativa tras un cambio de hardware en lugar de un trabajo de recableado.
El 6ES7132-1BH11-0XB0 proporciona 16 salidas de transistor de 24VCC, cada una con una corriente nominal de 0.5A.
Estas son salidas de conmutación de estado sólido — sin contactos móviles, vida útil de conmutación esencialmente ilimitada y lo suficientemente rápidas como para conmutar a la velocidad del ciclo de escaneo del PLC sin introducir retrasos de temporización.
Para una estación de E/S distribuidas que controla dieciséis válvulas solenoides, dieciséis bobinas de contactor o un conjunto mixto de actuadores en una ubicación de máquina, dieciséis canales de 0.5A cubren la gran mayoría de los requisitos de salida prácticos sin componentes adicionales.
La designación Smart Connect (SC) indica que este bloque electrónico es compatible con el sistema de bloques de terminales ET 200L-SC, que incluye el bloque de terminales TB 16SC (que proporciona la interfaz de cableado base de 16 canales) y un bloque de terminales de expansión opcional que añade otros 16 canales.
Esto significa que un solo bloque electrónico 6ES7132-1BH11-0XB0 puede ampliarse a 32 canales de salida simplemente añadiendo el bloque de terminales de expansión a la derecha — sin dirección PROFIBUS adicional, sin módulo de fuente de alimentación adicional y sin configuración adicional en STEP 7.
Los 32 canales ampliados comparten los recursos de procesamiento y comunicación del mismo bloque electrónico.
| Parámetro | Valor |
|---|---|
| Canales de salida | 16 DO |
| Tensión de salida | 24V CC |
| Corriente de salida máx. | 0.5A por canal |
| Ampliable | Sí — +16 canales vía TB 16SC |
| Canales máx. (ampliado) | 32 |
| Tipo de salida | Transistor (estado sólido) |
| Comunicación | PROFIBUS DP |
| Peso | 0.18 kg |
| Plataforma | ET 200L-SC |
El diseño físico del sistema ET 200L-SC merece ser comprendido porque da forma a cómo se instala, reemplaza y configura el módulo:
El bloque de terminales es el componente estático — se monta en el carril DIN y proporciona los terminales de tornillo para todo el cableado de campo. Una vez que los cables de campo se conectan durante la puesta en marcha, el bloque de terminales permanece en su lugar permanentemente.
Sus terminales son accesibles desde el frente, independientemente de si el bloque electrónico está instalado o no.
El bloque electrónico (este 6ES7132-1BH11-0XB0) se acopla al bloque de terminales desde arriba, estableciendo la conexión de bus que une los circuitos de conmutación de salida con los terminales de campo inferiores.
Cuando está alimentado, participa en el ciclo de escaneo PROFIBUS DP, recibiendo datos de salida del maestro DP y conmutando sus canales de salida en consecuencia.
Para actualizaciones rutinarias de bits de salida — encendido y apagado de solenoides, activación de lámparas indicadoras — el intercambio es sencillo: la CPU S7 escribe bits de salida en su imagen de proceso; el maestro DP transfiere esos bits a través de PROFIBUS al ET 200L-SC; el 6ES7132-1BH11-0XB0 configura sus transistores de salida en consecuencia, suministrando corriente de 24VCC a los actuadores conectados.
Esto ocurre en cada ciclo DP, continuamente, mientras el enlace PROFIBUS esté activo y el maestro esté en funcionamiento.
El bloque de terminales TB 16SC proporciona los puntos de conexión física para los dieciséis canales de salida del 6ES7132-1BH11-0XB0. La adición del bloque de terminales de expansión amplía la capacidad de cableado físico a 32 canales — 16 en el TB 16SC base y 16 en el bloque de expansión.
El bloque electrónico reconoce automáticamente la configuración ampliada y mapea ambos conjuntos de terminales a canales de salida en los datos de E/S PROFIBUS sin ninguna configuración manual.
Este mecanismo de expansión es relevante para diseños de máquinas donde el número de E/S en una estación crece entre fases de ingeniería.
Una máquina especificada inicialmente con 16 salidas en una ubicación particular podría requerir 20 o 24 salidas después de una ingeniería detallada, o después de que una actualización de máquina añada sensores y actuadores.
Con ET 200L-SC Smart Connect, la expansión es mecánica — añada el bloque de terminales, conecte los cables de campo adicionales y los nuevos canales aparecerán en la configuración de hardware de STEP 7 automáticamente.
No es necesario reemplazar el bloque electrónico ni reconfigurar la dirección PROFIBUS.
La calificación de 0.5A por canal cubre el rango estándar de actuadores de 24VCC en automatización de máquinas:
Las válvulas solenoides neumáticas estándar consumen de 0.1A a 0.4A a 24VCC — muy dentro del límite de 0.5A. Las bobinas de contactores pequeños (hasta clase IEC AC-3 de 4-5kW) consumen aproximadamente de 0.1A a 0.3A a 24VCC cuando se controlan a través de variantes de bobina de 24VCC. Las lámparas piloto indicadoras (tipo LED) consumen típicamente de 0.02A a 0.1A.
Las bobinas de relés de interposición para conversión de rango de tensión o corriente consumen de 0.05A a 0.2A.
La calificación de 0.5A no es adecuada para conmutar directamente cargas de motor de 24VCC, contactores grandes con alta corriente de irrupción de bobina o calentadores resistivos de alta potencia.
Para estas cargas, un relé de interposición o un relé de estado sólido sirve como interfaz entre la salida de 0.5A y el circuito de carga de mayor corriente.
P1: ¿Se puede utilizar el 6ES7132-1BH11-0XB0 con cualquier maestro PROFIBUS DP, o está restringido a las CPUs Siemens S7?
El ET 200L-SC se comunica como un esclavo PROFIBUS DP estándar y es compatible con cualquier maestro PROFIBUS DP que pueda utilizar el archivo GSD (Descripción General de la Estación) del ET 200L. Siemens STEP 7 y TIA Portal incluyen el hardware ET 200L en sus catálogos de dispositivos; para maestros no Siemens, el archivo GSD proporciona los datos de configuración necesarios para las herramientas de ingeniería de terceros.
En la práctica, el ET 200L-SC funciona con cualquier maestro PROFIBUS DP compatible con IEC 61158, incluidos los de Schneider Electric, Beckhoff, Phoenix Contact y otros.
P2: El módulo se describe como ampliable a 32 canales. ¿Es suficiente el bloque electrónico -1BH11-0XB0 para 32 canales, o existe un bloque electrónico más grande?
El bloque electrónico 6ES7132-1BH11-0XB0 maneja por sí mismo la configuración ampliada completa de 32 canales — no se requiere una variante más grande.
Los recursos de procesamiento interno y comunicación PROFIBUS del bloque electrónico están dimensionados para el mapa de E/S ampliado de 32 canales.
La expansión es puramente física: la adición del bloque de terminales de expansión duplica la capacidad de cableado sin requerir una actualización del bloque electrónico.
Para sistemas que requieren más de 32 salidas en una única dirección PROFIBUS, se requiere una segunda estación ET 200L-SC en una segunda dirección PROFIBUS.
P3: ¿Cuál es el tiempo de respuesta de salida — qué tan rápido conmuta una salida después de que llegan los datos PROFIBUS?
El tiempo de conmutación de salida del transistor del 6ES7132-1BH11-0XB0 está en el rango de 0.1 a 1 ms desde el momento en que los nuevos datos de salida se cargan desde el búfer de recepción PROFIBUS hasta que el terminal de salida cambia de estado.
La latencia total desde el cambio de bit de salida de la CPU S7 hasta el cambio de terminal de campo incluye también el tiempo de ciclo del bus PROFIBUS DP (típicamente 1-10 ms dependiendo de la configuración) y el mecanismo de actualización de la imagen de salida de la CPU S7.
Para requisitos de conmutación de salida críticos en cuanto a tiempo, el tiempo de ciclo del bus PROFIBUS DP y la configuración de la CPU son los factores dominantes; el tiempo de conmutación del propio bloque electrónico es comparativamente pequeño.
P4: ¿Se pueden forzar las salidas del 6ES7132-1BH11-0XB0 a encendido o apagado desde la interfaz de programación STEP 7 durante la puesta en marcha?
Sí. STEP 7 y TIA Portal admiten el forzado de E/S para esclavos PROFIBUS DP, incluidos los módulos ET 200L-SC.
En modo de monitorización en línea, los canales de salida individuales se pueden forzar a un estado específico (0 o 1) para la verificación de puesta en marcha — comprobando que cada válvula solenoide, contactor o indicador responde correctamente antes de que el programa de control se ponga en operación activa.
Las salidas forzadas anulan los valores de salida normales del programa y deben eliminarse antes de volver a la producción normal para evitar estados inesperados de los actuadores.
P5: ¿El sufijo -0XB0 indica una variante de producto específica o una región de este módulo?
Dentro de la numeración de productos SIMATIC de Siemens, la parte final del número de pedido (aquí -0XB0) identifica la revisión del producto, el tipo de embalaje o la variante de aprobación.
El sufijo -0XB0 en este módulo designa la versión de producción estándar sin certificaciones especiales (el elemento "XB" típicamente indica aprobación y embalaje internacional estándar).
Existen variantes con sufijos -0AB0, -0XA0 u otros para requisitos específicos del mercado o de aprobación.
Para aplicaciones de automatización industrial estándar fuera de entornos especiales (zonas Ex, marinas, etc.), la variante -0XB0 es la selección estándar.
