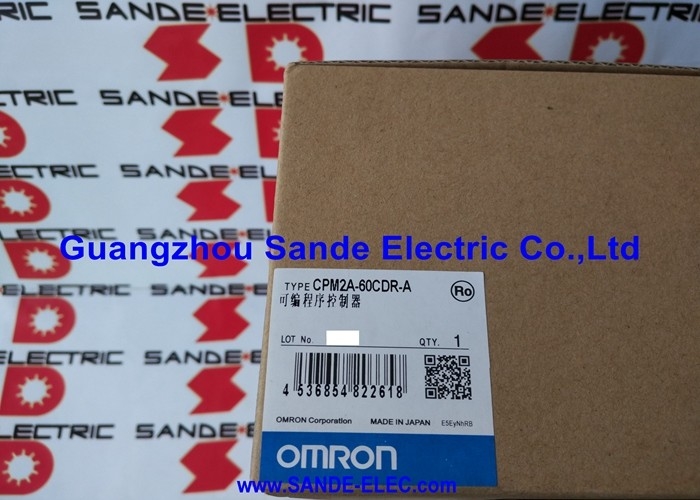

Controlador programable PLC Omron CPM2A-60CDR-A CPM2A60CDRA CPM2A-6OCDR-A

Omron CPM2A-60CDR-A | PLC compacto CPM2A — 36 DI / 24 salidas de relé / 100–240 VCA / RS-232C / 4096 pasos / Ampliable a 120 puntos

60 puntos sin bastidor: la arquitectura del CPM2A-60CDR-A

El CPM2A-60CDR-A es el modelo estándar más grande de la familia de PLC compactos Omron CPM2A. Treinta y seis entradas digitales y 24 salidas de relé integradas en una carcasa alimentada por CA: no se requiere bastidor, no es necesario ensamblar un backplane ni un módulo de fuente de alimentación independiente. La capacidad total de E/S de 60 puntos está disponible desde el día en que el controlador se monta en el riel DIN y se cablea.

Esta arquitectura compacta de "ladrillo" es la ventaja práctica definitoria para el control de máquinas pequeñas. Se puede construir una estación de embalaje, un sistema transportador o una caja de control de servicios públicos que necesite 30 sensores y 20 actuadores alrededor de un solo CPM2A-60CDR-A y una regleta de terminales: una instalación más simple y rentable que el mismo número de E/S repartidas en una CPU basada en bastidor más múltiples módulos de señal.

Las 24 salidas de relé admiten cargas de campo de voltaje mixto sin hardware adicional. Las bobinas de arranque del motor a 230 VCA, los pilotos de válvulas solenoides a 24 VCC y las lámparas de señalización a cualquier voltaje que utilice la máquina, todos se conectan directamente a los contactos del relé, que están aislados eléctricamente de la lógica interna del PLC en cada canal.

Especificaciones clave

RS-232C integrado: conectividad directa de dispositivos

El puerto periférico RS-232C integrado del CPM2A-60CDR-A conecta directamente terminales de programación, pantallas HMI, lectores de códigos de barras y dispositivos de datos en serie, sin necesidad de ningún módulo de comunicación adicional. En la arquitectura CPM2A, este puerto maneja tanto el acceso a la programación (CX-Programmer o SYSMAC-CPT) como la comunicación del dispositivo serie en tiempo de ejecución.

Para paneles de máquinas compactos donde un único panel de operador pequeño necesita mostrar el estado de la máquina y aceptar la entrada del operador, el RS-232C incorporado proporciona la conexión sin consumir una ranura de módulo ni agregar complejidad de cableado.

Escenarios de aplicación

Transportador y manipulación de materiales:36 entradas monitorean sensores de correa, interruptores de posición y detectores fotoeléctricos. 24 salidas de relé controlan contactores de motor, compuertas desviadoras y salidas de alarma. El suministro de CA se conecta directamente al circuito de alimentación del panel sin un SMPS separado.

Control de la máquina de embalaje:Los pilotos de válvulas neumáticas (24 VCC), los contactores de motor (230 VCA) y las salidas de contador se conectan a contactos de relé sin hardware de adaptación de voltaje. La salida de pulso incorporada admite un conteo o posicionamiento de longitud simple sin un módulo de función separado.

Repuesto del sistema heredado:Muchas unidades CPM2A-60CDR-A siguen en servicio en todo el mundo. Un reemplazo directo conserva el mapa de direcciones de E/S original, la configuración del puerto de comunicación y el cableado de salida del relé; no se requiere modificación del programa.

Preguntas frecuentes

P1: ¿Cuál es la diferencia entre CPM2A-60CDR-A y CPM2A-60CDT-A?

El -60CDR tiene 24 salidas de contacto de relé. El -60CDT tiene 24 salidas de transistor (estado sólido). Las salidas de relé conmutan cargas de CA y CC a una velocidad de milisegundos; las salidas de transistor conmutan 24 VCC solo a una velocidad de microsegundos. Elija un relé para cargas de voltaje mixto y actuadores de ciclos poco frecuentes; elija transistor para cargas de CC de alta velocidad, salidas de pulsos y válvulas neumáticas de ciclo frecuente.

P2: ¿Cuántas unidades de expansión se pueden agregar y qué tipos están disponibles?

Se pueden agregar hasta dos unidades de expansión al CPM2A-60CDR-A, lo que eleva la E/S máxima del sistema a 120 puntos. Las unidades de expansión disponibles incluyen salida de relé de 20 puntos (CPM2A-20EDR), salida de transistor de 20 puntos (CPM2A-20EDT) y entrada analógica de 4 canales (CPM2A-4AD). También está disponible una unidad de expansión de salida analógica.

P3: ¿Qué software de programación se conecta al CPM2A-60CDR-A?

CX-Programmer (entorno de programación IEC 61131-3 estándar de Omron) se conecta a través del puerto RS-232C integrado mediante un adaptador USB a RS-232 y un cable CS1W-CN226 o equivalente. El software SYSMAC-CPT heredado también es compatible con CPM2A. Se requiere CX-Programmer V9 y versiones anteriores; el paquete CX-One actual incluye una versión compatible.

P4: ¿El CPM2A-60CDR-A admite E/S analógicas?

La CPU básica no tiene canales analógicos integrados. La capacidad analógica se agrega mediante unidades de expansión: el CPM2A-4AD proporciona 4 entradas analógicas (0–10 V o 4–20 mA) y el CPM2A-2DA proporciona 2 salidas analógicas. Máximo una unidad de expansión de entradas analógicas y una de salidas analógicas por sistema.

P5: ¿De dónde se obtiene el CPM2A-60CDR-A después de su descontinuación?

A través del mercado de posventa establecido de Omron CPM2A: distribuidores de repuestos para automatización industrial, proveedores excedentes probados y especialistas en PLC heredados. El CPM2A tiene una gran base instalada global desde los años 1990 y 2000; La disponibilidad en el mercado de accesorios para el -60CDR-A es generalmente confiable. Confirme que el sufijo -A (suministro de CA) coincida con la unidad instalada antes de realizar el pedido.
