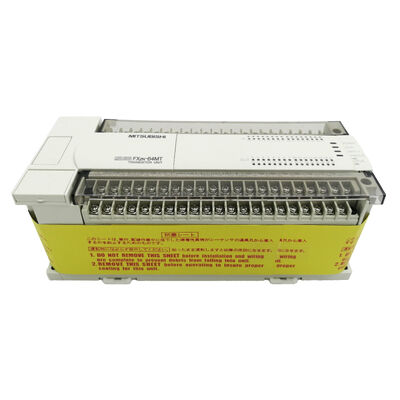

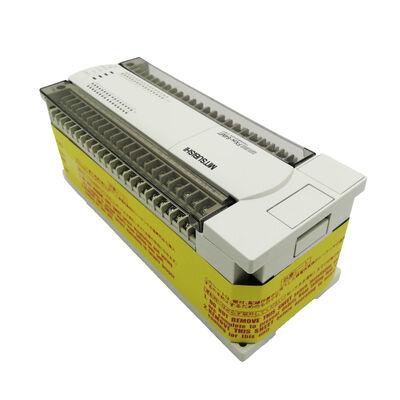

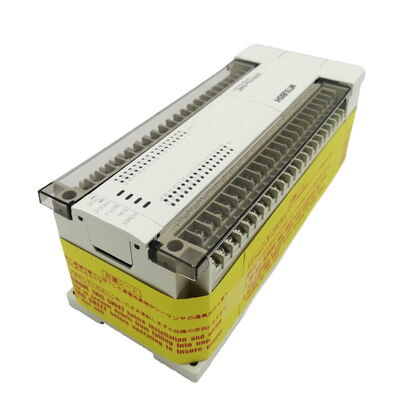

El control lógico programable de MITSUBISHI PLC Transistor de salida FX2N-64MT-001 FX2N64MT001 FX2N-64MT-OO1

Mitsubishi FX2N-64MT-001 | PLC de salida de transistor MELSEC FX2N de 64 puntos — 32 DI / 32 DO, 8K pasos, RS-422, 24 VCC

Número de pieza:FX2N-64MT-001

Fabricante:Mitsubishi Electric (Japón)

Tipo de producto:Unidad principal de PLC — Serie MELSEC-F FX2N

E/S totales:64 (32 entradas / 32 salidas de transistores)

64 puntos, salidas de transistores, control de pulso incorporado

El FX2N-64MT-001 es la unidad principal de salida de transistor de 64 puntos de la serie FX2N de Mitsubishi: CPU, memoria, fuente de alimentación, E/S y puerto de comunicación RS-422 en un solo módulo. No se necesita nada adicional para iniciar un programa: conecte una fuente de alimentación de 24 V, prográmelo con GX Developer o GX Works2 y se ejecutará.

La distinción entre transistor y relé es importante aquí. Las unidades FX2N con salida de relé (FX2N-64MR) manejan cargas inductivas y circuitos de CA más altos, pero cambian en milisegundos y se desgastan a lo largo de la vida útil de sus contactos. Las salidas de transistor del -MT conmutan en microsegundos, no tienen desgaste de contactos y, lo que es más importante, Y0 e Y1 pueden generar trenes de pulsos de hasta 100 kHz utilizando el PLSY incorporado.

Instrucciones de posicionamiento PLSR, DRVA y DRVI. Para máquinas que necesitan control de eje servo o paso a paso junto con una base de E/S grande, esto elimina la necesidad de un módulo de posicionamiento FX2N-1PG-E separado en aplicaciones de uno o dos ejes.

Las 32 entradas incluyen X0–X5 como canales de contador de alta velocidad (hasta 60 kHz), adecuados para retroalimentación de codificador y conteo de sensores de proximidad de alta velocidad. Las 32 salidas de transistores tipo fuente manejan cada una hasta 0,5 A a 5–30 V CC.

Expansión y Memoria

El bus de extensión FX2N conecta módulos de entradas digitales (FX2N-16EX, FX2N-32EX), módulos de salidas digitales (FX2N-16EY, FX2N-32EY) y módulos analógicos (FX2N-2AD, FX2N-4AD, FX2N-2DA, FX2N-4DA) a la derecha de la unidad base. La E/S ampliable total es de 256 puntos. Los módulos de funciones especiales (unidades de posicionamiento, tarjetas de comunicación adicionales) se conectan en la misma cadena.

La RAM incorporada de 8000 pasos cubre la mayoría de los programas de una sola máquina. Un casete de memoria en el zócalo del panel frontal amplía esto a 16.000 pasos (FX2N-EEPROM-16L para almacenamiento no volátil sin dependencia de la batería).

El puerto RS-422 también admite redes N:N peer-to-peer entre hasta 8 unidades FX2N: los registros de datos y los dispositivos de bits se comparten automáticamente, sin instrucciones de escalera de comunicación adicionales.

Especificaciones clave

Preguntas frecuentes

P1: ¿Cuál es la corriente de salida máxima por canal de transistor y en todas las salidas?

Cada canal maneja hasta 0,5 A a 5–30 V CC. La corriente de salida simultánea total en los 32 canales está limitada por la fuente de alimentación interna de la unidad, normalmente alrededor de 8 A para todo el grupo de salida. Si muchas salidas funcionan simultáneamente a 0,5 A o cerca de él, verifique que la carga total se mantenga dentro de este presupuesto durante el diseño del sistema.

P2: Las salidas de pulsos Y0/Y1 integradas están a 100 kHz, las mismas que las del FX2N-1PG-E. ¿Cuándo vale la pena añadir el módulo de posicionamiento?

Ambos producen trenes de pulsos de 100 kHz. Las salidas integradas utilizan instrucciones de escalera PLSY, PLSR, DRVA y DRVI, que cubren un posicionamiento sencillo de punto a punto. El FX2N-1PG-E agrega modos de posicionamiento dedicados (referenciación, aproximación de dos velocidades, parada activada por interrupción) que el conjunto de instrucciones incorporado no puede replicar directamente. Para un posicionamiento simple de uno o dos ejes, las salidas integradas son adecuadas y el -1PG-E es innecesario.

P3: ¿Sigue siendo compatible el FX2N-64MT-001?

La serie FX2N está descontinuada. Para nuevos diseños, Mitsubishi recomienda el FX5U (MELSEC iQ-F). Para las instalaciones FX2N existentes, GX Works2 continúa admitiendo programación y monitoreo. El FX2N-64MT-001 está disponible en el mercado de excedentes industriales.

P4: ¿Se puede ampliar la memoria del programa más allá de 8000 pasos?

Sí. Un casete de memoria en el zócalo del panel frontal amplía la capacidad a 16.000 pasos. FX2N-EEPROM-16L proporciona almacenamiento no volátil basado en EEPROM que retiene el programa sin respaldo de batería, útil cuando el acceso a la batería es difícil o se espera un mantenimiento poco frecuente.

P5: ¿Puede el FX2N-64MT-001 controlar los servoamplificadores de la serie MR-J de Mitsubishi?

Sí, a través de las salidas de pulsos del transistor Y0/Y1 incorporadas conectadas a los terminales de entrada de pulsos del servoamplificador, usando instrucciones de posicionamiento DRVA/DRVI para hasta dos ejes. Para un servocontrol más sofisticado (secuencias de referencia, aproximación de dos velocidades, perfiles de leva), agregue módulos de posicionamiento FX2N-1PG-E. Las notas de aplicación de Mitsubishi brindan ejemplos de cableado para los amplificadores MR-J2S, MR-J3, MR-JN y MR-JE.
