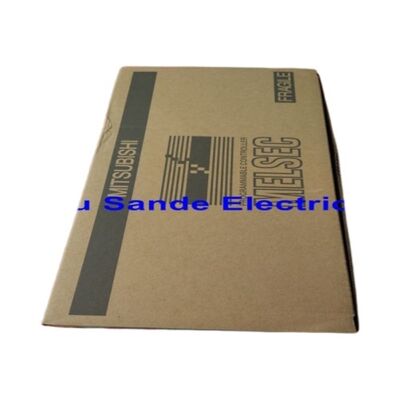

El control lógico programable de Mitsubishi PLC FX2N-48MR-001 FX2N48MR001 FX2N-48MR-OO1

Mitsubishi FX2N-48MR-001 | PLC compacto MELSEC FX2N de 48 puntos — 24 DI / 24 salidas de relé / 100–240 VCA / 50 VA / 8K pasos / RS-422

48 puntos, salidas de relé, suministro de CA: el perfil práctico del FX2N-48MR

El FX2N-48MR-001 es el miembro de 48 puntos de la familia FX2N de MELSEC: un paso por debajo en el número de E/S del FX2N-64MR de 64 puntos y un paso por encima del FX2N-32MR de 32 puntos. Veinticuatro entradas digitales y 24 salidas de relé en una carcasa alimentada por CA; no se requiere módulo de expansión para aplicaciones que se ajusten a este número.

La designación "MR" es el indicador del tipo de salida: M = unidad principal, R = salidas de relé. Los contactos de relé conmutan cargas de CA y CC: las 24 salidas pueden controlar bobinas de válvulas solenoides de 24 VCC, bobinas de contactores de motores de 230 VCA y lámparas indicadoras con voltajes mixtos desde el mismo controlador, con cada contacto de relé aislado eléctricamente de la lógica interna del PLC. Esta flexibilidad de voltaje es la razón por la que las variantes de salida de relé siguen siendo relevantes en paneles de máquinas donde el cableado de campo sirve cargas a diferentes voltajes de diferentes fuentes de alimentación.

La fuente de alimentación de CA acepta 100–240 VCA: el mismo controlador alimenta un panel norteamericano de 120 VCA o un panel europeo de 230 VCA sin cambios de hardware.

Especificaciones clave

FX2N-48MR-001 en la gama FX2N: dónde se encuentra

La familia de unidades principales FX2N abarca cinco tamaños: 32MR, 48MR, 64MR, 80MR y 128MR: todas con salida de relé, todas alimentadas por CA, todas con el mismo puerto de programación RS-422 y memoria de programa de 8000 pasos. El 48MR ocupa el segundo tamaño más pequeño. Para una máquina que necesita 20 entradas de sensores, 15 salidas de actuadores y un puñado de puntos de repuesto para cableado futuro, el 48MR proporciona E/S adecuadas sin el mayor espacio y costo del 64MR.

El sufijo -001 identifica la versión internacional del FX2N-48MR: rango de entrada de red internacional estándar (100–240 VCA) a diferencia de las especificaciones de voltaje nacionales de Japón. Es la variante adecuada para instalaciones del mercado no japonés.

Escenarios de aplicación

Sistemas de transporte y clasificación:24 sensores de proximidad, células fotoeléctricas y pulsadores en entradas; contactores de motor, solenoides desviadores e indicadores en salidas de relé. El suministro de CA se conecta directamente al circuito de alimentación del panel.

Máquinas envasadoras y llenadoras:Pilotos de válvulas neumáticas (24 VCC), bobinas de arranque de motor (230 VCA) y lámparas de señalización, todos desde los mismos contactos de relé. No se requiere conversión de relé intermedio para cargas de campo de voltaje mixto.

Repuestos para mantenimiento de la máquina:Muchas máquinas equipadas con FX2N-48MR siguen en producción en todo el mundo. Un reemplazo con el mismo número de modelo conserva el mapa de direcciones de E/S y el cableado de salida originales sin requerir modificaciones del programa ni cambios de hardware de la etapa de salida.

Preguntas frecuentes

P1: ¿Cuál es la diferencia entre FX2N-48MR-001 y FX2N-48MR-ES/UL?

El sufijo -001 identifica la variante internacional sin certificación UL/cUL. El sufijo -ES/UL identifica la misma especificación internacional más listados UL y cUL para los mercados norteamericanos con estrictos requisitos de certificación UL. Ambos son eléctricamente idénticos. Especifique -ES/UL para instalaciones en Norteamérica donde se requieren componentes de control listados por UL; -001 es apropiado para mercados donde la certificación CE cumple con los requisitos reglamentarios.

P2: ¿Se pueden agregar módulos de expansión al FX2N-48MR-001?

Sí. El FX2N admite hasta 8 módulos de expansión en su bus de expansión del lado derecho (para el 48MR, combinado con las E/S de la placa de la CPU). Los módulos de expansión agregan E/S digitales y analógicas, con un máximo total del sistema de 256 puntos de E/S. Para la comunicación, el FX2N-232-BD (RS-232), FX2N-485-BD (RS-485/Modbus) o FX2N-CNV-BD con módulos de comunicación posteriores agregan capacidad de interfaz serie.

P3: ¿Qué software de programación se requiere?

GX Developer o GX Works2: entornos de programación de Mitsubishi para la familia FX2N. Ni GX Works3 (para la serie iQ-R) ni los editores estándar IEC 61131-3 suelen conectarse directamente al FX2N sin una configuración de compatibilidad. GX Works2 admite la lógica de escalera del FX2N, FBD y el conjunto de instrucciones de la serie FX, incluidos PID, Modbus, HSC y PTO/PWM.

P4: ¿Cuál es la vida eléctrica del contacto del relé en el FX2N-48MR?

Mitsubishi especifica los contactos del relé en 100.000 operaciones con carga resistiva nominal (2 A/250 VCA). Las cargas inductivas de CC (bobinas de solenoide) reducen la vida útil de los contactos mediante la formación de arcos con picos de voltaje en el momento del apagado; los diodos de libre circulación en las cargas inductivas de CC suprimen esto y extienden significativamente la vida útil de los contactos. Para salidas que ciclan a alta frecuencia, las variantes de salida de transistor (FX2N-48MT) son más apropiadas.

P5: ¿Cuál es la ruta de migración desde el FX2N-48MR descontinuado?

El FX5U-48MR/ES de Mitsubishi es el equivalente funcional directo de la serie FX5 actual (24DI, 24 salidas de relé, suministro de 100 a 240 VCA) con procesamiento significativamente mejorado, Ethernet integrado y RS-485. La migración requiere una nueva verificación del programa en GX Works3 (las exportaciones de GX Works2 ayudan en el proceso); El conjunto de instrucciones es en gran medida compatible, pero algunas diferencias requieren atención. Para instalaciones donde el programa FX2N debe permanecer sin cambios, el FX3U-48MR/ES es el objetivo de migración más cercano con el mismo entorno GX Works2.
