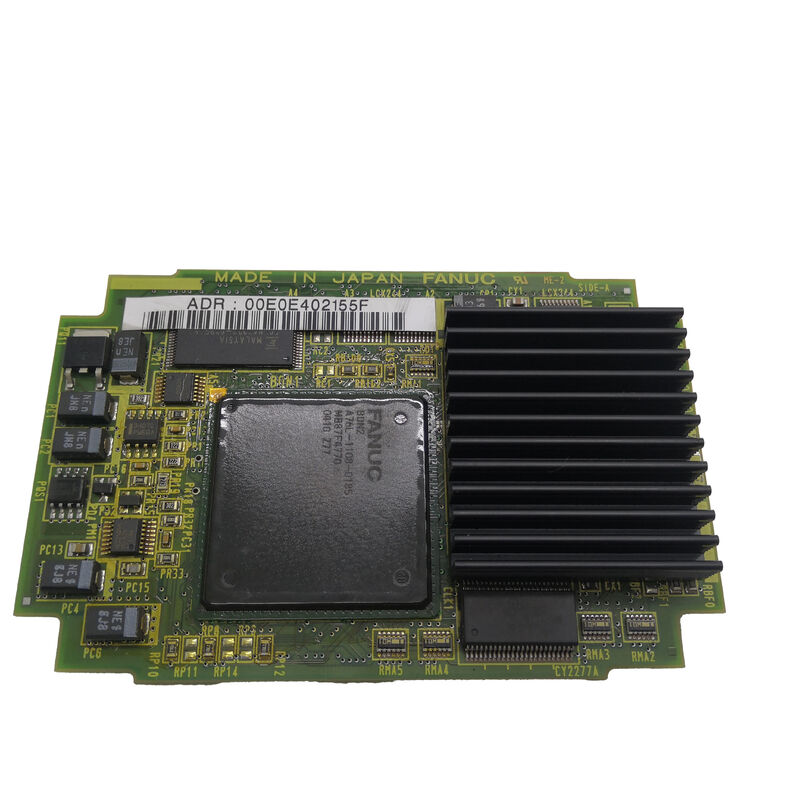

A20B-3300-0312 ∙ FANUC 21i-B y 210i-SB Pentium CPU Modulo ∙ 16MB DRAM / Serie A20B-3300 / tarjeta de procesador de generación i-B

Las series 21i-B y 210i-SB ¢ La plataforma i-B

La serie 21i-B de FANUC es la segunda generación de hardware de la plataforma 21i CNC, un CNC compacto y capaz para máquinas herramientas de complejidad media.El modelo "B" representa un avance de hardware desde el 21i-A, con el procesador Pentium reemplazando la arquitectura 486 anterior.

La serie 210i-SB es una subvariante: la designación "210i" suele identificar la serie i de FANUC Power Motion o una configuración CNC específica integrada en la máquina,y "SB" indica una variante del modelo SBAmbos sistemas comparten el mismo módulo de CPU A20B-3300-0312, lo que confirma una plataforma de procesador común en estas dos generaciones de CNC.

Especificaciones clave

A20B-3300-031x Familia de módulos de CPU Pentium

La gama A20B-3300-031x forma un grupo de módulos de CPU de clase Pentium para la generación B de la serie i:

En comparación con la familia A20B-3300-029x anterior (que utilizaba procesadores 486DX), the 031x Pentium boards brought the Series 21i-B's computing performance into the Pentium generation — delivering higher instruction throughput and supporting the more demanding CNC options available in the i-B platform.

Escenarios de aplicación

Fallo del procesador CNC 21i-B:Un CNC de la serie 21i-B de FANUC no se inicializa, el sistema se detiene a mitad de arranque o presenta alarmas a nivel de CPU.El reemplazo restaura la función de procesamiento del 21i-B..

El módulo de CPU 210i-SB se sustituye:El módulo de CPU de un sistema FANUC 210i-SB desarrolla fallas intermitentes correlacionadas con la temperatura de la placa.

Preguntas frecuentes

P1: ¿Cuál es la diferencia entre A20B-3300-0311 y A20B-3300-0312?

Ambos son módulos de CPU Pentium con 16 MB de DRAM en la familia 031x. El A20B-3300-0311 sirve a los sistemas CNC de la Serie 16i-B y 18i-B. El A20B-3300-0312 sirve a la Serie 21i-B y 210i-SB.No son intercambiables cada uno está adaptado a la ranura de la placa CNC específica y el software del sistema para esa plataforma.

P2: ¿Tiene el A20B-3300-0312 más DRAM que el A20B-3300-0311?

Tanto el 0311 como el 0312 llevan 16 MB de DRAM. El A20B-3300-0313 (para 0i-C) tiene 32 MB de SDRAM (una capacidad más alta y una tecnología de memoria diferente SDRAM versus DRAM).La diferencia de capacidad de memoria refleja la mayor huella de software de la generación 0i-C frente a la 21i-B.

P3: ¿La sustitución de A20B-3300-0312 afecta a los parámetros CNC almacenados?

No. Los parámetros CNC residen en módulos de memoria SRAM separados de la placa de la CPU. La sustitución del A20B-3300-0312 no afecta a ningún parámetro almacenado, programa o datos de herramienta.Después de montar el repuesto, el CNC arranca y lee los parámetros de la SRAM intacta.

P4: ¿Cuál es la opción de intercambio de núcleo para A20B-3300-0312?

Un intercambio de núcleo significa que se suministra una placa de repuesto reparada/probada a cambio de la placa defectuosa del cliente. El cliente paga la sustitución y devuelve el módulo defectuoso.Esto reduce el costo neto de la placa de reemplazo en comparación con la compra directa.
