FANUC A20B-3300-0392 | Módulo Servo i-B de 4 Ejes — Placa de Circuito Impreso (PCB) Plug-In FSSB para Serie 16i / 18i / 21i Modelo B

Número de pieza: A20B-3300-0392

Fabricante: FANUC Ltd. (Japón)

Tipo de producto: Módulo Servo i-B de 4 Ejes — PCB Plug-In

Control de Servo de Cuatro Ejes en una Sola Tarjeta

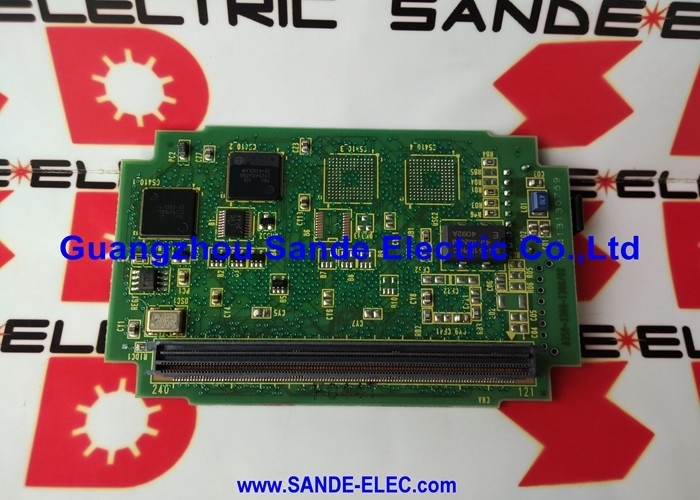

El A20B-3300-0392 es el módulo servo FSSB de 4 ejes de FANUC para el CNC Serie i-B. Se conecta a la placa principal 16i, 18i o 21i Modelo B y extiende la capacidad de control de servo del CNC a cuatro ejes a través de un único canal de fibra óptica FSSB. Cada eje que el módulo gestiona recibe comandos de posición y velocidad del CNC, procesa la retroalimentación del codificador a través del bus FSSB y devuelve datos de posición en tiempo real para el control de servo en bucle cerrado.

La designación "i-B" identifica este módulo como un componente de la generación Modelo B — la segunda generación de hardware de la plataforma FANUC Serie i, que sucedió a las placas originales Modelo A. La arquitectura Modelo B utiliza un formato plug-in de mayor densidad que integra el control de servo, la interfaz FSSB y el procesamiento de señales en una tarjeta compacta que se monta junto al procesador de la CPU, el controlador gráfico y los módulos de memoria (SRAM, DRAM, FROM) en el ensamblaje de la placa principal.

En un control típico 16i/18i/21i Modelo B, el A20B-3300-0392 es uno de varios módulos plug-in que juntos forman la unidad de control CNC completa. Su canal FSSB se conecta a la cadena del amplificador servo a través de un cable de fibra óptica en el conector óptico de la placa.

Contexto de la Serie A20B-3300

La serie A20B-3300 abarca los módulos plug-in de FANUC para CNC Serie i y controladores de robot. Dentro de esta familia:

• variantes de 4 ejes (incluido el A20B-3300-0392) sirven para máquinas con hasta 4 ejes controlados en una sola cadena FSSB
• variantes de 6 ejessirven para configuraciones de 5 o 6 ejes
• variantes de 8 ejesproporcionan el mayor número de ejes en un solo módulo

Todos los módulos de la serie A20B-3300 comparten el mismo factor de forma plug-in para la placa principal Modelo B. No son intercambiables entre configuraciones de número de ejes.

Especificaciones Clave

Preguntas Frecuentes

P1: El CNC muestra la alarma de servo 360 o 361 en los ejes gestionados por este módulo. ¿Cuál es el primer paso de diagnóstico?

Las alarmas 360/361 son fallos de comunicación FSSB. Vuelva a colocar el A20B-3300-0392 en su ranura en la placa principal primero — un contacto de conector marginal es la causa más común. Luego, inspeccione el cable de fibra óptica FSSB desde el conector óptico del módulo hasta el primer amplificador servo de la cadena. Una cara de extremo de fibra dañada o contaminada interrumpe la comunicación en todos los ejes de esa cadena simultáneamente.

P2: ¿El A20B-3300-0392 reemplaza a los módulos servo Modelo A anteriores en el mismo CNC?

No. Los sistemas CNC Modelo A y Modelo B utilizan arquitecturas de placa principal físicamente diferentes. Las placas Modelo A utilizan un formato plug-in diferente. El A20B-3300-0392 es específico para las placas principales Modelo B (serie i-B). Confirme que el CNC es una variante Modelo B antes de realizar el pedido.

P3: La placa se retiró para su inspección. ¿Necesita ser reinicializada después de reinstalarla?

El A20B-3300-0392 no almacena parámetros del CNC. Todos los parámetros de los ejes residen en el FROM/SRAM del CNC. Después de la reinstalación, el CNC lee sus parámetros normalmente al encenderse. No se requiere ningún paso de reinicialización.

P4: Una máquina de 6 ejes utiliza el A20B-3300-0392 (módulo de 4 ejes). ¿Cómo se controlan los ejes adicionales?

En una máquina de 6 ejes, se instala un segundo módulo servo — ya sea otra placa de 4 ejes o un módulo de 2 ejes — para manejar los ejes restantes. Se pueden instalar dos módulos en la misma placa principal Modelo B en sus respectivas ranuras. Cada uno tiene su propia cadena de fibra óptica FSSB que se conecta a los amplificadores servo para sus ejes asignados.

P5: ¿Dónde se puede obtener un reemplazo para el A20B-3300-0392?

El mercado de repuestos de FANUC tiene existencias de intercambio para los módulos de la serie A20B-3300. Empresas especializadas en reparación de CNC FANUC ofrecen unidades de intercambio probadas. Para un control Modelo B que requiera reparación inmediata, las empresas con bancos de pruebas de sistemas completos pueden verificar la función del módulo en una plataforma 16i/18i/21i antes del envío.
