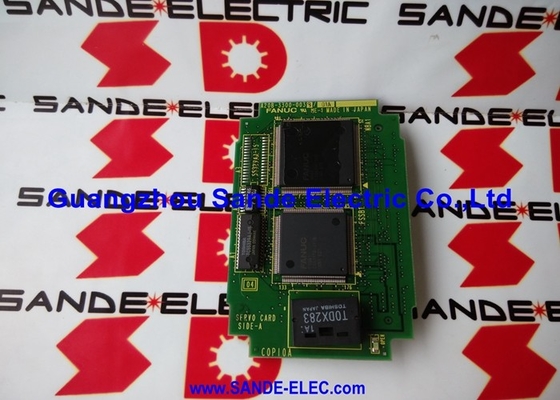

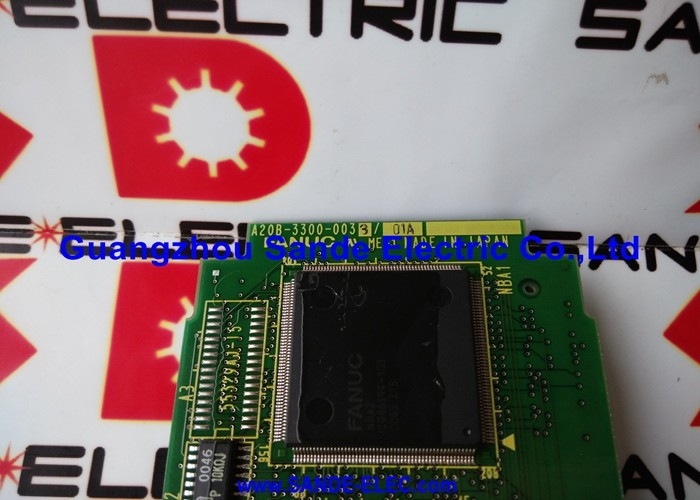

A20B-3300-0033 ∙ FANUC 2 canales FSSB Servo Controller Card ∙ 16i / 18i / 21i / FSSB Fibra óptica Interfaz / módulo de enchufe
Por qué la FSSB es importante para la comunicación de fibra óptica
La comunicación servo en los sistemas CNC modernos de FANUC viaja a través de fibra óptica.
- Conmutación de corriente de motor de alta corriente de alta frecuencia
- Bancos de condensadores grandes cargados a 300 ∼ 600 VDC
- Transistores IGBT de conmutación rápida que generan emisiones electromagnéticas en un amplio espectro de frecuencias
En este entorno, un cable de cobre que transporta señales de comando de posición es vulnerable.velocidad de onda, y reducción del acabado superficial de la pieza de trabajo mecanizada.
La transmisión de fibra óptica es completamente inmune a las interferencias electromagnéticas.pero la señal de luz no puede ser acoplada a o desde campos electromagnéticos. The A20B-3300-0033 generates the FSSB optical transmission signals and processes the returning optical feedback signals — bringing this noise immunity directly into the servo communication for the two controlled axes.
Especificaciones clave
| Parámetro |
Valor |
| Interfaz |
FSSB (fibra óptica) |
| Canales del eje |
2 |
| Compatible |
FANUC 16i, 18i, 21i (modelo A/B) |
| Tipo de producto |
Tarjeta de servicio enchufable |
| Serie |
A20B-3300: las condiciones de los productos |
Capacidad de 2 canales
El A20B-3300-0033 proporciona exactamente 2 canales FSSB desde una sola tarjeta plug-in. Su capacidad coincide directamente con las configuraciones más comunes:
Centro de giro de dos ejes (X y Z):Un A20B-3300-0033 controla ambos ejes. La interfaz servo completa de un simple torno CNC cabe en esta sola tarjeta.
2 ejes de un sistema más grande:Para un centro de mecanizado de 4 ejes, una tarjeta A20B-3300-0033 maneja los dos primeros ejes (normalmente X y Y) mientras que una segunda tarjeta maneja Z y el cuarto eje.Cada tarjeta opera de forma independiente en su propio canal FSSB.
Los primeros dos ejes de un CNC de 5 ejes:El primer A20B-3300-0033 cubre los ejes 1 y 2; las tarjetas adicionales se extienden a los otros ejes según sea necesario.
La arquitectura de enchufe hace que la expansión del recuento de ejes sea sencilla: añadir una tarjeta, y el CNC gana dos canales de servo FSSB más en la misma placa principal.
Escenarios de aplicación
Alarma de comunicación FSSB en ambos ejes controlados:Un centro de giro FANUC 18i genera alarmas de comunicación FSSB en los ejes X y Z simultáneamente.La tarjeta de servo A20B-3300-0033 se identifica como el falloEl reemplazo restaura la comunicación FSSB en ambos ejes.
Expansión del sistema:Se reconfigura un CNC 21i de 2 ejes para un funcionamiento de 4 ejes. Se instala un segundo A20B-3300-0033 en la placa principal junto a la tarjeta existente,proporcionando los dos canales FSSB adicionales necesarios para la nueva configuración del eje.
Preguntas frecuentes
P1: ¿Puede el A20B-3300-0033 conectarse a servo-drives distintos de los amplificadores tipo Alpha-i FSSB?
El A20B-3300-0033 utiliza el protocolo de fibra óptica FSSB de FANUC, que es compatible con los servoamplificadores FANUC Alpha-i y Beta-i equipados con puertos de entrada FSSB.Los amplificadores de la serie Alpha más antiguos que utilizan interfaces serie de tipo A o B no son compatibles con FSSB y no pueden conectarse al A20B-3300-0033Confirme el tipo de interfaz de los servo-drives antes de colocar esta tarjeta.
P2: ¿Cómo se asigna la dirección del nodo FSSB a cada servoamplificador en la cadena de margaritas?
La asignación de direcciones FSSB se define por el orden físico de los amplificadores en la cadena de fibra óptica combinado con la configuración de parámetros CNC.El primer amplificador en la cadena suele tomar la dirección más bajaLos parámetros de configuración FSSB en la pantalla de configuración CNC (FSSB) definen el número de amplificadores y sus asignaciones de eje.Después de instalar un reemplazo A20B-3300-0033, los parámetros existentes del FSSB permanecen en la SRAM del CNC y deben restablecer la comunicación automáticamente al encenderse.
P3: ¿Puede funcionar un sistema con dos tarjetas A20B-3300-0033 (de cuatro ejes) si una de ellas falla?
Cuando un A20B-3300-0033 falla, sólo los dos ejes del canal FSSB de esa tarjeta generan alarmas.la máquina puede ser capaz de ejecutar operaciones limitadas utilizando los ejes de trabajo restantes mientras se reemplaza la tarjeta defectuosaEsta operación parcial depende de si la escalera PMC permite la ejecución del ciclo de la máquina con algunos ejes inhibidos.
P4: ¿El cable de fibra óptica requiere un manejo o mantenimiento especial?
Los cables de fibra FSSB deben estar protegidos contra curvas agudas, enrutamiento de radio reducido y daños mecánicos.Las caras finales del conector deben mantenerse limpias. La contaminación en las caras del conector óptico atenúa la señal luminosa.Cuando se inspeccione un fallo de comunicación FSSB, compruebe el estado del cable de fibra y el conector junto con la tarjeta A20B-3300-0033.
P5: ¿Es el A20B-3300-0033 específico para las máquinas CNC de la generación i, o puede usarse con sistemas 0i-D o 30i?
El A20B-3300-0033 se confirma para las series FANUC 16i, 18i y 21i (modelo A y B).Diferentes generaciones de CNC utilizan diferentes variantes de tarjetas de servo. Las plataformas 0i-D y 30i utilizan diferentes hardware de la placa principal y requieren sus propias tarjetas de servo específicas.La tarjeta A20B-3300-0033 es la correcta para la generación 16i/18i/21i y no es intercambiable con tarjetas 0i-D o 30i.
