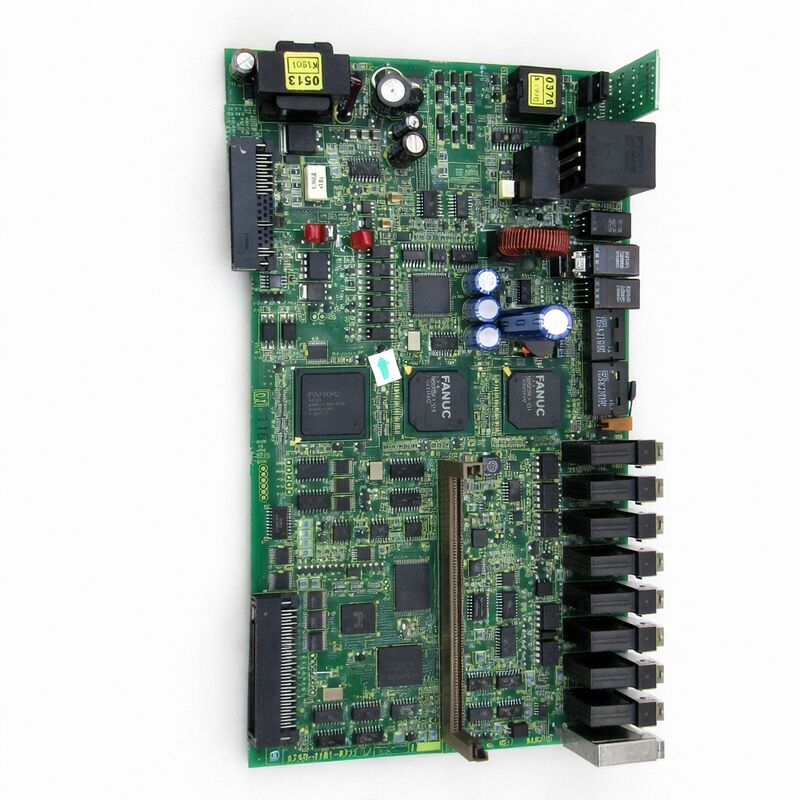

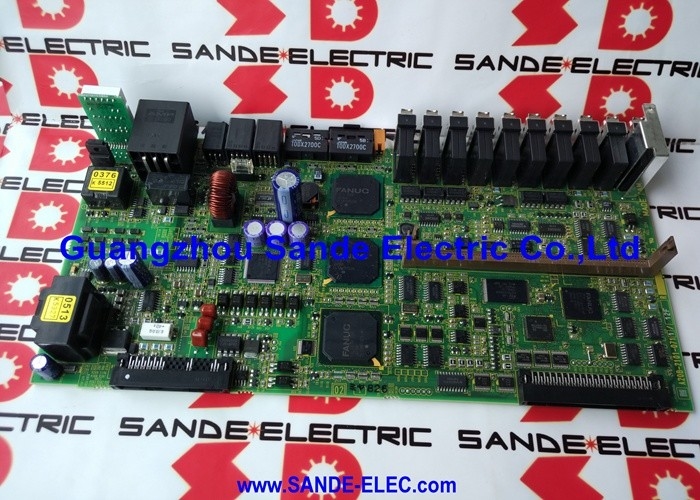

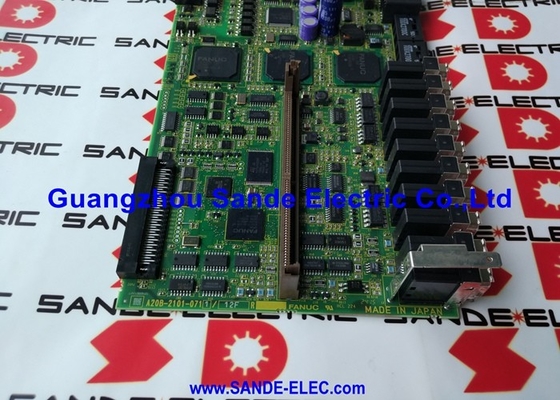

FANUC A20B-2101-0711 ∞ βi SVSP Servo / Control del amplificador del eje PCB ∞ Beta-i Combinado Control de la Unidad de Control, Serie A20B-2101, Japón Origen
Número de la parte:A20B-2101-0711: las condiciones de los servicios de seguridad
El fabricante:Corporación FANUC (Japón)
Categoría de producto:El control de la placa de control del amplificador de servo/huso con el SVSP Beta-i
La serie:A20B-2101 Las condiciones de los productos
Resumen general
ElSe aplicará el método de cálculo de las emisiones de gases de efecto invernadero.es la placa de control de circuito impreso para el servo-amplificador combinado Beta-i SVSP de FANUC.
The SVSP (Servo and SPindle) is a compact amplifier unit that integrates servo axis control and spindle drive capability into a single module — an approach that reduces cabinet footprint and wiring complexity on smaller and mid-range CNC machine tools where the separate Alpha-i servo and spindle amplifier stacks would be excessive.
El A20B-2101-0711 es la capa de inteligencia de la unidad SVSP.
Maneja todas las funciones lógicas de control que el amplificador necesita para funcionar: recibir comandos de velocidad y par del CNC a través del bus de fibra FSSB, administrar los circuitos de conversión de potencia,control de la retroalimentación de la corriente de los devanados del motor, ejecutando el circuito de control actual a alta frecuencia, e informando el estado de la unidad, los códigos de alarma y la retroalimentación del codificador al CNC.
La etapa de potencia los puentes de transistores y el rectificador que realmente cambian la corriente del motor es una sección separada del amplificador.
El tablero de control A20B-2101-0711 le indica qué hacer y controla si lo hace correctamente.
Esta placa es parte de la serie A20B-2101, que cubre los PCB de control para la familia de servoamplificadores Beta-i de FANUC.
La familia Beta-i utiliza una arquitectura de amplificador diferente de la serie Alpha-i más grande: está diseñada para el extremo económico y compacto de la línea de accionamiento de FANUC,con una capacidad de transmisión superior a 300 W,, centros de mecanizado verticales y máquinas similares en las que las cargas en el eje no requieren los accionamientos Alpha-i de mayor corriente.
Especificaciones clave
| Parámetro |
Valor |
| Amplificador compatible |
El valor de las emisiones de gases de efecto invernadero se calculará en función de las emisiones de gases de efecto invernadero. |
| Función de la Junta |
Lógico de control de la unidad: recepción de comandos, circuito de corriente, retroalimentación, alarma |
| Interfaz CNC |
Servocarriles de serie de fibra óptica FSSB |
| Tipos de motores |
Los demás motores de servo-beta-i, motores de eje beta-i |
| Serie |
A20B-2101 Las condiciones de los productos |
| Estatus de las personas |
Disponible ️ renovado, probado |
| Origen |
Japón |
La arquitectura Beta-i SVSP
El concepto de amplificador SVSP aborda una restricción práctica en las máquinas herramientas CNC compactas: el espacio del gabinete.
Una configuración estándar de accionamiento Alpha-i para una máquina de tres ejes con huso requiere cuatro módulos de amplificador separados (alimentador PSM, tres SVM y un SPM), cada uno con su propia placa de control,Conexión de bus de corriente continuaPara un pequeño torno o centro de mecanizado, este es un inmueble de gabinete significativo.
El Beta-i SVSP integra el servo y el accionamiento del huso en un módulo, generalmente configurado para dos o tres ejes de servo más un huso.La placa de control A20B-2101-0711 gestiona esta configuración multifunción desde un PCB.
Recibe comandos FSSB del CNC para todos los ejes de servo que maneja el SVSP, además del comando del eje serie para la sección del eje, y coordina la etapa de potencia en consecuencia.
Esta integración es eficiente, pero crea una dependencia: cuando el tablero de control falla, todas las funciones de accionamiento servidas por esa unidad SVSP se detienen simultáneamente.
Una máquina con dos servoejes y un huso que pasan por un SVSP perderá todo el movimiento del eje y el control del huso si falla la sola placa A20B-2101-0711.Por lo tanto, es importante obtener rápidamente la placa de repuesto para restablecer la producción..
Fallo del tablero de control Qué esperar
El A20B-2101-0711 realiza una auto-monitorización continua. Cuando detecta una condición de fallo, sobrecorriente, sobrevoltura, error del codificador, sobrecarga térmica,o fallo de comunicación FSSB .
Se aplicará el método de ensayo.(especialmente SV401, SV404, SV417 y similares) al arranque o inmediatamente bajo carga a menudo apuntan a la placa de control de la unidad cuando aparecen en todos los ejes simultáneamente y el hardware del motor (cables,codificadores, los motores) se prueban correctamente.
Códigos LED de alarma parpadeante de la unidad de accionamientolos códigos que aparecen inmediatamente al encender el motor, antes de mover los motores,a menudo indican un fallo a nivel de la placa en lugar de un fallo del motor o del cable.
Fallo simultáneo de varios ejesLas fallas de cada eje suelen indicar problemas del motor o del cable en ese eje.
Cuando todos los ejes servidos por un SVSP muestran alarmas simultáneamente, la placa de control del SVSP es la causa más probable.
Preguntas frecuentes
P1: La pantalla LED del amplificador SVSP muestra un código de alarma parpadeante al encender la máquina antes de que se mueva.
En el manual de mantenimiento, hacer referencia cruzada del código LED con la lista de alarmas FANUC Beta-i SVSP.
Los códigos en el rango 0x o 1x suelen indicar problemas de suministro de energía o circuito principal.
Para los códigos relacionados con FSSB, compruebe primero todas las conexiones de fibra en los conectores COP del SVSP.
Para los códigos de alarma que persisten con fibras confirmadas conectadas, el tablero de control A20B-2101-0711 es el siguiente sospechoso.
P2: ¿Se puede reemplazar el A20B-2101-0711 sin reemplazar toda la unidad de amplificador SVSP?
Sí, la placa de control es un componente separado y reemplazable dentro del amplificador SVSP.La placa se monta dentro de la carcasa del amplificador y se conecta al circuito de la etapa de potencia a través de conectores internos.
Con las precauciones adecuadas de ESD y el amplificador apagado, el tablero de control se puede quitar y reemplazar.
Después del reemplazo, comprobar que los parámetros de servo CNC específicos de la configuración del motor y del eje están intactos estos se almacenan en la SRAM del CNC, no en la placa del amplificador,Así que no deben perderse a menos que se hayan hecho otros cambios de hardware.
P3: Después de instalar un reemplazo A20B-2101-0711, todos los ejes muestran una alarma SV401. ¿Cuál es la causa más probable?
SV401 indica que el servoamplificador no está listo. Después de un reemplazo de la placa de control, la causa más común de SV401 inmediato en todos los ejes es la conexión de fibra FSSB.
Durante el reemplazo de la placa, es posible que los cables de fibra en los conectores COP de la nueva placa no hayan sido completamente reinsertados.
Apague, inspeccione y vuelva a colocar cada conector de fibra, asegurándose de que cada uno esté completamente insertado y bloqueado.
Si las fibras FSSB se confirman correctas y la alarma persiste, comprobar que la configuración de parámetros FSSB del CNC coincide con la asignación del eje del amplificador.
P4: ¿Es necesario que el A20B-2101-0711 se ajuste a una potencia SVSP específica, o es universal en toda la gama de SVSP Beta-i?
Las diferentes clasificaciones de potencia de SVSP (por ejemplo, SVSP-20/20/20/40, SVSP-20/20/40-11 etc.) pueden utilizar diferentes variantes de tableros de control dentro de la familia A20B-2101.
La configuración del firmware y del hardware del panel de control se corresponde con el tipo de amplificador específico que controla.
Confirme el número exacto del modelo del amplificador SVSP antes de pedir una placa de control de reemplazo y verifique si el número de pieza de la placa de reemplazo es apropiado para ese modelo de amplificador.El uso de un panel de control no coincidente puede causar un funcionamiento incorrecto o alarma inmediata en el arranque.
P5: El SVSP estuvo en servicio durante varios años antes de que la placa de control fallara. ¿Qué causa comúnmente el fallo de la placa de control de Beta-i SVSP?
La degradación del condensador electrolítico es la causa más común relacionada con la edad.Los paneles de control de los amplificadores que funcionan a temperaturas ambientales elevadas una condición común en los gabinetes eléctricos de las máquinas herramienta envejecen más rápido que los de los ambientes más fríos.
Los condensadores en los circuitos de regulación de energía se secan durante años de servicio, causando que la regulación del voltaje falle y desencadenando alarmas que imitan otros tipos de fallas antes de que la placa falle por completo.Otras causas incluyen la corrosión por contacto del conector debido a la entrada de niebla de refrigerante y eventos ocasionales de sobrevolución transitorios de la fuente de alimentación..
La inspección periódica de los filtros de refrigeración de los gabinetes y la ventilación adecuada aumentan significativamente la vida útil de los paneles de control.
