FANUC Servo panel de control A20B-2002-0641 A20B20020641 A2OB-2OO2-O641 El equipo de control de la FANUC

FANUC A20B-2002-0641 | Placa de Circuito Impreso de Control CNC Serie A20B-2002 — Repuesto a Nivel de Placa

Placas de Circuito Impreso de Control Serie A20B-2002

La A20B-2002 es una de las familias establecidas de placas de circuito impreso de FANUC utilizadas en ensamblajes de sistemas de control CNC. La serie abarca múltiples tipos de placas funcionales — placas de circuito impreso de interfaz de control, placas de unidad de conexión, placas de interfaz de panel de operador y placas de soporte de módulos — en varias generaciones de plataformas CNC. Dentro de esta familia, cada sufijo específico de cuatro dígitos identifica una placa con una función definida, una disposición de conectores y una posición de control objetivo.

La A20B-2002-0641 es una placa de circuito impreso de control en esta serie — una placa funcional dentro de un sistema de control CNC FANUC en lugar de un módulo de memoria o un backplane pasivo. El sufijo -0641 identifica su variante específica, distinguiéndola de números adyacentes en la familia que pueden parecer físicamente similares pero que cumplen funciones diferentes o tienen configuraciones de interfaz distintas.

Cuando esta placa falla en un CNC instalado, la falla típicamente afecta las funciones o interfaces específicas que esta placa gestiona dentro del sistema de control. El patrón de síntomas depende de lo que esta placa conecta — ya sea E/S del panel del operador, comunicación de módulo de expansión u otra función de interfaz de control en la configuración específica de la máquina.

Especificaciones Clave

Reemplazo a Nivel de Placa — Qué Confirmar

Reemplazar una placa en la serie A20B-2002 es un ejercicio de reemplazo idéntico. Los pasos críticos:

Confirme el número de parte exacto de la etiqueta de la placa instalada. Los números de parte adyacentes en la serie A20B-2002 cumplen funciones diferentes. Una placa que encaja en la misma ranura física puede tener un mapeo de conectores o una función de control diferente que produzca un comportamiento incorrecto de la máquina después de la instalación.

Verifique si la placa almacena algún dato de configuración. Algunas placas de esta serie almacenan el estado de configuración; otras son puramente funcionales sin datos almacenados. Si la placa almacena configuración, se debe tomar una copia de seguridad antes de retirarla.

Inspeccione la condición de los contactos del conector en la posición de la placa fallida. Un conector mal asentado o contaminado puede producir síntomas de falla idénticos a los de una placa fallida. Volver a asentar el conector y probar antes de solicitar un reemplazo es siempre el primer paso de diagnóstico.

La A20B-2002-0641 no contiene parámetros CNC (los parámetros residen en los módulos SRAM/FROM del controlador). Reemplazar esta placa no requiere la reintroducción de parámetros CNC. Encienda después del reemplazo de la placa y verifique que las funciones asociadas con la posición de esta placa en el sistema de control se restauran.

Preguntas Frecuentes

P1: ¿Qué hace la A20B-2002-0641 en el sistema de control CNC?

La A20B-2002-0641 es una placa de circuito impreso de control funcional en la serie A20B-2002 de FANUC — una placa que gestiona una interfaz o función de control específica en el sistema CNC instalado. La función exacta depende de la posición de la placa y del hardware conectado en la configuración específica de la máquina. Los síntomas de falla típicamente afectan las funciones o rutas de E/S que esta placa soporta dentro del sistema de control.

P2: ¿Puede una variante diferente de A20B-2002 sustituir si la -0641 no está disponible?

Los números de parte adyacentes en la serie A20B-2002 pueden parecer físicamente similares pero tienen configuraciones de conectores diferentes o cumplen funciones de control distintas. Sustituir sin compatibilidad confirmada arriesga un comportamiento incorrecto de la máquina después de la instalación. Confirme la -0641 específicamente de la etiqueta de la placa instalada y obtenga esa variante exacta. No acepte una coincidencia cercana sin verificar la compatibilidad.

P3: ¿Reemplazar la A20B-2002-0641 requiere copia de seguridad o recarga de parámetros CNC?

Los parámetros CNC (parámetros de eje, datos PMC, compensaciones de herramienta, programas) residen en los módulos de memoria SRAM y FROM del controlador — no en esta placa. Reemplazar esta placa no afecta el almacenamiento de parámetros CNC y no requiere la reintroducción de parámetros. Después del reemplazo, encienda y verifique que las funciones de control asociadas con la posición de esta placa en el sistema se restauran normalmente.

P4: ¿Cómo se confirma una falla de placa antes de solicitar un reemplazo?

Inspeccione y vuelva a asentar el conector de la placa tanto en la placa como en el zócalo correspondiente. Un conector contaminado o parcialmente asentado produce síntomas de falla idénticos a los de una PCB fallida. Si volver a asentar el conector resuelve la falla, el conector fue la causa. Si la falla persiste con un conector confirmado como bueno y superficies de contacto limpias, la placa ha fallado.

P5: ¿Dónde se obtiene la A20B-2002-0641?

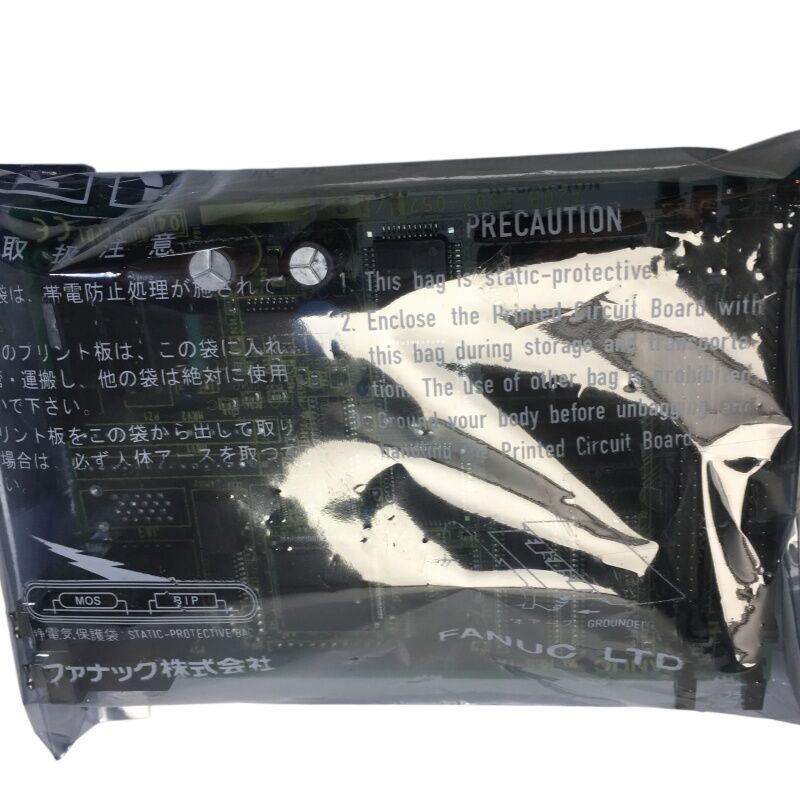

A través del mercado de repuestos de CNC de FANUC — especialistas en placas de control de la serie A20B tienen existencias de intercambio y excedentes. Confirme específicamente el sufijo -0641. Solicite confirmación de que la placa fue probada funcionalmente antes de la aceptación. Se requiere manejo seguro de ESD y embalaje antiestático para el transporte y almacenamiento.
