Sensores de Encoder para Motor de Husillo Fanuc ODM A20B-2002-0300

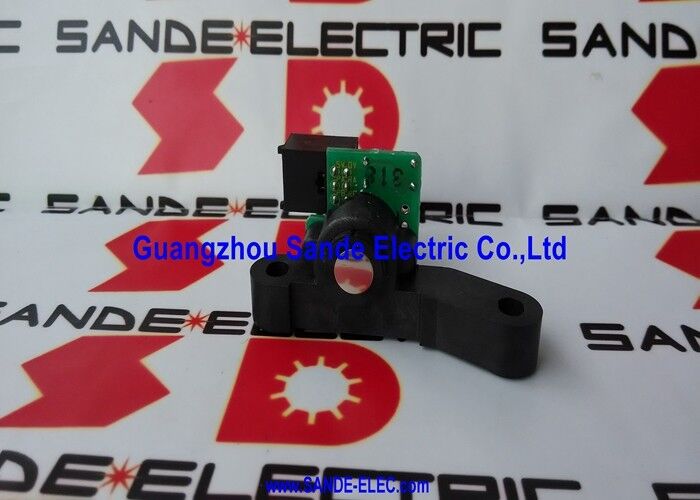

FANUC A20B-2002-0300. Unidad de sensor de codificación de motor de la serie Alfa con soporte de montaje / relé a bordo / interfaz tipo B

Retroalimentación de la velocidad del husillo para el sistema de accionamiento de la serie Alpha

El A20B-2002-0300 es el ensamblaje de sensores de codificación de motores de husillo para el sistema de accionamiento de husillos de la serie Alpha de FANUC. It mounts on the rear of the spindle motor — typically under the blower fan — and generates the spindle RPM feedback signal that the Alpha series spindle amplifier needs to regulate speed under cutting loads.

El sensor se conecta al terminal JY2 del módulo de amplificador de husillo de la serie Alpha a través de la interfaz serie Tipo-B.Esta especificación de interfaz es específica para la generación Alpha no es compatible con la retroalimentación basada en FSSB de las generaciones de accionamiento Alpha i o posteriores.

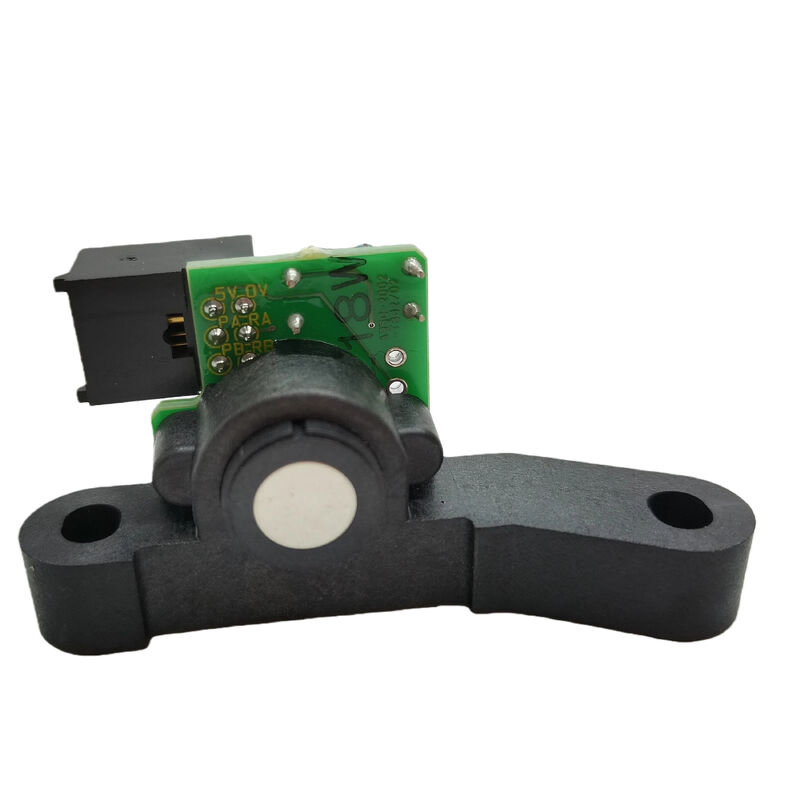

El conjunto se suministra como una unidad completa: el PCB con su relé incorporado montado en un soporte que coloca el sensor a la distancia correcta del anillo de objetivo magnético del motor del husillo.El soporte determina la brecha de aire entre los elementos de detección del PCB y el objetivo giratorioEl vacío de aire incorrecto después de la instalación produce señales de retroalimentación débiles o ausentes incluso de un PCB en funcionamiento.Verificar la distancia entre el sensor y el objetivo de acuerdo con la documentación de mantenimiento del motor del husillo cada vez que el conjunto se retira y vuelve a montar.

Existen dos revisiones de hardware / 01A y / 02A. Ambas cumplen la misma función. Especifique la revisión de la etiqueta de la unidad instalada al ordenar si se requiere la correspondencia de la revisión.

Especificaciones clave

Referencia de sustitución A290-0854-V320

El mercado de repuestos de FANUC enumera el A290-0854-V320 como un sustituto relacionado para aplicaciones de retroalimentación del eje donde se requiere el A20B-2002-0300.confirmar que el montaje mecánico, el tipo de conector y la interfaz de señal de tipo B coinciden con la configuración del amplificador y del motor instalados.

Diagnóstico erróneo El relé a bordo

El relé incorporado en el A20B-2002-0300 proporciona una salida de interruptor que el amplificador de husillo utiliza para las funciones de detección de fallas y confirmación de velocidad.Si se pierde la retroalimentación de la velocidad del husillo o la salida del relé está ausente, el amplificador genera una alarma de husillo. Antes de reemplazar el PCB, compruebe el desplazamiento del soporte de montaje de su posición de montaje e inspeccione el conector JY2 para detectar la corrosión,Residuos de refrigeranteUn fallo en el conector o un desplazamiento en el montaje producen síntomas de alarma idénticos a los de un PCB fallido.

Preguntas frecuentes

P1: ¿Qué hace el sensor codificador del husillo en el sistema de accionamiento?

Proporciona retroalimentación de RPM del husillo al amplificador de husillo de la serie Alpha a través del terminal JY2. El amplificador utiliza esta señal para mantener la velocidad del husillo comandada bajo cargas de corte variables.Sin señal de retroalimentación válida, el amplificador no puede cerrar su bucle de velocidad y genera una alarma de husillo.

P2: La velocidad del husillo parece normal, pero los cambios de herramientas fallan con una alarma de orientación. ¿Podría ser la causa A20B-2002-0300?

Si la retroalimentación de la velocidad está presente, pero la referencia del pulso Z (pulso de orientación de una vez por revolución) está ausente o intermitente, el husillo puede funcionar a la velocidad ordenada, pero no puede orientarse para el cambio de herramienta.Compruebe el soporte de montaje para el desplazamiento de una posición del sensor desplazado debilita el Z-pulso sin desactivar completamente la retroalimentación de velocidad.

P3: ¿Son intercambiables las revisiones /01A y /02A?

Ambas revisiones cumplen el mismo papel funcional. Los cambios de hardware menores entre las revisiones mantienen la misma interfaz eléctrica y especificación de montaje. En la mayoría de los casos son intercambiables.Confirmar de la etiqueta de la unidad instalada y especificar la revisión al ordenar si se requiere una correlación exacta de la revisión.

P4: Después de reemplazar el A20B-2002-0300, la orientación del eje se detiene en un ángulo ligeramente incorrecto. ¿El nuevo sensor está defectuoso?

Después del reemplazo del sensor, la posición de parada de orientación generalmente requiere volver a cero.Ajustar el parámetro de posición de parada de orientación del husillo en el parámetro del husillo de CNC establecido en pequeños incrementos hasta que el ángulo de parada se alinea correctamente.

P5: ¿Es el A290-0854-V320 un reemplazo directo para el A20B-2002-0300?

El A290-0854-V320 está listado como una referencia de reemplazo en el mercado de repuestos.y compatibilidad de la interfaz Tipo-B coinciden con el motor específico y el amplificador de husillo de la serie Alpha instalado en la máquina.
