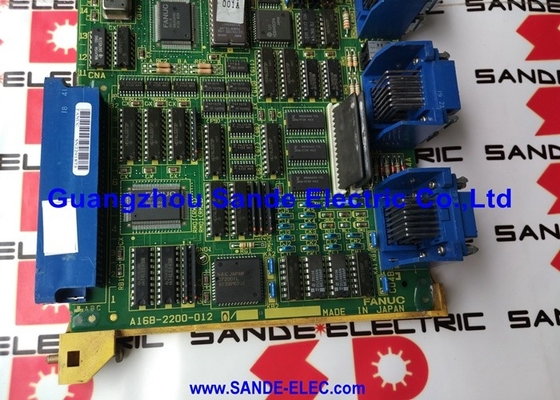

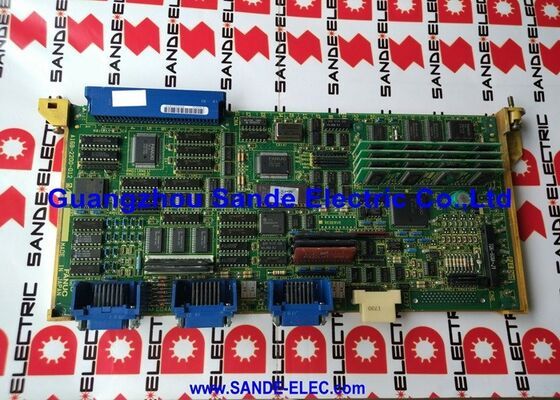

Nuevo circuito de circuitos Fanuc A16B-2200-0120 A16B22000120 A16B-22OO-O12O

A16B-2200-0120∙ FANUC Serie 15A Base 0 PCB de recursos compartidos 512KB de RAM / salida CRT / 15M / 15MA / 15T / 15TA

FANUC Serie 15A

La serie FANUC 15-A (15A) es una máquina CNC de alta precisión de la generación FANUC 15-series, diseñada para máquinas herramienta complejas que requieren un gran número de ejes controlados, contornos de alta precisión,y funcionalidad avanzada de CNCLa serie 15A utiliza una arquitectura multiplaca en la que las diferentes funciones se distribuyen a través de PCBs especializadas conectadas a un plano de fondo común:

Tabla de la base 0:El PCB de recursos compartidos central el eje al que todas las demás placas hacen referencia para los comandos de control, el acceso a la memoria y los datos del sistema.Base 0 es la CPU primaria y la placa de memoria compartida del rack de control de la Serie 15A.

Tablas de base 1 y base 2:PCB de recursos compartidos adicionales que amplían la memoria y la capacidad de recursos del sistema de control para configuraciones grandes.

Las placas de eje:Placas de control de eje dedicadas (4 ejes o 3 ejes por placa) que hacen referencia a la base 0 para los comandos CNC y generan señales PWM de servoacción.

Gráficos, comunicaciones en serie y tableros de opciones:Tableros de funciones adicionales que llenan las posiciones restantes del plano trasero.

El A16B-2200-0120 es el tablero Base 0 el tablero único más crítico en el bastidor de control de la Serie 15A.

Especificaciones clave

512KB de RAM Arquitectura de recursos compartidos

La memoria RAM de 512 KB de la A16B-2200-0120 es la memoria compartida del sistema accesible por todas las placas en el bastidor de control de la Serie 15A a través del bus de plano trasero.Este enfoque de la memoria compartida es fundamental para la arquitectura de la serie 15A multi-tabla:

Almacén de datos común:Las tablas de parámetros, los datos del programa CNC y las variables compartidas del sistema residen en la RAM de la Base 0 disponible para las placas de eje, la placa gráfica y otras placas periféricas simultáneamente.

Base 0 como maestro del sistema:Todas las demás placas en la base de referencia del rack 0 para el tiempo, la sincronización y los datos a nivel del sistema.

Alarma de paridad de RAM: el fallo característicoEl síntoma de fallo más común para el A16B-2200-0120 es la alarma "RAM Parity Base 0" el CNC detecta un error de paridad en la RAM de Base 0, lo que indica datos dañados en la memoria compartida.Esta alarma puede surgir de una falla de la célula de RAM en A16B-2200-0120, o de una carga incorrecta de parámetros después de una limpieza de memoria. La distinción entre los dos es el primer paso de diagnóstico.

Escenarios de aplicación

Alarma de paridad de base 0 de RAM:Un centro de mecanizado de la serie FANUC 15MA muestra "RAM Parity Base 0" al arrancar y no puede completar la inicialización CNC.se confirma que el A16B-2200-0120 tiene celdas de RAM fallidasEl reemplazo y la restauración completa de los datos del sistema devuelve la máquina a la producción.

El centro de giro de la serie 15TA Base 0 de repuesto:Un centro de giro de 15TA se somete a un reemplazo de placa Base 0. A16B-2200-0120 es la placa correcta para la configuración de RAM de 512KB. Todos los parámetros y programas se recargan desde la copia de seguridad después del montaje.

Preguntas frecuentes

P1: ¿Qué es la alarma de paridad de base 0 de RAM, y siempre es causada por un A16B-2200-0120 fallido?

No necesariamente. La alarma de paridad RAM Base 0 indica que el CNC ha detectado datos dañados en la RAM compartida de Base 0. Esto puede ser causado por:fallo genuino de la celda de RAM en A16B-2200-0120 (requiere reemplazo de la placa); carga de parámetros dañados después de una limpieza de la memoria (resolvida al recargar correctamente todos los parámetros del sistema); o un fallo de la batería de respaldo que permitió que el contenido de la RAM se dañara al apagarse.Diagnosticar sistemáticamente .

P2: ¿Cuál es la diferencia entre A16B-2200-0120 (512KB) y la variante de 256KB (0121, 0129)?

La diferencia principal es la capacidad de RAM. A16B-2200-0120 proporciona 512KB de RAM del sistema compartido; las variantes como 0121 y 0129 proporcionan 256KB.La variante requerida depende de la configuración específica del sistema de la Serie 15A configuraciones de eje superior o sistemas con mayor capacidad de programa CNC pueden requerir la versión de 512KB- Siempre confirme desde la etiqueta del número de pieza de la placa instalada.

P3: Después de sustituir el A16B-2200-0120, ¿qué datos se deben recargar?

Todos los datos de CNC deben recargarse: parámetros, programas de piezas, datos de desplazamiento de herramientas y todos los datos de PMC.El A16B-2200-0120 no contiene almacenamiento de datos de usuario persistente más allá de su RAM (que se elimina al reemplazo)Para los sistemas de la serie 15A, la copia de seguridad incluye todos los grupos de parámetros (N, P, E, parámetros específicos del eje),todos los programas en parte, y el programa de secuencia de PMC.

P4: ¿Puede A16B-2200-0120 caber en cualquier ranura de plano trasero, o es específica de ranura?

A16B-2200-0120 se ajusta en posiciones específicas definidas en el plano trasero principal de la serie 15A ¢ puertos 6, 10, 11 o 13, según la configuración específica del sistema.La posición del puerto del plano trasero está definida por el diseño del bastidor de control del fabricante de la máquina herramientaNo instale la base 0 en ranuras arbitrarias · Consulte la documentación eléctrica de la máquina herramienta y el manual de mantenimiento de la serie 15A FANUC aplicable para la asignación correcta del puerto.

P5: ¿La salida del CRT en A16B-2200-0120 significa que esta placa maneja directamente la pantalla CNC?

Sí ¢ el A16B-2200-0120 incluye una interfaz de salida CRT como parte de su función de "recursos compartidos".Esto significa que la misma placa proporciona tanto las funciones compartidas de CPU / memoria como la salida de pantalla para el monitor CRT de 9 pulgadasEn las variantes que requieren una placa gráfica separada (como algunas variantes de 256KB), la función de visualización se maneja externamente.La salida CRT integrada en A16B-2200-0120 lo confirma como el centro de recursos compartidos completo para pantalla y memoria en la configuración estándar de 512KB.
