El número de unidad de conducción de la FANUC A20B-2101-0025

FANUC A20B-2101-0025 | PCB de control del servoamplificador: placa base del variador serie A20B-2101

Número de pieza:A20B-2101-0025

Fabricante:FANUC Ltd. (Japón)

Tipo de producto:PCB de control del servoamplificador: placa base del variador

Serie de productos:A20B-2101

Control de conducción a nivel de placa

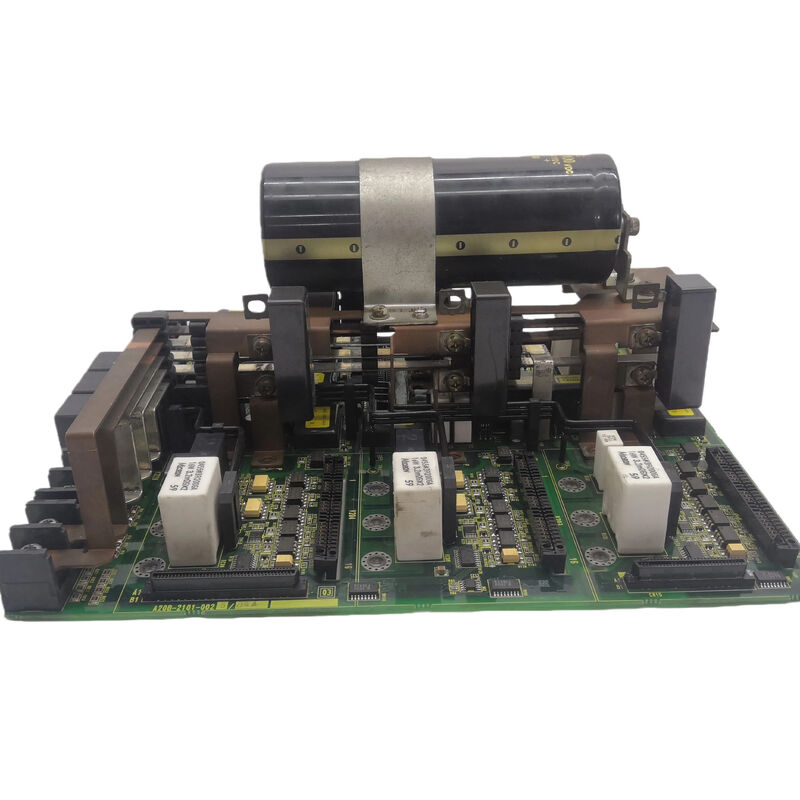

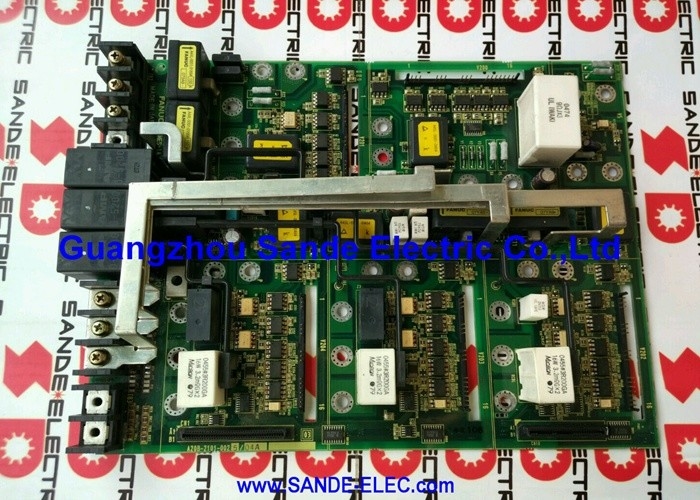

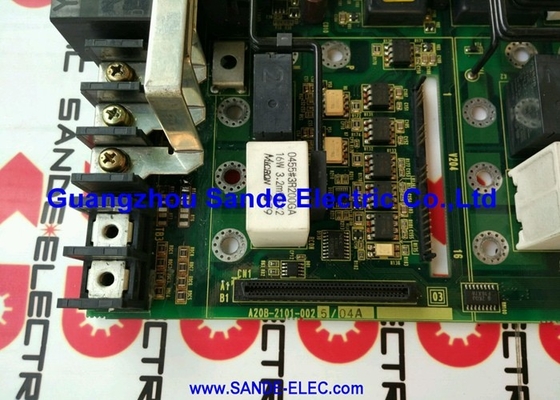

El A20B-2101-0025 es un PCB de control de la serie A20B-2101 de FANUC, la familia de placas base instaladas dentro de las unidades servoamplificadoras y de husillo de FANUC. Como tablero de control del amplificador, maneja las funciones críticas a nivel de señal: procesar comandos de velocidad y torque desde el CNC, acondicionar los datos de retroalimentación del codificador, ejecutar el bucle de regulación de corriente y generar los pulsos de accionamiento de puerta para la etapa de potencia IGBT.

Esta placa es distinta de la placa de alimentación del amplificador (que maneja la rectificación de CA de alto voltaje y la conmutación IGBT). El A20B-2101-0025 funciona a bajo voltaje en el dominio de la señal del amplificador. Cuando falla el tablero de control, el amplificador no puede regular su salida: las fallas en el variador aparecen inmediatamente al encenderlo o el eje no responde a los comandos de movimiento a pesar de que la etapa de potencia está en pleno funcionamiento.

La serie A20B-2101 incluye varias variantes estrechamente relacionadas, todas ellas sirviendo como placas base de control para las familias de amplificadores FANUC. Los números adyacentes (0021, 0022, 0025) reflejan diferencias de especificaciones incrementales vinculadas a modelos y generaciones de amplificadores específicos. Confirme el número de pieza exacto de la etiqueta de la placa instalada antes de buscar un reemplazo.

Separando el control del poder

Reconocer que falló el A20B-2101-0025, en lugar de la etapa de potencia, es un paso de diagnóstico clave. Si el módulo IGBT mide correctamente (no hay cortocircuito entre pares de fases) pero el amplificador aún genera fallas en el variador al encenderse, la falla está en el tablero de control.

La reparación a nivel de componentes del A20B-2101-0025 es viable cuando la falla está localizada: un optoacoplador del controlador de puerta dañado, un CI lógico fallido o un componente acondicionador de señal de retroalimentación degradado se pueden reemplazar sin tocar la etapa de potencia.

Especificaciones clave

Preguntas frecuentes

P1: El amplificador muestra la alarma del variador AL-02 (falla de alimentación de control) o AL-09 (falla del eje) al encender. ¿Es probable que el A20B-2101-0025 sea la causa?

Sí. Las alarmas que aparecen inmediatamente en el encendido (antes de cualquier comando de ejecución) y que no se resuelven cuando el tablero de control recibe un suministro válido de 24 V generalmente indican una falla en el tablero de control. Primero verifique el suministro de 24 V a la sección de control del amplificador. Si se confirma que hay 24 V presentes y dentro de la tolerancia y la alarma persiste, el A20B-2101-0025 ha fallado.

P2: ¿Puede A20B-2101-0022 sustituir a A20B-2101-0025?

Las dos son variantes dentro de la misma serie de placas de control A20B-2101, pero tienen diferentes especificaciones de hardware vinculadas a modelos de amplificadores específicos. No se recomienda la sustitución sin confirmar la compatibilidad del hardware del amplificador. Póngase en contacto con una empresa especializada en reparación de amplificadores FANUC con ambos números de pieza para confirmar la intercambiabilidad antes de la instalación.

P3: Se encontró que el módulo IGBT estaba intacto. ¿Se puede reemplazar el A20B-2101-0025 sin reemplazar toda la unidad amplificadora?

Sí. El tablero de control está diseñado para reemplazarse por separado. Con una etapa de potencia confirmada en buen estado, solo es necesario reemplazar la PCB de control A20B-2101-0025. Esto es rentable en comparación con reemplazar todo el amplificador, especialmente en el caso de amplificadores con módulos IGBT grandes.

P4: Después de instalar un A20B-2101-0025 de repuesto, el eje funciona pero la precisión de la posición se ha degradado. ¿Qué se debe investigar?

La degradación de la precisión de la posición después del reemplazo de un tablero de control generalmente se debe a discrepancias en los parámetros de la interfaz del codificador o a conectores de retroalimentación del codificador mal colocados. Verifique que todos los cables del codificador estén completamente asentados en el conector de retroalimentación del amplificador. También verifique que el parámetro de tipo de motor en el CNC coincida con el motor instalado; una discrepancia cambia la escala de retroalimentación del codificador.

P5: ¿De dónde se obtiene el A20B-2101-0025?

Las empresas especializadas en reparación de amplificadores FANUC mantienen existencias de intercambio para placas de control de la serie A20B-2101. Solicite la variante 0025 específica; las variantes adyacentes no deben aceptarse como sustitutos directos sin confirmación de compatibilidad. La reparación a nivel de componente de la placa original también es un camino viable cuando la falla se localiza en un componente identificable.
