FANUC A16B-3200-0421 | Placa base de CPU principal de control independiente de la serie i-B — Serie 16i / 18i / 21i Modelo B

Número de pieza: A16B-3200-0421

Fabricante: FANUC Ltd. (Japón)

Tipo de producto: Placa base de CPU principal de control independiente — Serie i-B

El núcleo del control de la serie i-B

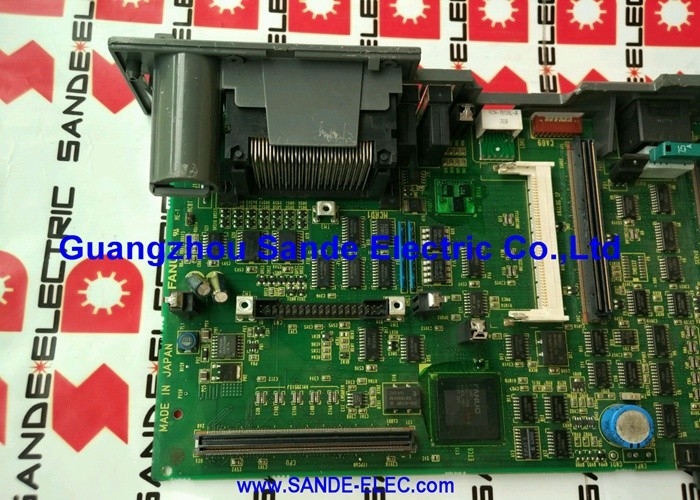

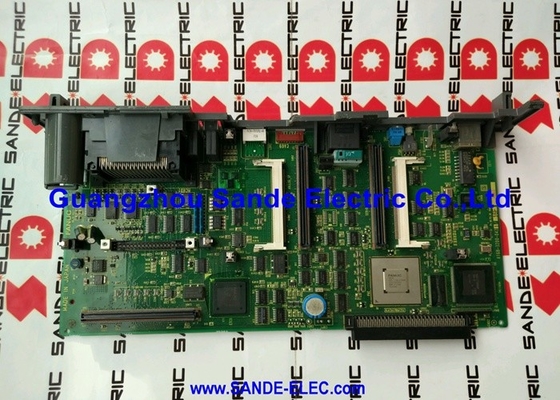

La A16B-3200-0421 es la placa base de CPU principal para el control CNC independiente de la serie i-B de FANUC — la placa central en los sistemas 16i-B, 18i-B y 21i-B alrededor de la cual se ensambla todo el control. Es la placa portadora física sobre la que se montan los módulos enchufables separados: el procesador de CPU, el controlador de servo FSSB, la tarjeta gráfica y los módulos de memoria SRAM/DRAM/FROM.

En la arquitectura de la serie i-B de FANUC, la placa base en sí no ejecuta funciones CNC — lo hacen los módulos enchufables. La placa base distribuye la interconexión del bus de fondo, los rieles de la fuente de alimentación y los buses de comunicación que permiten que todos los módulos enchufables trabajen juntos como un control unificado. Esta arquitectura significa que la placa base se puede suministrar sin módulos enchufables instalados, ya que su función es estructural y eléctrica, no computacional.

Cuando se suministra para reemplazo, la A16B-3200-0421 viene sin ninguna placa enchufable. El módulo de CPU, el módulo de servo, los módulos de memoria y la tarjeta gráfica de la instalación original deben transferirse a la placa base de reemplazo, o se deben obtener nuevos módulos por separado.

Requisito de recarga de datos

Reemplazar la A16B-3200-0421 con cualquier unidad nueva o reacondicionada resultará en la pérdida de todos los datos CNC — parámetros, programas de piezas, escalera PMC y compensaciones de herramientas — a menos que esos elementos de datos residan completamente en los módulos de memoria que se transfieren.

Todos los datos deben ser respaldados antes de retirar la placa base. La copia de seguridad incluye parámetros CNC, programas de piezas, datos PMC y cualquier configuración del sistema. Después de instalar la placa de reemplazo con los módulos enchufables originales, se requiere una restauración completa de los datos de la copia de seguridad antes de que el CNC pueda operar correctamente.

Especificaciones clave

Preguntas frecuentes

P1: Se está reemplazando la A16B-3200-0421. ¿Qué módulos enchufables también deben transferirse?

Todas las placas enchufables que estaban instaladas en la placa base original deben transferirse a la de reemplazo: el módulo procesador de CPU, el módulo controlador de servo FSSB, el módulo gráfico y todos los módulos de memoria (SRAM, DRAM, FROM). Si se omite algún módulo, faltará la función CNC correspondiente. Transfiera los módulos con cuidado — la protección ESD y el manejo correcto son esenciales.

P2: Después de reemplazar la placa base y transferir todos los módulos enchufables, el CNC muestra todos los parámetros como cero o predeterminados. ¿Qué sucedió?

Si se pierde el contenido de la memoria SRAM, el CNC vuelve a los valores de parámetros predeterminados. Esto ocurre si la batería de SRAM se agotó durante el cambio de placa, si el módulo SRAM se manipuló sin energía durante demasiado tiempo, o si una descarga electrostática dañó el módulo SRAM durante la transferencia. Restaure la copia de seguridad de parámetros inmediatamente. Si no existe copia de seguridad, se requiere una puesta en marcha completa.

P3: La A16B-3200-0421 se suministra sin ninguna placa enchufable. ¿Puede el CNC arrancar sin ellas?

No. La placa base sola no puede arrancar el CNC — no proporciona capacidad de computación ni de almacenamiento sin sus módulos enchufables. El módulo procesador de CPU, los módulos de memoria y el módulo FSSB son necesarios para que se produzca cualquier operación CNC.

P4: El CNC original utilizaba un 16i-B. ¿Puede la A16B-3200-0421 servir también como reemplazo para un 18i-B o 21i-B?

La A16B-3200-0421 está documentada para los tres: 16i-B, 18i-B y 21i-B. El hardware es la misma estructura de bus de fondo. Las diferencias específicas del sistema se manejan mediante la configuración del módulo de CPU y memoria enchufable, no la placa base en sí. Con los módulos enchufables correctos, la placa sirve para las tres series.

P5: ¿De dónde se obtiene la A16B-3200-0421?

Las empresas especializadas en repuestos y reparación de CNC FANUC tienen existencias de intercambio y excedentes para esta placa. Los proveedores que pueden probar el ensamblaje completo de la placa — placa base más módulos enchufables — en un banco de pruebas 18i-B en funcionamiento antes del envío ofrecen el suministro más confiable. Solicite una certificación de prueba de sistema completa siempre que sea posible.
